Насосная станция второго подъема предусмотрена для подачи очищенной воды в систему хозяйственно – противопожарного водопровода города, располагается в здании станции обезжелезивания, расчет производится в соответствии с [6].

В проекте принимается двухступенчатая работа насосов в течение суток.

При двухступенчатом графике расчетная подача , определяется по формуле:

(56)

Тогда по формуле (56) получим расчетную минимальную подачу:

м³/ч

Расчетная подача , определяется по формуле:

(57)

Тогда по формуле (57) получим расчетную максимальную подачу:

м³/ч.

В случая подачи воды для одновременного пожаротушения с хозяйственно-питьевым и технологическим расходом расчетный часовой расход, м³/ч, определяется:

(58)

Тогда по формуле (58) определяем подачу воды при минимальной подаче:

м³/ч

По формуле (58) определим подачу воды при максимальной подаче:

м³/ч

Разные виды аварий на насосной станции, водоводах, сети в разной степени влияют на работу насосов. Наибольшие напоры необходимы при аварийных ситуациях, поэтому рассматриваем аварийную ситуацию на одной из ниток напорного водовода.

Расчетная подача насосов при аварии определяется по формуле:

(59)

Тогда по формуле (59) расчетная подача насосов составит:

= 106,16 м³/ч

1. Расчет всасывающих и напорных водоводов

От резервуаров чистой воды до насосной станции второго подъема принимаем два всасывающих водовода выполненных из стали.

Расчетный расход каждого водовода , л/с, вычисляется исходя из возможности отключения одной из ниток при пропуске максимальной подачи насосной станции:

(60)

где – число всасывающих водоводов.

Тогда по формуле (60) определяем расчетный расход водовода:

л/с

Расчетный расход для напорных водоводов, вычисляется без учета отключений одной нитки по формуле:

(61)

где – число напорных водоводов.

Тогда по формуле (61) получим:

л/с

Диаметры всасывающих и напорных водоводов назначаем с учетом рекомендуемых скоростей, приведенных в таблице 33 СНиП.

Диаметр напорного трубопровода рассчитывается по формуле:

(62)

По формуле (62) определим:

Диаметр всасывающего трубопровода рассчитывается по формуле:

(63)

По формуле (63) определим:

Для всасывающего водовода принимаем диаметр 350 мм. Для напорного диаметр 450 мм.

1. Определение расчетных напоров насосов второго подъема

При нормальном режиме работы насосной станции расчетной отметкой для вычисления геометрической высоты подъема воды служит максимальная отметка поверхности воды в баке водонапорной башни.

Расчетный напор, м, для нормального режима определяется по формуле:

(64)

где – геометрическая высота подъема – статический напор, м, определяется по формуле:

(65)

– потери напора в коммуникациях насосной станции, принимается =1…2м.

– потери напора во всасывающем и напорном водоводах, м, определяются по формуле:

(66)

Тогда по формуле (65) определяем статический напор:

м.

По формуле (66)определяем потери напора:

м

Тогда по формуле (64) определяем расчетный напор:

=78 м

Для режима пожаротушения расчетный напор, м, вычисляется по формуле:

(67)

м

В случае возникновения аварии на водоводе, при отключении одной нитки напорного водовода, расчетный напор определяем по формуле:

(68)

м

Принимаем имеющиеся насосы марки К100-65-250 в количестве 6 штук (в том числе 2 резервных).

1. Определение заглубления станции

В связи с тем, что насосная станция обеспечивает режим работы пожаротушения и отвечает требованиям первой категории обеспеченности подачи, насосы устанавливаются под залив.

При этом отметка оси насоса, м, определяется по формуле:

(69)

где – отметка нижней воды в резервуаре чистой воды =172,00

По формуле (69) определяем отметку оси насоса:

Отметки всасывающих и напорных патрубков рассчитываем исходя из отметки оси насосов и их конструктивных размеров:

Для насоса К100-65-250:

м

м

В насосной станции устанавливаются насосы одной марки, поэтому отметки всасывающих трубопроводов располагаются на одном уровне.

Определяем отметку пола по формуле:

(70)

где – расстояние от оси насоса до пола, м.

Для насоса К100-65-250 по формуле (70):

Принимаем отметку пола 170,95 м.

1. Размещение оборудования в насосной станции второго подъема

Размещение насосов в насосной станции производим с учетом их количества и размеров, удобства прокладки всасывающих и напорных трубопроводов с наименьшим числом их поворотов и стандартных размеров строительных конструкций.

Схема однорядного расположения насосов позволяет компактно расположить насосы, при этом уменьшится количество поворотов трубопровода, уменьшается ширина здания.

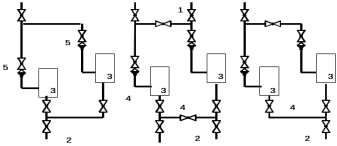

1 – Напорный водовод; 2 – всасывающий водовод; 3 – насос К100-65-250

4 – задвижка; 5 – обратный клапан.

Рисунок 6 – Схема расположения насосов.

Насосы и электродвигатели устанавливаем на фундаментной плите заводского изготовления, расстояние от края рамы до крепежных болтов принимаем 50 мм, высоту фундамента под уровнем чистого пола 30 см, глубина заложения фундамента составит 50 см. В месте сопряжения фундаментов с полом устраиваем осадочные швы.

Всасывающие и напорные трубопроводы в павильоне насосной станции проектируем по общим правилам, используем стальные трубопроводы со сварным соединением. Фланцевые соединения применяются для подключения труб к насосам и арматуре. Диаметры трубопроводов назначаются по рекомендуемым скоростям и наибольшему расходу для каждого участка, при нормальном режиме эксплуатации. Далее подбираем арматуру и фасонные части трубопроводов.

Трубы в помещении насосной станции укладываются на полу на подставках. На всасывающих трубопроводах устанавливаются косые переходы. Для переходов через трубы устанавливаются специальные переходные площадки.

Арматуру устанавливаем так, чтобы обеспечить бесперебойную работу насосной станции при отключении агрегата или участка трубопровода. Под арматурой устанавливаем опоры, а в местах поворота труб упоры. При проходе через стену водоводов, на отметке наружной прокладки, используется гибкая заделка с сальниковым уплотнителем.

Отметки всасывающих и напорных водоводов для насоса марки К100-65-250 определяем по формуле:

(71)

где – отметка поверхности земли у НС2, м;

– глубина промерзания земли, равна 3,4 м;

– диаметр всасывающего и напорного патрубка, м.

По формуле (71) определяем отметку всасывающего водовода:

м

По формуле (71) определяем отметку напорного водовода:

м

1. Подбор вспомогательного оборудования

Для монтажа оборудования предусматриваем наземную монтажную площадку, для заезда груженного автомобиля внутрь насосной станции. Монтажную площадку оборудуем балконом, опирающемся на колонны. Рядом с задвижками предусматриваем площадки обслуживания и необходимые лестницы, а над трубопроводами переходы.

Грузоподъемное оборудования должно обеспечивать доставку оборудования с монтажной площадки в любую точку машинного зала. В качестве грузоподъемного оборудования устанавливаем подвесной кран грузоподъемностью 4,5 т, и пролетом 11,4 м, который выбираем по самому тяжелому оборудованию, насосному агрегату К100-65-250 массой 440 кг, размещенному в машинном зале.

В помещении насосной станции предусматриваем дренажную систему для отвода дренажных вод. Для того чтобы дренажные воды и воды от утечек скапливались в желобе, предусматриваем уклон пола принятый 0,001 в сторону желоба. Желоб проектируем вдоль стены здания станции, шириной 20 см, с уклоном 0,001 в сторону приямка, размерами 30×30 см и глубиной 20 см.

Отметка пола приямка определяется по формуле:

(72)

Тогда по формуле (72) определяем отметку пола приямка:

Отметка лотка технической канализации = 170,00 м, что ниже отметки пола приямка, поэтому установка дренажного насоса не требуется.

1. Проектирование здания насосной станции второго подъема

В насосной станции насосные агрегаты устанавливаются под залив, поэтому принимается схема помещения насосной станции, состоящей из подземной и наземной частей. В наземной части располагается монтажная площадка и вспомогательное оборудование.
