Для решения проблемы аварийности и обеспечения бесперебойной подачи воды в город необходимо осуществить замену изношенных водопроводных сетей.

Раздольненская, Перская и Центральная системы обеспечивают водоснабжением жителей многоквартирных и жилых домов, оборудованных централизованным водоснабжением с различной степенью благоустройства, а так же предприятий центральной части города. Вода, поднимаемая со скважин глубинными насосами подается в резервуары чистой воды, откуда центробежными насосами подается на станцию обезжелезивания мощностью 250 м³/час, после очистки подается в сеть, а далее и конечному потребителю.

В центральной части города не предусмотрены резервные водоводы, для водоснабжения населения и социально значимых объектов, в случае выхода из строя одной из систем водоснабжения.

Водовод соединяющий Перскую систему и станцию обезжилезивания в центральной части города, выполнен в одну нить и является единственным. Фактическая глубина заложения водовода, протяженностью 1280 метров, выполненного из стальных труб составляет 1,0-1,5 метра (средняя глубина промерзания в городе Свободном 3,5 метра), с 2001 года каждый год в зимний период происходит перемерзание данного водовода. Исключение из схемы этого участка привело к снижению объема подачи воды.

Перская система исключена из схемы водоснабжения города Свободного, ввиду того, что из пяти предусмотренных скважин, в рабочем состоянии находятся всего две. При реконструкции данных скважин, необходимо так же предусмотреть реконструкцию насосной стации II подъема и резервуаров чистой воды.

В связи с притоком населения, увеличением технологических подключений вновь строящихся многоквартирных жилых домов, а так же строительство спортивных объектов возникает необходимость реконструкции станции обезжелезивания.

Для улучшения водоснабжения многоквартирных жилых домов испытывающих дефицит воды с момента сдачи домов в эксплуатацию, необходимо произвести реконструкцию магистрального водопровода, протяженностью 378 метров, что позволит увеличить подачу воды и исключить жалобы потребителей.

Объем потерь из-за аварий за период 2011 - 2015 годы составил 386,5 м³, выявлено, что из-за изношенности сетей фактические потери в три раза больше расчетных, а так же способствует ее вторичному загрязнению.

Для обеспечения гарантированной подачи воды, отвечающей требованиям СНиП 2.04.02-84* необходимо провести замену водопроводов.

Подземные воды города достаточно надежно защищены от поверхностного загрязнения слабопроницаемыми глинистыми отложениями, однако по качеству они не отвечают санитарно-химическим требованиям. В настоящее время подготовка воды с целью доведения ее качества до нормативных требований перед подачей потребителю проводится только на станции обезжелезивания, обеспечивающей очистку воды, подаваемой в центральную часть города.

Проведенный анализ за период с 2013 по 2015 годы рабочих скважин показывает, что такие показатели как цветность, мутность и железо не соответствуют допустимой концентрации.

1. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ, СОСТАВЛЕНИЯ ГРАФИКА ВОДОПОТРЕБЛЕНИЯ И РЕЖИМА РАБОТЫ НАСОСНОЙ СТАНЦИИ ВТОРОГО ПОДЪЁМА

1. Определение расчетных расходов

Население центральной части города составляет 15 тысяч человек. Строительство Амурского газоперерабатывающего завода, космодрома «Восточный» вблизи города Свободный, их последующая эксплуатация приводит к резкому увеличению численности населения в частности в центральной части города, так же строительство новых многоквартирных домов, оборудованных централизованным водоснабжением и водоотведением для переселения жителей из ветхого жилого фонда с использованием водоразборных колонок, приводит к увеличению не только численности потребителей, но и нормативов потребления коммунальных услуг.

В перспективе количество потребителей в центральной части города увеличится до 25 тысяч человек с нормативом потребления услуг по водоснабжению и водоотведению 250 л/сут·чел, расчетные расходы определяются в соответствии с [1].

Расчетный расход воды населением на хозяйственно-питьевые нужды в сутки наибольшего водопотребления, м³/сут, определяется по формуле:

, (1)

где – коэффициент суточной неравномерности, принимается от 1,1 до 1,3, = 1,2;

– расчетное число жителей, = 25000 чел;

– удельное водопотребление при соответствующей степени

благоустройства, л/сут,принимается, для застройки зданиями,

оборудованными внутренним водоснабжением, водоотведением,

схема горячего водоснабжения закрытая, с ваннами длиной от 1500

до 1700 мм, оборудованными душами, =250 л/сут·чел [12];

По формуле (1) находим максимальный суточный расход:

м³/сут

Расчетный максимальный часовой расход воды определяется по формуле:

, (2)

где – максимальный коэффициент часовой неравномерности, определяется по формуле:

, (3)

где – коэффициент учитывающий степень благоустройства зданий,

= 1,3;

– коэффициент учитывающий число жителей в населенном пункте,

= 1,2.

По формуле (3) находим максимальный коэффициент часовой неравномерности:

По формуле (2) определяем расчетный максимальный часовой расход:

м³/час

График суточного водопотребления воды населением назначен в соответствии с = 1,5 и оформлен в таблице 1.

Расход воды на полив зеленых насаждений на территории города, м³/сут, определяется по формуле:

, (4)

где – удельное среднесуточное потребление воды на поливку в расчете на одного жителя, = 50 л/сут.

В связи с отсутствием промышленных предприятий на территории города Свободный, для графика суточного водопотребления взят суточный расход юридическими лицами 707 м³/сут

По формуле (4) определяется расход воды на полив зеленых насаждений:

м³/сут.

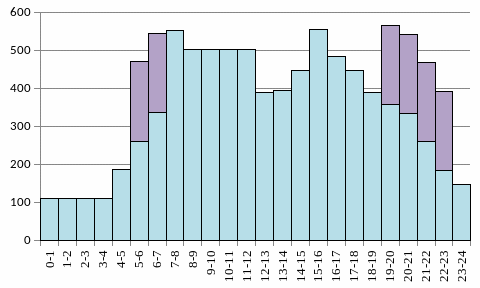

На основании графика суточного водопотребления, режим расходования воды на полив зеленых насаждений назначается в часы минимального водопотребления, два часа утром с 5 до 7 часов, четыре часа вечером с 19 до 23 часов, принимается равномерный расход 208,33 м³/час. Диаграмма водопотребления приведен на рисунке 1.

Таблица 1 – Ведомость суточного водопотребления воды населением

Часы суток	Население		Юридические лица		Итого без полива	Полив	Итого
	%	м3/сут	%	м3/сут	м3/сут	м3/сут	м3/сут
1	2	3	4	5	6	7	8
0-1	1,5	112,5	0	0	112,5		112,5
1-2	1,5	112,5	0	0	112,5		112,5
2-3	1,5	112,5	0	0	112,5		112,5
3-4	1,5	112,5	0	0	112,5		112,5
4-5	2,5	187,5	0	0	187,5		187,5
5-6	3,5	262,5	0	0	262,5	208,33	470,83
6-7	4,5	337,5	0	0	337,5	208,33	545,83
Продолжение таблицы 1
1	2	3	4	5	6	7	8
7-8	5,5	412,5	20	141,4	553,9		553,9
8-9	6,25	468,75	5	35,35	504,1		504,1
9-10	6,25	468,75	5	35,35	504,1		504,1
10-11	6,25	468,75	5	35,35	504,1		504,1
11-12	6,25	468,75	5	35,35	504,1		504,1
12-13	5	375	2	14,14	389,14		389,14
13-14	5	375	3	21,21	396,21		396,21
14-15	5,5	412,5	5	35,35	447,85		447,85
15-16	6	450	15	106,05	556,05		556,05
16-17	6	450	5	35,35	485,35		485,35
17-18	5,5	412,5	5	35,35	447,85		447,85
18-19	5	375	2	14,14	389,14		389,14
19-20	4,5	337,5	3	21,21	358,71	208,33	567,04
20-21	4	300	5	35,35	335,35	208,33	543,68
21-22	3	225	5	35,35	260,35	208,33	468,68
22-23	2	150	5	35,35	185,35	208,33	393,68
23-24	1,5	112,5	5	35,35	147,85		147,85
	100	7500,00	100	707,00	8207	1250,00	9457,00
