где – максимальная производительность водозабора, 5500 м³/ сутки;

– мощность водоносных пород, принимаем в соответствии с геолого- техническим разрезом 117 м;

– активная пористость водовмещающих пород, принимаем 0,3;

– продолжительность расчетного периода, сутки

По формуле (21) для второго и третьего поясов соответственно:

м

м

В целях предупреждения возможного загрязнения источника водоснабжения рекомендуются следующие основные санитарные мероприятия:

Первый и второй пояс зоны санитарной охраны:

1. На период бурения скважины заправка транспортных средств будет производиться на АЗС, буровой установки - из специально оборудованных передвижных емкостей, для предотвращения загрязнения у заправочных емкостей под выпускными кранами устанавливаются поддоны для сбора утечек топлива

2. По окончании бурения скважины провести рекультивацию участка циркуляционной системы (ликвидацию зумпфа);

3. Строительство павильона насосной станции;

4. Организация ЗСО строгого режима: ограждение, посадка деревьев, твердое покрытие подъездного пути к зданию насосной станции

5. Оборудование водозабора аппаратурой для контроля соответствия фактического дебита при эксплуатации проектной производительности, установка крана для отбора проб воды, пьезометрических трубок для замера уровня;

6. Строгое соблюдение санитарно-технических требований к конструкции скважины;

7. Назначить ответственного за эксплуатацию водозабора;

Запрещается:

Все виды строительства, не имеющие непосредственного отношения к эксплуатации водозабора. Использование территории водозабора не по назначению – I пояс.

Применение ядохимикатов и любые посадки с применением органических и минеральных удобрений (первый и второй пояс). Устройство свалок твердых бытовых отходов, складов хранения ГСМ и фильтрующих канализационных отстойников (второй пояс).

Третий пояс зоны санитарной охраны:

Ревизию состояния всей территории третьего пояса проводить не реже 1 раза в полугодие;

Запрещается:

Размещение складов ГСМ и ядохимикатов, без принятия мер по защите подземных вод от загрязнения, устройство свалок отходов всех типов.

Санитарные мероприятия в зоне первого, второго и третьего пояса выполняются владельцем водозабора.

1. ^{ПРОЕКТИРОВАНИЕ ОЧИСТНЫХ СООРУЖЕНИЙ}

^{В системе водоснабжения города Свободного эксплуатируется станция обезжелезивания производительностью 6000 м3/ сутки, продолжительность работы которой составляет 12 часов в сутки. Исходная вода под существующим напором проходит последовательно через смеситель, напорные фильтры и резервуары чистой воды, откуда забирается насосами второго подъема и подается потребителю. Для обеззараживания воды, в трубопровод, подающий воду в резервуары чистой воды, подается хлор. Фильтрование производится на шести напорных, вертикальных однокамерных фильтрах марки ФОВ 3,4-6 диаметром 3,4 м. В связи с необходимостью увеличения производительности станции до 10500 м3/сут. производим её реконструкцию с расчетом всех конструктивных элементов.}

1. ^{Выбор метода очистки воды}

^{На основании протокола лабораторных исследований качества исходной воды в источнике производится выбор метода очистки. Характеристика качества воды в источнике и метод очистки представлены в таблице 5.}

Таблица 5 – Выбор необходимой обработки природных вод

Поскольку содержание общего железа составляет 4,9 мг/л, значение pH больше 6,8, то согласно [11] предусматриваем одноступенчатую схему обезжелезивания воды с фильтрованием осветительным вертикальным однокамерным фильтром с упрощенной аэрацией. Профилактическое обеззараживание подземных вод осуществляем хлорированием [5].

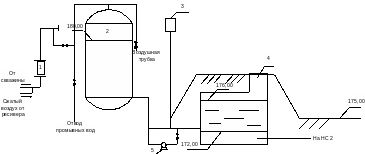

^{Технологическая схема станции обезжелезивания подземных вод представлена на рисунке 4.}

1 – смеситель; 2 – фильтр; 3 – хлорное хозяйство; 4 – резервуар чистой воды; 5 – насос промывной воды.

Рисунок 4 – Технологическая схема очистки воды

Отметку воды в резервуаре чистой воды (РЧВ) находим по формуле:

(22)

где – отметка земли, принимаемая равной 175,0 м.

По формуле (22) получим:

Отметку верхнего уровня воды в фильтре обезжелезивания находим по формуле:

(23)

где – потери напора на фильтрах обезжелезивания, принимаемые по СНиП равными 3 м;

– потери напора в соединительных коммуникациях от фильтров обезжелезивания до РЧВ, равные 1 м.

По формуле (23) определяем отметку верхнего уровня воды в фильтре:

=180,00 м

Отметку нижнего уровня воды в РЧВ принимаем на 4 м ниже верхнего:

(24)

По формуле (24) получим:

м

1. Расчет фильтров обезжелезивания

По найденной производительности , рассчитываем скорый фильтр с водовоздушной промывкой высотой слоя , скоростью фильтрования в нормальном режиме . Интенсивность водяного потока , а воздуха при суммарной продолжительности подачи соответственно , . Простой фильтра в связи с промывкой ч.

Определяем удельный промывной расход воды , м³/м², по формуле:

(25)

По формуле (25) получим:

м³/м²

Находим суммарную площадь фильтров , м², по выражению:

(26)

где – продолжительность работы станции в течение суток, равная 24 ч;

– число промывок одного фильтра за сутки при нормальном режиме эксплуатации, принимаемое равным 2.

По формуле (26) находим суммарную площадь фильтров:

м²

Количество фильтров , рассчитываем с округлением до целого числа по формуле:

(27)

Тогда по формуле (27) количество фильтров составит:

шт

Принимаем пять рабочих фильтров и один резервный. Станция оснащена шестью осветлительными вертикальными однокамерными фильтрами марки ФОВ 3,4-6, находим площадь одного фильтра =14 м². Найденное количество и площадь соответствуют имеющимся фильтрам, поэтому принимаем фильтры диаметром в плане 3,4 м. Высота фильтра составляет 4,545 м, высота фильтрующей загрузки 1 м, площадь фильтрования 5,3 м² [9].

При промывке фильтра водой расход промывных вод определяется по формуле:

(28)

Тогда по формуле (28) получим:

=98 л/с=0,098 м³/с

Назначаем трубчатый дырчатый дренаж с коллектором диаметром 340 мм при скорости входа воды в коллектор м/с. Скорость входа в ответвления принимаем равной м/с. В нижней части ответвлений предусматриваем отверстия диаметром 10 мм в один ряд с общей площадью, составляющей 0,3% площади фильтров. Тогда отношение площади отверстий к площади коллектора составит:

Коэффициент гидравлического сопротивления найдем по формуле:

(29)

Тогда по формуле (29) получаем:

Дренажная система представляет собой два дырчатых трубопровода: снизу воздушный, над ним – водяной. Коллектор промывной воды прокладывается в центре фильтра, а для воздуха предусматривается две ветви коллектора, расположенные параллельно водяному у стенок фильтра.

Поддерживающие слои фильтра включают зерна следующих диаметров и имеют следующие высоты:

40-20 мм	на 100 мм выше оси ответвлений, или (340/2)+100=270 мм
20-10 мм	100 мм
10-5 мм	100 мм
5-2 мм	100 мм

Общая высота поддерживающих слоев составляет м.

Находим объем воды , м³, накапливающийся во время простоя промываемого фильтра, по формуле:

(30)

По формуле (30) находим объем поддерживающих слоев:

=43,75 м³

Тогда дополнительная высота слоя воды , накапливающаяся во время промывки фильтра, определяется по формуле:

(31)

По формуле (31) определяем дополнительную высоту слоя воды:

м

Рассчитываем высоту фильтра , м, по формуле:

(32)

где – высота слоя воды над поверхностью воды, принимаемая равной 2 м.

По формуле (32) рассчитываем высоту фильтра:

м

Для отвода промывных вод фильтра предусматриваем два желоба с полукруглым дном и расстоянием между их осями 1,95 м.

Потери напора в дренажной системе , м, вычисляем по формуле:
