Data type - тип читаемых данных
Raw Scale – шкала заданная в ПО контроллера
Eng Scale – шкала в системе Citect

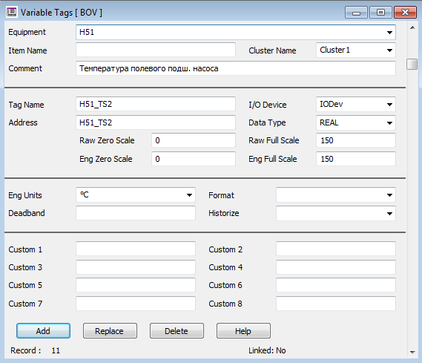

Рисунок 3.22 – Окно создания переменного тэга
Добавим тэги аналогично первому для всех оставшихся позиций, изменяя Data type соответственно читаемым данным. В случае с данными типа INT, массивами, необходимо так же указать адрес бита данных(Рисунок 3.23)
Рисунок 3.23 – Адрес тэга
Заведем сервера и тэги для трэндов и алармов аналогично предыдущим(Рисунок 3.24,3.25.)

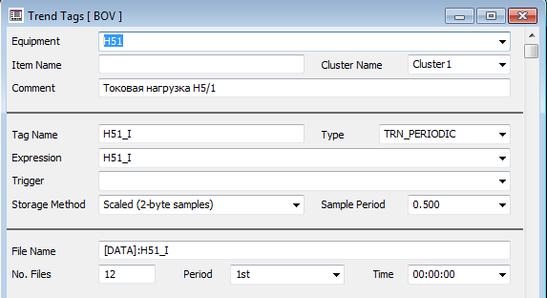

Рисунок 3.24 – Окно конфигурации тэга трэндов

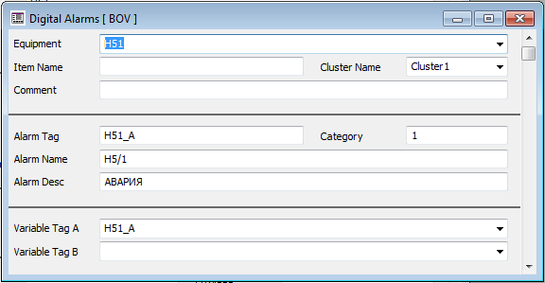

Рисунок 3.25 - Окно конфигурирования
Создание технологической схемы
Станицы отображения создаются в программе Graphics Builder.
Создадим страницы трендов, алармов, технологическую схему и страницу с детальным отображением параметров насосов. Шаблоны страниц и элементы были взяты из стандартных библиотек Citect и панели инструментов.

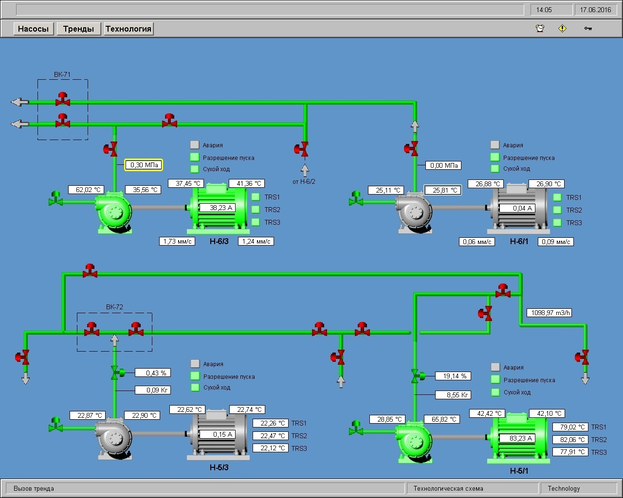

Рисунок 3.26 – Технологическая схема
На данной мнемосхеме(Рисунок 3.26) изображены насосы, их обвязка состояние работы и параметры технологического процесса. Зеленым цветом подсвечены насосы, находящиеся в работе, при аварии или сработке блокировки, насосы будут подсвечены красным цветом. По данной мнемосхеме оператор может судить о состоянии насосов и их эксплуатационных параметрах.

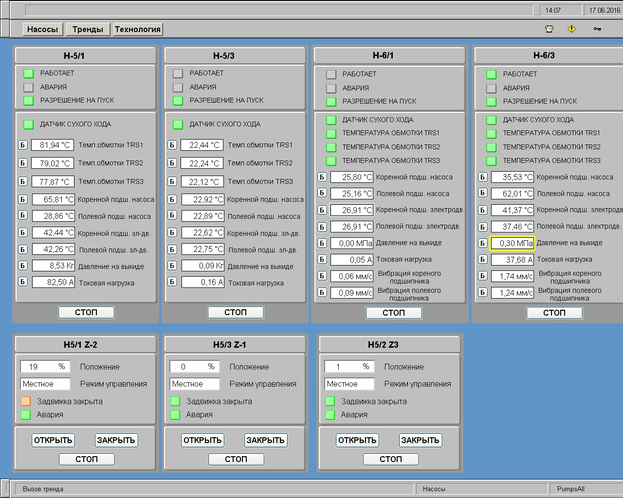

Рисунок 3.27 – Детальный дисплей.
На детальном дисплее(Рисунок 3.27) оператор имеет возможность управления насосами, вводить и выводить насосы из работы, управлять задвижками, судить о состоянии эксплуатационных параметров, а так же снимать и взводить блокировки.
ЗАКЛЮЧЕНИЕ
Автоматизация производства - необходимая составная часть любого технологического процесса. Назначение автоматизации состоит в обеспечении выпуска продукции высокого качества при оптимальных технико-экономических показателях работы оборудования. Основное внимание при организации контроля производства уделяют обязательному использованию контрольных данных для оперативного управления производственными процессами.
В ходе выполнения выпускной квалификационной работы Руденко Александром Андреевичем были описаны мероприятия по модернизации насосов блока оборотной воды АО «ННК-Хабаровский НПЗ»; Был проведен анализ требований Ростехнадзора и технологических параметров. Изучена проектная документация.
Преимуществами использования частотного управления пуском и торможением насосами являются плавный пуск электродвигателя и возможность регулирования тока в требуемых пределах, а также экономия электроэнергии.
Проведение данной модернизации значительно повысило надежность системы, что продлило срок службы насосов, надежность оборудования, стабильность технологического процесса и безопасность рабочих.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Рудин М.Г. Общезаводское хозяйство нефтеперерабатывающего завода / М. Г. Рудин, Г. А. Арсеньев, А. В. Васильев – Л. : Химия, 1978. – 312 с.
2. Воробьев Ю.Л. Предупреждение и ликвидация аварийных разливов нефти и нефтепродуктов / Ю.Л. Воробьев, В.А. Акимов, Ю.И. Соколов – М : Ин-октава, 2005. – 480с.
3. Калашник Г.Г. Объекты повышенной опасности / Г.Г. Калашник, М.В. Рукин // Системы безопасности. – 2007. – № 5. – С. 154-156.
4. Рябов И.В. Пожарная опасность веществ и материалов, применяемых в химической промышленности : справочник / И.В. Рябов. – М. : Химия, 1970. – 336 с.
5. Правила промышленной безопасности нефтебаз и складов нефтепродуктов (ПБ 09-560-03). Утверждены постановлением Госгортехнадзора России от 20.05.2003 № 33.
6. Запорно-регулирующая арматура [Электронный ресурс] : сайт. – Режим доступа : http://www.ege-rus.com/ (дата обращения 03.05.2015).
7. Неполнооборотные приводы SG 05.1 – SG 12.1 с AUMATIC 01.1 Non-Intrusive : инструкция по эксплуатации / AUMA RIESTER, 2006. – 80 с.
8. Блок управления AUMA MATIC AM/ AMExB/ AMExC Modbus : краткое руководство / AUMA RIESTER, 2006. – 20 с.
9. Контроллеры ControlLogix : руководство по выбору / Rockwell Automation. – Publication 1756-SG001J-RU-P – Сентябрь, 2007. – 70 с.
10. Дискретные модули ввода-вывода ControlLogix : руководство пользователя / Rockwell Automation. – Publication 1756-UM058C-RU-P – Март, 2008. – 266 с.
11. Коммуникационный модуль сети EtherNet/IP ControlLogix : инструкции по установке / Rockwell Automation. – Publication 1756-IN019C-RU-P – Ноябрь, 2004. – 20 с.
12. Relay Module - PLC-RSC- 24DC/21 – 2966171 : catalog / Phoenix Contact, 2015. – 12 p.
13. Источники питания ControlLogix : инструкция по установке / Rockwell Automation. – Публикация 175625.1 2 – Август, 1997. – 14 с.
14. QUINT-PS/ 1AC/24DC/20 : data sheet / PHOENIX CONTACT. – 103129_en_04, 2010. – 15 p.
15. QUINT-DIODE/12-24DC/2X20/1X40 : data sheet / PHOENIX CONTACT. – 104690_en_00, 2011. – 10 p.
16. Logix5000 Controllers General Instructions Reference Manual : reference manual / Rockwell Automation. – Publication 1756-RM003P-EN-P – December 2014. – 706 p.
17. И. Куцевич Стандарт OPC - путь к интеграции разнородных систем / [Электронный ресурс] : электронный журнал / Куцевич И., Григорьев А. // PC Week/RE («Компьютерная неделя»). – 2001. – № 303 (33). – Режим доступа : http://www.pcweek.ru/industrial/article/detail.php?ID=59064 (дата обращения 11.04.2015).
18. RSLinx Classic : getting result guide / Rockwell Automation. – Publication LINX-GR001J-EN-E–August, 2014. – 48 p.
19. OLE for Process Control. OPC Overview. Version 1.0. - Oct. 27, 1998. - 16.
20. CitectScada : user guide / Citect Corporation. – 2004. – 704 p.
