Текст из файла (страница 3)

Рисунок 1.5 Угловой предохранитель

1 - корпус, 2 - фильтр,

3 - пружина, 4 - крышка, 5 -прижим

Через мелкую латунную сетку фильтруются нефтепродукты, поступающие из резервуара в топливораздаточные колонки. Теплоемкость этой сетки, ее малое проходное сечение обеспечивают гашение пламени в случае его возникновения в трубопроводе.

Дыхательный клапан снижает потери бензина от испарения, открывается под действием избыточного давления 2000 – 20000 Па, величина которого зависит от толщины стенок, прочности материала, объема резервуара. В комбинированных дыхательных клапанах кроме клапана, открывающегося под избыточным давлением, имеется второй клапан, который открывается под действием разрежения. Вакуумметрическое давление, при котором клапан открывается, составляет 200 –1000 Па. Чем больше объем резервуара, тем меньше давление срабатывания клапана избыточного давления и разрежения. Снижение давления связано с прочностью резервуара.

Чтобы клапан не примерзал к седлу при отрицательных температурах, соприкасающиеся поверхности покрывают фторопластовой пленкой.

Кроме дыхательных клапанов в резервуарах устанавливают предохранительные клапаны. Давление открытия данных клапанов выше на 10% давления открытия дыхательных клапанов.

Замерное устройство резервуаров АЗС состоит из направляющей (зондовой) трубы и метроштока. Для предохранения от искрообразования при замере и удлинения срока службы метроштока на конец нижнего звена устанавливается контрольный наконечник из цветного металла.

Система флегматизации резервуаров АЗС

Помимо линий наполнения и выдачи на резервуарах предусматриваются линия деаэрации, линия рециркуляции и система флегматизации.

Система флегматизации — комплекс оборудования, обеспечивающий защиту от возможного воспламенения паровоздушной смеси топлива внутри технологического оборудования. Флегматизация осуществляется путем наполнения инертным газом свободного пространства технологической линии.

Существуют объединенные системы деаэрации и рециркуляции, совмещенные с системой флегматизации, для чего к системе деаэрации и рециркуляции подключается дополнительная линия с компенсационным резервуаром под инертные газы.

Совмещенная система флегматизации снижает до минимума периодичность срабатывания дыхательной аппаратуры за счет увеличения объема газообменной системы, что позволяет снизить выброс паров в атмосферу.

Требования к эксплуатации резервуаров АЗС

Эксплуатация и ремонт резервуаров, предназначенных для приема и хранения нефтепродуктов, осуществляется в соответствии с действующими правилами технической эксплуатации металлических резервуаров и инструкциями по их ремонту.

На каждый резервуар ведется технический паспорт установленного образца. Все графы паспорта подлежат обязательному заполнению.

На каждую секцию многосекционного резервуара распространяются требования, как на отдельный резервуар.

Резервуар оснащается оборудованием, в полном соответствии с проектом и должен находиться в исправном состоянии. Эксплуатация неисправного резервуара или с неисправным оборудованием запрещена.

Резервуар должен иметь обозначение с указанием порядкового номера, марки хранимого нефтепродукта, максимального уровня наполнения и базовой высоты (высотного трафарета). Базовая высота резервуара измеряется ежегодно в летний период, а также после выполнения ремонтных работ. Результат измерения оформляется актом. Утвержденный руководителем организации - владельца АЗС - он прикладывается к градуировочной таблице резервуара.

Резервуары, применяемые на АЗС, проходят градуировку.

Гидравлические испытания резервуаров (вновь введенных, реконструируемых, после ремонта), проводятся путем полного их заполнения водой с выдержкой в заполненном состоянии в течение 72-х часов и контролем уровня. Допускается проведение гидравлического испытания другими инертными к возгоранию жидкостями. По результатам испытаний составляется акт в произвольной форме и утверждается техническим руководителем.

В целях исключения разлива нефтепродуктов вследствие переполнения резервуара максимальный объем заполнения не должен превышать 95% его вместимости. Для этой цели на сливной трубопровод должен устанавливаться отсечной клапан, отрегулированный на 95% заполнения.

Резервуары подвергаются периодическим зачисткам в соответствии с требованиями государственных стандартов:

• не реже одного раза в год - для масел с присадками;

• не реже одного раза в два года - для остальных масел, автомобильных бензинов, дизельных топлив.

Резервуары подвергаются очистке:

• при ремонтах и перед выполнением работ по их калибровке;

• при смене марок хранимых нефтепродуктов и по мере необходимости.

• При выполнении работ по зачистке резервуаров выполняются следующие операции и оформляются следующие документы:

• производителем работ готовится план производства работ, согласовывается с технической службой, службой по охране труда, службой по пожарной безопасности и утверждается руководителем организации;

• подготавливается бригада, и распределяются обязанности в соответствии с инструкцией по зачистке резервуарных емкостей;

• подготавливаются спецодежда, спецобувь, индивидуальные средства защиты, спецприспособления, технические средства, обтирочные материалы, контейнеры для обтирочных материалов, емкости для сбора остатков нефтепродуктов, первичные средства пожаротушения и т.д.;

• ответственным руководителем производства зачистных работ проводится инструктаж работников, производящих эти работы, с отметкой и подписями каждого работника в журнале инструктажа;

• перед выдачей наряда-допуска составляется акт готовности резервуара к зачистным работам;

• оформляется наряд-допуск на производство работ ответственным руководителем производства работ по зачистке резервуара;

• перед началом производства работ ответственный исполнитель работ по зачистке резервуара после осмотра места работ делает дополнительный инструктаж;

• после выполнения работ по зачистке резервуара составляется акт на выполненную зачистку резервуара.

В акте о зачистке резервуара указывается объем извлеченных и подлежащих вывозу и утилизации пирофорных отложений, ила и т.д. Порядок хранения актов по зачистке резервуаров определяется руководством организации, исходя из местных условий с учетом необходимости их представления по требованию представителей контрольных и надзорных органов.

После зачистки резервуара в паспорте резервуара делается отметка с указанием даты зачистки.

Место и порядок утилизации продуктов зачистки согласовывается в установленном порядке.

Техническое обслуживание и ремонт резервуаров осуществляются по графику, утвержденному руководителем (техническим руководителем) организации.

• Оборудование резервуаров подвергается профилактическим осмотрам:

• дыхательные клапаны периодически осматриваются в соответствии с инструкцией завода-изготовителя, но не реже двух раз в месяц в теплое время года и не реже одного раза в десять дней при отрицательной температуре окружающего воздуха; в зимний период необходимо также регулярно очищать их от инея и льда, не допуская уменьшения зазора между тарелкой и стенкой корпуса клапана;

• ежесменно (ежедневно) производится осмотр ответственными работниками АЗС сливного оборудования, технологических колодцев резервуаров с целью выявления разгерметизации соединений, восстановления окраски, очистки от мусора.

Результаты ремонтов и устраненные неисправности отмечаются в журнале учета ремонта оборудования и паспортах резервуаров.

Дыхательные клапаны подлежат проверкам на срабатывание. Периодичность проверок - два раза в год, через 6 месяцев. Время выполнения проверок выбирается таким образом, чтобы обеспечить их выполнение в летний и зимний периоды года. Технические требования по срабатыванию дыхательных клапанов - в соответствии с документацией завода-изготовителя. Запрещается работа по выдаче топлива при снятом дыхательном клапане.

Все подвижные и неподвижные соединения резервуара герметично уплотняются. Сообщение с атмосферой внутреннего пространства резервуара осуществляется через дыхательный клапан. Проверка герметичности газового пространства резервуаров совмещается с проверками срабатывания дыхательной арматуры.

Замерный патрубок резервуара устанавливается строго вертикально.

Сливной трубопровод устанавливается нижним срезом не выше 100 мм от нижней точки резервуара и имеет срез (скос) под углом 30-45°, направленный в сторону ближайшего днища (стенки резервуара).

Для защиты резервуаров от коррозии рекомендуется предусматривать пассивные или активные методы защиты и их комбинации.

1. Оперативно-тактическая характеристика АЗС

1) Тип заправочной станции.

Традиционная многотопливная автозаправочная станция.

2) Состав производства – оборудование, назначение.

Автозаправочная станция предназначена для заправки топливом автомобилей и других видов транспорта. АЗС позволяет расширить сеть автозаправочных станций в местах большой интенсивности движения и скопления автотранспорта.

Состав оборудования:

- контейнер хранения топлива - 5 шт. на 20 м³;

- топливораздаточные колонки «Нара-27» М1Э;

- метрошток МШС-4,05 ГОСТ 18987-73;

- мерник образцовый М2р-20-01м ГОСТ 8.400-80;

- огнетушитель химический пенный ОХП-10 ГОСТ 16005-70 - 6 шт.

3) Мощность и пропускная способность:

- максимальная пропускная способность - 480 автомобилей /сутки;

- количество резервуаров - 6 шт.;

- вместимость резервуаров - 8,6 м³ +0,025 - 0,045;

- количество заправочных постов - 6 шт;

- топливораздаточное оборудование - колонка «Нара-27» М1Э – 6 шт.

4) Инженерное обеспечение:

- водоснабжение – предусмотрено, проведена система подачи холодной и горячей воды;

- канализация – предусмотрено, уборная в здании операторской;

- теплоснабжение – электрическое;

- электроснабжение – от существующей КПП 2х630 кВТ.

5) Территория

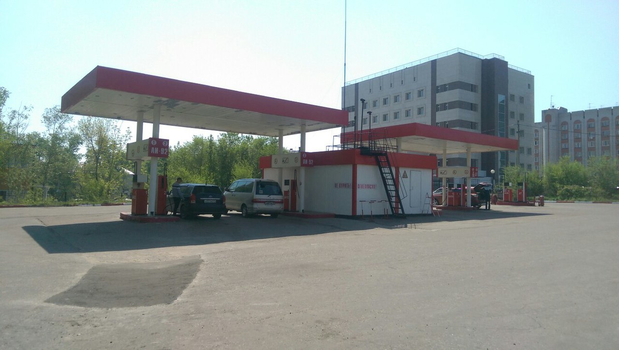

Место расположение АЗС ТТК г. Хабаровск - на пересечении улицы Станционной и Серышева. Имеется 1 въезд на территорию АЗС и 1 выезд. При въезде на территорию автозаправки установлен дорожный знак «Ограничение максимальной скорости» движения транспорта.

Площадки АЗС покрыты асфальтом и бетоном, и обеспечивают удобный проезд автомашин к колонкам и сливным устройствам. Территория АЗС в темное время освещена в соответствии с существующими нормами. Имеется городской телефон, радиосвязь с органами местного управления и местная громкоговорящая связь.

АЗС имеет по одной колонке, АИ-95, АИ-98, дизельного топлива и три колонки АИ-92. На территории заправки осуществляется мелкий ремонт транспортных средств. План АЗС представлен на рисунке 1.6.

Рисунок 1.6 План АЗС

Система пожаротушения и пенотушения

На АЗС следует предусматривать передвижные и ручные воздушно-пенные огнетушители в количестве, необходимом для полного покрытия пеной возможных проливов бензина.

Для АЗС, на которых допускается использовать АЦ, не оборудованных донным клапаном по ГОСТ Р.50913-96 "Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования", следует предусматривать передвижные воздушно - пенные огнетушители вместимостью не менее 100 л каждый в количестве не менее двух для покрытия поверхностей заправочных площадок для АЦ. Типы, параметры и общие технические требования", следует предусматривать передвижные воздушно - пенные огнетушители вместимостью не менее 100 л каждый в количестве не менее двух для покрытия поверхностей заправочных площадок для АЦ.
Выбор типа и расчет необходимого количества огнетушителей для производственных и общественных помещений АЗК следует производить в зависимости от их огнетушащей способности, площади, класса пожара горючих веществ и материалов в защищаемом помещении в соответствии с требованиями.

Для тушения загораний ТРК, электропультов и арматуры резервуаров необходимо предусматривать ручные углекислотные и (или) порошковые огнетушители.
АЗС должны оснащаться первичными средствами пожаротушения из расчета:

• на заправочный островок АЗС для заправки легковых автомобилей, имеющий до 4 ТРК, - 1 воздушно - пенный огнетушитель (вместимостью 10 л) и 1 порошковый огнетушитель (вместимостью 5 л), а от 4 до 8 ТРК - 2 воздушно-пенных огнетушителя (вместимостью по 10 л) и 2 порошковых огнетушителя (вместимостью по 5 л). Размещение огнетушителей должно предусматриваться на заправочных островках. Допускается для двух заправочных островков предусматривать один комплект огнетушителей, если расстояние между этими островками не превышает 6 м;

• на АЗС для заправки грузовых автомобилей, автобусов, крупногабаритной строительной и сельскохозяйственной техники - 2 передвижных порошковых огнетушителя (вместимостью не менее 50 л каждый) для тушения загораний заправляемой техники и ручные воздушно-пенные огнетушители в количестве, предусмотренном на заправочные островки для заправки легковых автомобилей;

• на каждую заправочную площадку для АЦ - 2 передвижных порошковых огнетушителя (вместимостью 50 л каждый) для тушения загораний АЦ. При наличии на АЗС таких огнетушителей, предназначенных для тушения заправляемой техники, дополнительных огнетушителей для тушения АЦ допускается не предусматривать.

Места размещения огнетушителей должны обозначаться соответствующими указательными знаками.

На территории АЗС «ТТК» расположены следующие первичные средства пожаротушения указаны на рисунке 1.7 и состоят из :

- порошковый огнетушитель 20 л. (1 шт.);

- воздушно-пенный огнетушитель 20 л. (1 шт.);
