Рисунок 6.1 График кривизны

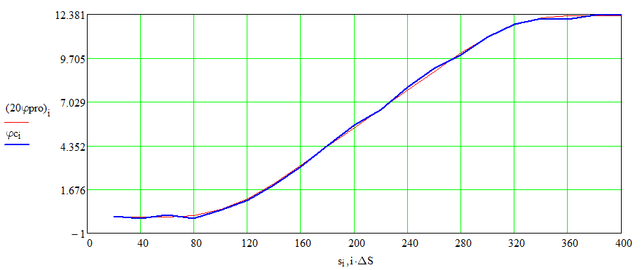

Рисунок 6.2 Проектная угловая диаграмма

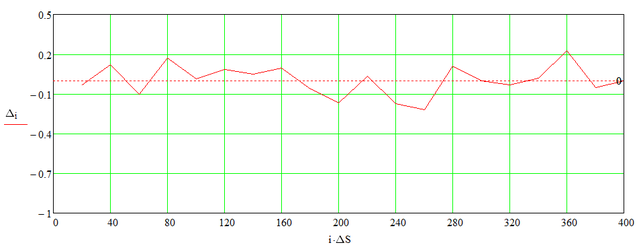

Рисунок 6.3 График сдвигов существующей кривой
Таблица 6.3
Ведомость расчета выправки несимметричной кривой на участке Архара-Бира км 8283 ПК 4+95 – км 8283 ПК 7+8
| Положение точек деления кривой, м | α | 20αрад | 20βрад | n20βрад | f, м | ±Δf | φрад | Площадь сущ. УД ωc | Осн. точки проектной кривой | Площадь проект. УД ωп | Δi , м | ||||
| град | мин | ||||||||||||||
| Обозначение | Значения | ||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 11 | 12 | 13 | 14 | |||
| 8283400 | 0 | 12 | 0,072 | 0,072 | 0,36 | 0,00 | 0 | 0,00 | 0,00 | НПК1 | КМ 8283 ПК 4+65 | 0,00 | 0,00 | ||
| 8283420 |
| 0,04 | 0,04 | 0,032 | 0,032 | 0,00 | -0,032 | ||||||||
| 8283440 |
| 0,23 | 0,19 | -0,118 | -0,086 | 0,032 | 0,118 | ||||||||
| 8283460 |
| 0,2 | -0,03 | 0,102 | 0,016 | -0,086 | -0,102 | ||||||||
| 8283480 |
| 0,36 | 0,16 | -0,088 | -0,072 | 0,1 | 0,172 | ||||||||
| 8283500 | 8 | 59 | 3,134 | 3,206 | 16,03 | 0,00 | -0,36 | 0,432 | 0,36 | НКК | КМ 8283 ПК 4+95 | 0,373 | 0,013 | ||
| 8283520 |
| 2,2 | 2,2 | 1,006 | 1,366 | КПК 1 | КМ 8283 ПК 5+25 | 1,453 | 0,087 | ||||||
| 8283540 |
| 3,43 | 1,23 | 1,976 | 3,342 | 3,392 | 0,05 | ||||||||
| 8283560 |
| 3,57 | 0,14 | 3,066 | 6,408 | КПК 2 | КМ 8283 ПК 6+80 | 6,503 | 0,095 | ||||||
| 8283580 |
| 2,41 | -1,16 | 4,366 | 10,774 | 10,712 | -0,062 | ||||||||
| 8283600 | 16 | 19 | 5,691 | 8,897 | 44,485 | 0,00 | -2,41 | 5,616 | 16,39 | 16,221 | -0,169 | ||||
| 8283620 |
| 2,34 | 2,34 | 6,557 | 22,947 | 22,979 | 0,032 | ||||||||
| 8283640 |
| 3,33 | 0,99 | 7,907 | 30,854 | 30,679 | -0,175 | ||||||||
| 8283660 |
| 3,13 | -0,2 | 9,097 | 39,951 | 39,729 | -0,222 | ||||||||
| 8283680 |
| 2,12 | -1,01 | 9,907 | 49,858 | 49,969 | 0,111 | ||||||||
| 8283700 | 9 | 18 | 3,244 | 12,141 | 60,705 | 0,00 | -2,12 | 11,017 | 60,875 | ККК | КМ 8283 ПК 7+10 | 60,875 | 0,00 | ||
| 8283720 | 0,38 | 0,38 | 11,761 | 72,636 | 72,606 | -0,03 | |||||||||
| 8283740 | 0,38 | 0 | 12,141 | 84,777 | НПК 2 | КМ 8283 ПК 7+40 | 84,794 | 0,017 | |||||||
| 8283760 | 0,45 | 0,07 | 12,071 | 96,848 | 97,077 | 0,229 | |||||||||
| 8283780 | 0,24 | -0,21 | 12,351 | 109,199 | 109,148 | -0,051 | |||||||||
| 8283800 | 0 | 28 | 0,163 | 12,304 | 121,58 | 0,00 | -0,24 | 12,381 | 121,58 | 121,58 | 0,00 | ||||
|
|
|
| Σ|Δi|= | 1,768 | |||||||||||
-
БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
-
Оценка масштабов заражения при аварии подвижного состава с опасными грузами
Опасными грузами принято называть такие грузы, которые потенциально, в случае неправильной транспортировки или аварии могут причинить ущерб жизни и здоровью людей и животным, а также нанести ущерб окружающей среде. В соответствии с типом опасности, которые несут эти вещества, они подразделяются на девять классов. Их классификация представлена в таблице 6.1.
Таблица 6.1
Классификация опасных грузов
| № п/п | Класс | Пример |
| 1 | Взрывоопасные вещества | Боеприпасы, порох, ракеты, взрывчатка |
| 2 | Газы | Воздух, кислород, пропан, хлор, азот |
| 3 | Легковоспламеняющиеся жидкости | Бензин, масло, нефть, керосин, спирт |
| 4 | Легковоспламеняющиеся твёрдые вещества | Сера, калий, алюминий |
| 5 | Окисляющие вещества | Пероксид, аммоний, хлориты, удобрения |
| 6 | Токсичные вещества | Пестициды, инфекционные вещества, лекарства, мышьяк |
| 7 | Радиоактивные материалы | Уран, радиоактивные вещества, ядерные вещества |
| 8 | Коррозионные вещества | Краска, ртуть, кислота, щёлочь |
| 9 | Прочие опасные вещества | Двигатели, аккумулятор, спасательные средства |
По железным дорогам обращается более 4 тыс. наименований химических веществ, которые представляют большую опасность для людей. Зачастую с такими грузами случаются аварийные ситуации.
Аварийная ситуация – условия, отличные от условий нормальной перевозки грузов, связанные с возгоранием, утечкой, просыпанием опасного груза, повреждением тары или подвижного состава с опасным грузом, которые могут привести или привели к взрыву, пожару, отравлению, облучению, заболеваниям, ожогам, обморожениям, гибели людей и животных; опасным последствиям для природной среды; а также случаи, когда в зоне аварии на железной дороге оказались вагоны, контейнеры или грузовые места с опасными грузами.
Также, многие учреждения железнодорожного транспорта располагаются вблизи химически опасных объектов. Канализационные насосные станции, водозаборные сооружения, хладокомбинаты, кондитерские фабрики и многие другие объекты имеют на своих территориях сильнодействующие ядовитые вещества, которые необходимы в производственных целях.
