С помощью АСМ решаются задачи:

1. Синхронный процесс аналого-цифрового преобразования на удалённых подстанциях.

2. Измерение токов и напряжений в комплексной форме на подстанциях относительно одного опорного напряжения.

3. Синхронные измерения опорных напряжений на разных подстанциях.

4. Автоматическая синхронизация внутренних часов измерительных систем.

Непосредственно основные функции АСМ – это измерение физических величин, в данном случае это падения напряжений в двух точках линии, автоматический сбор и передача измеренных данных на сервер, обработка данных и хранение, включая защиту от несанкционированного доступа и потери данных.

АСМ имеет три основных части: объектовые комплексы (ОК), коммуникационную подсистему и центр обработки данных.

ОК являются первым уровнем системы, включают в себя уровень физических сигналов, модульные измерительные блоки, блоки сбора и обработки данных, аппаратура для GPS навигации, коммуникации и синхронизации с сервером. ОК автоматически проводят измерения и выполняют дальше приведенные функции:

-автоматическое измерение необходимых физических величин;

-автоматическое вычисление расчетных показателей;

-автоматическая синхронизация времени;

-автоматическая запись событий в журнале сервера;

-хранение в базе данных результатов вычислений и измерений, информация о работе средств измерений;

-предоставление доступа к результатам вычислений и измерений, журналу сервера;

-передача на сервер оперативных и технологических сообщений.

Центр обработки данных – это аппаратно программный комплекс, для сбора данных, отображения информации, подготовки данных для последующей аналитической обработки. Также в центр производится приём оперативных и технологических сообщений от ОК, которые хранятся в спецальной базе данных.

В целях уменьшения объема передачи оперативной информации, системы ОК выполняют первичную обработку данных и формируют оперативные сообщения, которые передаются в центр обработки с высоким приоритетом. Данные с таким приоритетом передаются с минимальными задержками. Передача же технологических данных осуществляется через СПД с обычным приоритетом. Массив технологических данных, для уменьшения трафика сжимается, по стандартному алгоритму компрессии.

Записи, в базе данных оперативной информации формируют обновляемы страницы веб-сервера и экраны клиентского ПО. На основе записей технологической базы данных формируется аналитическая база, которая содержит статистические и аналитические данные. Предоставляемая пользователю информация может быть оперативной, отчётной и статистической. Оперативная показывается как многоуровневая мнемосхема, с доступом через веб-обозреватель. Отчётная информация отображается в виде послеаварийного однотипного протокола, который рассылается на уровни управления службы. Статистическая информация формируется в периодические отчёты.

АСМ – это сложная гетерогенная распределительная система с множеством объектов. Для корректной работы подобных систем, а также для возможности анализа быстродействующих процессов требуется синхронизация времени. Синхронизация часов объектового блока происходит периодически от спутникового приёмника GPS 1 раз в час(1 раз в сутки).

Основные функции АСМ – это измерение физических величин, в данном случае это падения напряжений в двух точках линии, автоматический сбор и передача измеренных данных на сервер, обработка данных и хранение, включая защиту от несанкционированного доступа и потери данных.

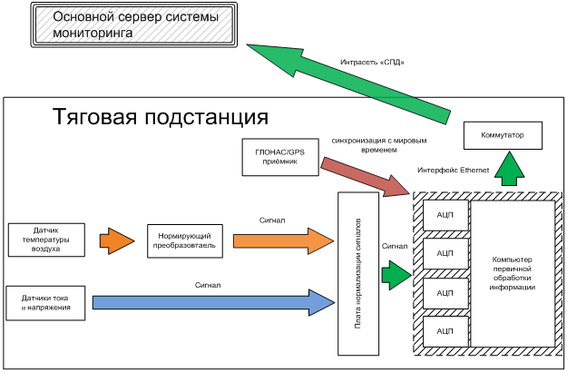

Рисунок 23 – Структура объектовой измерительной системы

Кроме того в результате улучшения проекта: решена задача синхронизации работы АЦП на всех объектах мониторинга; разработан алгоритм работы измерительных комплексов, позволяющий предоставлять данные АСМ в комплексном виде; был разработан и технически реализован принцип синхронизированных по GPS фазовых измерений на базе ПЛИС, погрешность которого составила не более 3 эл. мин.; реализована система автоматической синхронизации внутренних часов измерительной системы по данным GPS.

5.1.1 Схема автоматизированной системы мониторинга

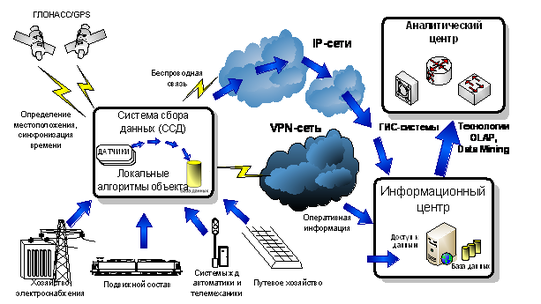

Рисунок 24 – Схема автоматизированной системы мониторинга

В целях уменьшения объема передачи оперативной информации, системы ОК выполняют первичную обработку данных и формируют оперативные сообщения, которые передаются в центр обработки с высоким приоритетом. Данные с таким приоритетом передаются с минимальными задержками. Передача же технологических данных осуществляется через СПД с обычным приоритетом. Массив технологических данных, для уменьшения трафика сжимается, по стандартному алгоритму компрессии.

5.1.2 Алгоритм работы системы измерения уравнительного тока

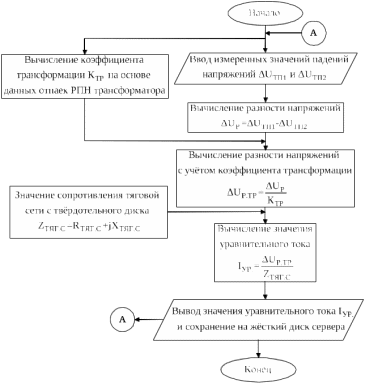

Рисунок 25 – Блок схема алгоритма расчёта уравнительного тока в автоматизированной системы мониторинга

6 РАЗРАБОТКА МЕРОПРИЯТИЙ ПО БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ ПРИ РАБОТЕ НА КОНТАКТНОЙ СЕТИ

Безопасность жизнедеятельности - это такой тип деятельности, при котором с определенной вероятностью исключаются опасности, влияющие на здоровье человека. Безопасность следует принимать как комплексную систему мер по защите человека и среды его обитания от опасных воздействий появляющихся в результате конкретной деятельности человека.

В производственной среде существуют вредные и опасные факторы, негативно воздействующие на человека в процессе его жизнедеятельности. Опасный производственный фактор – это негативный фактор, воздействие которого на работающего приводит к ухудшению здоровья. Вредный производственный фактор – фактор среды и трудового процесса, воздействие которого на работающего может вызвать проф. заболевание, временное снижение работоспособности, повысить частоту соматических заболеваний.

ЖД транспорт относится к числу отраслей в которых остро ощущается опасность труда, поэтому здесь необходимо особое внимание уделять мероприятиям по БЖД. На контактной сети такие мероприятия разделяются на две группы: организационные мероприятия и технические мероприятия. Организационные мероприятия, обеспечивающие безопасность в электроустановках, подразумевают под собой создание системы инструктажей и всестороннего контроля работающих. Техническими мероприятиями, обеспечивающими безопасность работ в электроустановках, являются комплекс технических средств позволяющий работать в данных условиях и защищающий работающего от вредных и опасных факторов условий труда.

6.1 Организационные-технические мероприятия мероприятия при работе на контактной сети

Все работы в действующих электроустановках и на контактной сети производятся по нарядам или распоряжениям. Наряд-допуск есть письменное задание на производство работы, составленное на бланке установленной формы, определяющее содержание и зону работы, категорию и условия ее выполнения, время начала и окончания, необходимые меры безопасности, состав бригады и лиц, ответственных за безопасность проведения работы.

Список лиц, имеющих право выдачи нарядов или распоряжений, с указанием объектов, на которые они могут их выдавать, должен быть утвержден начальником ЭЧ и находиться у энергодиспетчера, в районах контактной сети и пунктах группировки станции стыкования.

Наряд должен выдаваться не более чем за 24 ч до начала работы. Срок действия наряда определяется длительностью работ, но не должен превышать 5-ти календарных дней (включая продолжение и перерывы). Наряд выписывается, как правило, на работы одной категории.

Лицо, выдающее наряд, должно при заполнении его конкретно использовать схему питания и секционирования контактной сети и ВЛ, план контактной сети и карточки опасных мест.

В графе наряда «Дополнительные меры безопасности» необходимо указать, где запрещается работа, что остается под напряжением, опасные места, закрытие путей и съездов для ЭПС или всех поездов.

Работа по наряду или распоряжению должна выполняться в пределах фидеров и секционных разъединителей, вписанных в наряд.

Как правило, накануне производитель работ лично или через дежурного по ЭЧК на основании наряда должен дать энергодиспетчеру заявку на производство работ. Приняв заявку, энергодиспетчер называет ее номер, который фиксируется в наряде.

В тех случаях, когда по условиям работы необходимо отключить ВЛ, от которой осуществляется основное или резервное питание устройств СЦБ, энергодиспетчер по получении заявки должен за сутки уведомить регистрируемой телефонограммой дистанцию сигнализации и связи о времени отключения основного или резервного питания.

Разрешением на подготовку зоны (места) работы является приказ или согласование, выданные энергодиспетчером.

Приказ ЭЧЦ производитель работ должен повторить внятно и дословно. Энергодиспетчер, убедившись в правильности повторенного текста приказа, утверждает его словом «Утверждаю» с указанием времени утверждения и своей фамилии. Номер приказа и время утверждения записываются в наряде.

Неутвержденный приказ силы не имеет и выполнению не подлежит.

При работах на одном отключенном участке нескольких бригад энергодиспетчер должен выдать приказ производителю работ каждой бригады.

Лицо, выдающее наряд или распоряжение, обязано провести инструктаж (без письменного изложения содержания инструктажа) производителя работ об особенностях предстоящей работы, порядке безопасного ее выполнения.

Инструктаж оформляется подписью лица, выдающего наряд, и про­изводителя работ в наряде. При работе по распоряжению инструктаж производителю работ и членам бригады оформляется в оперативном журнале с подписями лица, выдавшего распоряжение, производителя работ и членов бригады.
