Введение

Современные офисы любой крупной или маленькой компании немыслимы без компьютерной техники. Чаще всего компьютеров в офисе несколько, поэтому они чаще всего объединяются в локальную сеть. И основной вопрос, который стоит перед руководством, что даст компании такое объединение в единую сеть, какие дополнительные возможности даст локальная сеть, и будут ли оправданы издержки, понесенные на настройку и установку.

Основным достоинством локальной сети является ее экономическая составляющая: локальная сеть позволяет использовать периферийные устройства и другое оборудование использовать совместно. То есть нет надобности покупать к каждому ПК принтер или другое устройство, чтобы все пользователи могу воспользоваться принтером достаточно назначит один компьютер сетевым и подключить к нему принтер. После таких настроек все пользователи смогут со своих рабочих мест пользоваться принтером и распечатывать документы. То же касается и CD/DVD-приводов – для небольших компаний будет достаточно и пары устройств, если их деятельность не предполагает частого их использования. Учитывая, что некоторое оборудование используется, не так часто, экономическая выгода является очевидной.

Использование локальной сети значительно ускорить документооборот на предприятии благодаря быстрому обмену файлами в единой сети. Это в свою очередь увеличивает производительность и сводит к минимуму количество ошибок. В перспективе, такое рациональное использование рабочего времени и ресурсов также окажутся экономически выгодными.

Если в компании используют специализированным программным обеспечением по типу 1С или других бухгалтерских, кадровых или юридических программ без настройки и подключения локальной сети не обойтись. Через локальную сеть сотрудники могут одновременно пользоваться специализированными программами через централизованный сервер.

Через локальную сеть упрощается доступ к интернету для всех сотрудников компании, в том числе тем, чье рабочее место не оборудовано кабелем или телефонной линией. Соответственно, намного экономически выгодней создать локальную сеть, чем приобретать дополнительные модемы или другие устройства для интернета. Организация интернета по локальной сети экономически более выгодна, чем покупка персональных модемов для каждого сотрудника. Кроме того, руководство может отслеживать действия сотрудников в интернет-сети.

Доступ к рабочим файлам с домашнего компьютера – к рабочему почтовому ящику, другим файлам. Такая возможность возникает при включении в локальную сеть всех компьютеров, расположенных в офисе и подключению их к интернету.

Эффективная коммуникация. Для крупных офисов, занимающих иногда несколько этажей в одном здании, возможность взаимодействовать через видео-чат или голосовой чат дает возможность настройка локальной сети. В таком случае компании будет достаточно приобрести видеокамеры и тогда работники смогут решать рабочие вопросы непосредственно с рабочего места, не теряя время на «путешествия» по офису.

В данном проекте будут рассмотрены отдельные возможности локальных сетей, однако следует отметить, что руководство некоторых предприятий считает, что существуют не только положительные стороны настройки локальной сети предприятия, но и отрицательные. Так одной из таких отрицательных сторон считается большое количество кабеля, рассредоточенного по всему офису. Однако следует отметить, что современные технически средства и технологии способных решить эту проблему несколькими методами, например, приобретение специальных декоративных коробов, позволяющих аккуратно замаскировать кабель.

Цель данного дипломного проекта в проектировании и планировании сети активного и пассивного оборудования для КПК Умно Жить.

Задача - осуществить планирование сети КПК, для компании, состоящей из центрального офиса и расположенных в других городах двух филиалов.

Центральный офис, так же как и офисы филиалов расположен в многоэтажном здании. В центральном офисе и в филиалах количество рабочих мест и планировка этажей в здании примерно одинаковы.

Задачи по планированию:

• для каждой сети подразделения КПК осуществить вручную разработку плана-схемы общего и многоуровневого проекта (в виде набросков для каждого из планов: плана этажа).

• для каждой из сетей:

1. выбрать физическую топологию и сетевую технологию, уточнить архитектурные особенности и ролевое распределение компьютеров;

б) произвести подборку активного сетевого оборудования (коммуникационного оборудования, серверов, рабочих станций) и записать их важнейшие характеристики (количество портов, производитель, тип, наименование и пр.);

в) произвести выбор номинальную битовой скорости протокола и среды передачи для всех уровней линий связи. Длина кабеля назначается произвольно согласно технологическим ограничениям (до 100 м.);

• разработка схем удаленного доступа для объединения всех сетей компании;

Осуществление представленного проекта даст возможность внутри организации сократить время на обработку информации, повысить производительность труда, сократить бумажный документооборот. Как следствие, образуются дополнительные временные ресурсы для разработки и реализации новых экономических и инвестиционных проектов. Таким образом, решится проблема окупаемости и рентабельности внедрения локальной сети.

1 Теоретические основы построения локальных сетей

1.1 Оборудование, применяемое для построения различных видов

компьютерных сетей

Компьютерной сетью (в дальнейшем КС) считается соединение посредством телефонных линей кабеля или модема двух и больше компьютеров, при этом появляется возможность между ними обмена данными. Компьютеры, связанные между собой компьютеры, расположенные в одном здании или помещении, которые являются связанными между собой, называют Локальной компьютерной сетью (LAN). Подключенное к сети количество компьютеров, ограничено только возможностями сетевого оборудования и используемой кабельной системы. Объединение нескольких локальных сетей создадут кампусную сеть (CAN), к примеру, расположенные в соседних зданиях локальные сети одной компании или корпуса учебного заведения. Более крупное образование MAN– сеть, например, городского масштаба, в которой могут быть объединены несколько локальных или кампусных сетей различных организаций и учреждений. Еще более крупное образование сеть WAN– широкомасштабная сеть, которая может охватывать области, районы, и пр. образования.

В масштабах, к примеру, страны объединение широкомасштабных сетей образуют GAN глобальную компьютерную сеть. Всеобщей мировой сетью является Интернет, в его составе находится World Wide Web - Всемирная Компьютерная Паутина, а также системы хранения данных и система электронной почты.

Для создания самой простой локальной сети нужно не менее двух компьютеров, которые и будут соединены в единую локальную сеть. При этом при любом виде соединения компьютеров в одну сеть понадобится дополнительное оборудование. Если при создании локальной сети пользоваться прямым кабельным соединением, то при работе будет использоваться многожильный кабель и разъемы для подключения LPT или СОМ- портам компьютеров. Как правило, применяются разъемы DB-25 или DB-9 типа.

Если в качестве исходных данных у нас телефонная линия и несколько компьютеров, то для объединения их в единую сеть и подключения к интернету понадобится модем, который подключается к USB или СОМ- порту или устанавливается в слот материнской платы, после чего производится настройка модема на соединение с другим компьютером и Интернетом.

Для создания более крупной локальной сети, например, в офисе или в подъезде своего дома понадобятся кабель нужной длины, сетевые карты, и возможно в зависимости от разветвленности и протяженности сети будут необходимы репитеры и свитчи. Локальная сеть является коммуникационной системой, способной обеспечить обмен данными между рядом компьютеров в пределах ограниченной территории, с достаточно высокой скоростью. Глобальная сеть WAN В отличие от нее, может иметь протяженность тысячи километров. Эти две разновидности компьютерных сетей отличаются оборудованием связи и используемыми телекоммуникационными каналами, но имеют много общего в программном обеспечении.

1.2 Принципы построения локальных сетей

При разработке локальной компьютерной сети нужно учесть массу разнообразных факторов, к примеру, удаленность друг от друга объединяемых компьютеров, их количество, уровень конфиденциальности данных, передаваемых по локальной сети и пр. Соответственно, для избрания в каждом конкретном случае наиболее подходящей структуры сети нужно обладать знаниями, какие бывают сети, и ознакомится с главными понятиями, которые используются при описании компьютерных сетей.

К ним относятся:

• технологии компьютерных сетей;

• маршрутизация и соединение сетей;

• используемые для соединения типы кабельной системы;

• роль компьютера в сети;

• топология компьютерной сети;

• методы построения сети, обусловливающие возможность доступа компьютеров к данным, которые передаются по сети или хранятся на других компьютерах сети;

• сетевые компоненты;

Сетевые компоненты

Узлы (Node) являются основными компонентами локальной сети, они между собой связанны сегментом (Segment) или проще говоря, соединительным кабелем.

Как правило, чаще всего сетевых узлах, размещаются компьютеры, хотя зачастую может находиться и другое оборудование:

• маршрутизатор;

• мост;

• коммутатор;

• повторитель;

• сетевой принтер.

1.3 Способы организации компьютерной сети

В зависимости от роли каждого конкретного подключенного к сети, компьютерные сети можно разделить на три вида:

• гибридные;

• серверные;

• одноранговые.

При создании одноранговой сети (рисунок 1.1) равные права имеют все компьютеры, и каждый из пользователей может сделать ресурсы своего компьютера недоступными или доступными для общего пользования: принтеры, файлы и пр. Находят друг друга компьютеры в такой сети по уникальному адресу или имени, что является достаточным для ее нормальной работы.

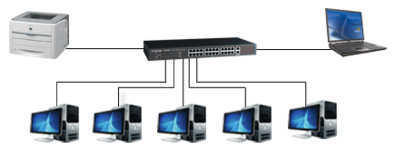

Рисунок 1.1 - Одноранговая сеть
