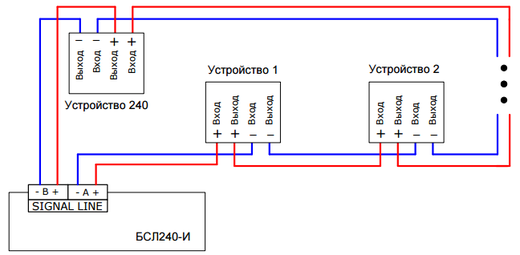

Рисунок 3.15 – Схема подключения пожарных извещателей

На момент начала проектирования в гостинице уже имелся один WiFi роутер, установленный на первом этаже главного корпуса. Его зона покрытия включала в себя весь первый этаж главного корпуса, часть второго корпуса, часть второго этажа главного корпуса и двор. Для расширения этой зоны было принято решение заменить основной WiFi маршрутизатор на более современный с большей мощностью и использовать 2 дополнительных точки доступа. Первая будет установлена во дворе и включит в зону покрытия WiFi полностью весь второй корпус. При эксплуатации на улице к оборудованию предъявляются особенные требования, так как оно подвержено воздействию погодных условий. Выбранная точка доступа TP-Link TL-WA7210N имеет защиту по стандарту IP66 и встроенную защиту от грозы. Её температура эксплуатации полностью соответствует климату расположения гостиницы. Вторая точка доступа будет установлена на втором этаже главного корпуса и включит в зону покрытия весь второй этаж и летнюю кухню. Обе точки доступа работают в режиме повторителя, то есть не являются самостоятельными источниками WiFi, а лишь расширяют зону покрытия основного маршрутизатора. Сеть организуется следующим образом: кабель провайдера подключается в WAN порт маршрутизатора, а его LAN порты соединяются с LAN портами точек доступа кабелем UTP 4PR. Был вариант организации беспроводного соединения между маршрутизатором и точками доступа через WDS мост, но он является менее надёжным, чем классический проводной.

В июле 2014 года было принято постановление правительства России №758, согласно которому организатор публичного доступа WiFi должен осуществлять идентификацию пользователей. Также необходимо подчиняться ФЗ №436 «О защите детей от информации, причиняющей вред их здоровью и воспитанию». Для выполнения требований современного законодательства было принято решение использовать программное обеспечение Traffic Inspector Hotel Edition. В нём вводится учёт обращений во внешнюю сеть от неавторизованных пользователей. Создаются правила, в которых указываются группы пользователей (Посетители и Администрация). Вводится IP адрес подключения к сети. В качестве верификации используется отправка SMS-сообщения. Новые пользователи автоматически попадают в группу Посетители. Указывается используемый бесплатный SMS шлюз (sms.ru, smstraffic.ru либо СМС Центр). Необходимо зарегистрироваться в выбранном SMS шлюзе и данные регистрации ввести в приложение. Также указывается тематика блокируемых сайтов (наркотики, насилие, порнография и т.д.). Когда пользователь подключается к WiFi он попадает на страницу выбранного SMS шлюза, где ему предлагается ввести свой номер телефона для отправки бесплатного сообщения с паролем доступа. После получения пароля пользователь вводит его на сайте шлюза и попадает в сеть. Таким образом осуществляется идентификация при помощи SMS-сообщения. В случае попытки входа на сайт, содержащий блокируемую тематику, пользователю будет отказано в доступе. Использование данного программного обеспечения позволит владельцу гостиницы избежать штрафов.

При проектировании системы видеонаблюдения был выбран видеорегистратор DS-7716NI-E4/16P. Он поддерживает установку до 4 жёстких дисков объёмом памяти до 4 Тб каждый. Это позволило отказаться от установки дополнительного видеосервера для хранения записей видеокамер. Будет организована система IP-видеонаблюдения, поскольку длина кабеля, соединяющая видеокамеры с видеорегистратором не будет превышать 100 м. В кабеле UTP 4PR для передачи информации используется только 6 жил, а 2 оставшихся жилы можно использовать для передачи питания. Эта технология называется Power over Ethernet и её поддерживают все 16 портов выбранного видеорегистратора. Это позволяет минимизировать количество прокладываемых кабелей. Видеокамеры устанавливаются на улице, летней кухне и в коридорах главного корпуса. Видеокамеры DS-2CD2022-I, установленные на улице, имеют защиту по стандарту IP66, что исключает попадания внутрь корпуса выли и позволяет выдерживать потоки воды. Также они имеют встроенный ИК-фильтр, который даёт возможность вести видеосъёмку в приемлемом качестве даже в полной темноте. Особенно важным является установка видеокамер на парковке, которая всегда заполнена автомобилями отдыхающих. Видеокамеры BD4330DS, установленные в коридорах, обладают встроенными детекторами движения. Это позволяет настроить их так, чтобы видеосъёмка велась только в моменты, когда кто-нибудь проходит мимо. Это позволит экономить место на жёстком диске видеорегистратора, так как не будут сохраняться записи пустых коридоров. Всё оборудование видеонаблюдения поддерживает кодек H.264, что позволяет достичь высокой степени сжатия видеопотока при сохранении высокого качества.

При проектировании системы контроля и управления доступом было решено использовать электронные замки Adel 737UMFB1800-PP со встроенным считывателем, выполненных по технологии офлайн. Смысл этой технологии заключается в том, что электронный замок не связан проводами с пультом управления и работает от батареек. Это позволяет разгрузить кабельную систему гостиницы, но лишает возможности удалённо менять конфигурацию замков и вести онлайн мониторинг открытий и закрытий двери. Однако в мониторинге нет необходимости, поскольку спроектирована система видеонаблюдения, а учитывая небольшой номерной фонд гостиницы, отсутствие удалённого конфигурирования также не является проблемой. После монтажа офлайн замков на компьютер устанавливается лицензионное программное обеспечение от производителя. В нём производится создание номерного фонда. После чего к компьютеру подключается энкодер ADEL-7MFF и в него вставляется ключ-карта. Этот ключ программируется и с его помощью прикосновением каждому замку присваивается его номер. Таким образом происходит программирование всех замков. Через энкодер также программируется специальный ключ, который при прикосновении к замку снимает информацию о 864 последних открытиях. Когда отдыхающий заселяется в гостиницу в программном обеспечении вводится его ФИО, номер, в котором он остановится и даты проживания. Этой информацией программируется его личный ключ, и он будет действителен только указанное время. В случае, если электронный замок перестал работать, а дверь остаётся закрытой, используется механический замок, спрятанный в электронном под заглушкой.

3.3.1 Расчет длины кабелей

Для расчёта длины прокладываемого кабеля существует 2 метода: эмпирический метод и метод суммирования.

Эмпирический метод заключается в применении для подсчета общей длины кабеля обобщённой эмпирической формулы. Он используется при проектировании СКС с большим количеством портов, когда метод суммирования оказывается слишком трудоёмким.

Метод суммирования заключается в подсчете длины трассы каждого кабеля с последующим сложением всех этих длин. К полученному результату прибавляют технологический, равный 10%. Достоинством этого метода является высокая точность и именно он будет использоваться.

Произведём расчёт длины кабеля системы пожарной безопасности.

Таблица 3.1 – Длина кабеля системы пожарной безопасности

Продолжение таблицы 3.1

Произведём расчёт длины кабелей системы видеонаблюдения и WiFi.

Таблица 3.2 – Длина кабелей систем видеонаблюдения и WiFi

Теперь можно рассчитать количество необходимых бухт кабеля по формуле:

(3.1)

где K – количество бухт кабеля, шт;

L – длина прокладываемого кабеля, м;

L_k – длина кабеля в бухте, 305 м.

Для кабеля пожарной безопасности:

Для кабелей систем видеонаблюдения и WiFi:

Таким образом было рассчитано необходимое количество бухт кабелей КПСВВнг-LS и UTP 4PR для прокладки по всей территории гостиницы.

3.3.2 Расчет количества кабель-каналов

Как и при подсчёте необходимой длины кабеля воспользуемся методом суммирования, так как площадь гостиницы не очень большая, а максимальная точность позволит сэкономить на закупке кабель-каналов. Результаты расчётов представлены в виде таблицы для каждого кабель-канала.

Таблица 3.3 – Длина кабель-каналов

4 Расчет дополнительного оборудования

4.1 Расчет потребляемой электроэнергии и выбор ИБП

Для расчета потребляемой электроэнергии необходимо воспользоваться формулой:

где – количество потребляемой электроэнергии;

- потребляемая мощность одной единицы оборудования;

24 – количество часов работы оборудования в сутки;

30 – количество дней работы оборудования в месяц.

Подставим значение потребляемой мощности пожарного извещателя Аврора–ДТИ исп.2:

Результаты вычисления для остального оборудования оформим в виде таблицы.

Таблица 4.1 – Потребляемая энергия проектируемых систем

Потребитель	Количество, шт	Потребляемая мощность в час, Вт/ч	Месячный расход электроэнергии при непрерывной работе, кВт/ч
Аврора–ДТИ исп.2	25	0,6	0,44
БСЛ240–И	2	12	8,7
IP-камера DS-2CD2022-I	5	35	25,2
IP-камера BD4330DS	5	25	18

Продолжение таблицы 4.1

Видеорегистратор DS-7716NI-E4/16P	1	38		27,4
WiFi маршрутизатор TL-WR1045ND	1	18		13
Точка доступа WiFi TL-WA7210N	1	12		8,7
Точка доступа WiFi TL-WA901ND	1	7		5
Итого			106,5

Исходя из расчетов для системы видеонаблюдения и WiFi было решено использовать ИБП СИПБ1БА.9-11 мощностью 600 Вт, что обеспечит требуемое заказчиком время работы сети при отключении электричества в 4 часа. Данный ИБП имеет режим «Холодный старт», что автоматически включает его при отсутствии питания.

Для системы пожарной безопасности используется специализированный ИБП БИРП-12/2,5 (2х7 Ач), который по требованию заказчика сохранит работу этой системы до 10 часов при отсутствии питания.

ИБП устанавливаются в аппаратной.

4.2 Расчет размера видеоархива

Для того, чтобы определить требуемый размер видеоархива необходимо сначала рассчитать размер несжатого кадра. Размер несжатого кадра – это произведение ширины и высоты изображения в пикселях на глубину цвета. Размер такого кадра не зависит от того, что в данный момент изображено в кадре, а значит размер файла без сжатия будет одинаков для любого изображения. У обоих типов используемых камер разрешение 1280 х 720.

1280 ∙ 720 = 921600 пикселей

Глубина цвета задаётся количеством бит, используемых для кодирования цвета точки. Современные IP-видеокамеры отображают изображение с глубиной 24 бита.
