Согласно международному стандарту ISO/IEC 11801 допускается использовать только симметричные электрические кабели на основе витой пары с волновым сопротивлением 100, 120, 150 Ом в экранированном и неэкранированном исполнении, а также SM и MM оптические кабели.

Витая пара – изолированная пара проводников, скрученная с небольшим числом проводов. Скручивание уменьшает электромагнитные помехи извне при распространении сигнала по кабелю, а экранирование витой пары ещё больше увеличивает степень помехозащищённости.

Существует неэкранированная (UTP) и экранированная (FTP, SFTP, STP) витая пара.

У неэкранированной витой пары защита основывается только на симметрии пар, металлическая защита отсутствует.

Рисунок 1.5 – Строение кабеля UTP

У экранированной витой пары FTP вокруг сердцевины кабеля для всех пар имеется единый металлический экран. Обычно такое экранирование выполняется алюминиевой лентой (фольгой) с пластиковым армированием, наматываемой по длине внахлёст для обеспечения повешенной прочности покрытия. Металлическая сторона ленты обращена вовнутрь и находится с проводником заземления в соприкосновении. Такая конструкция кабеля может быть дополнительно усилена металлическая оплёткой и это уже будет кабель SFTP. Оплётка улучшает защиту от помех на НЧ и добавляет прочности.

В кабеле STP каждая пара отдельно экранирована защитной металлической лентой. Экраны соединены единой нитью заземления. Помимо защиты каждой пары может быть и общий экран – оплётка (S/STP).

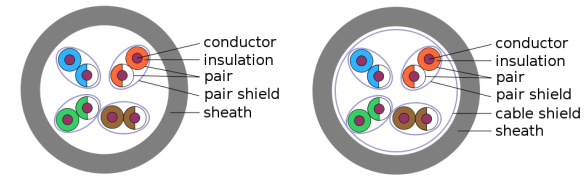

Рисунок 1.6 – Строение кабелей STP и S/STP

Кабели классифицируются по категориям. Основанием для отнесения к одной из категорий служит максимальная частота передаваемого сигнала.

Категории:

• Категория 6 – неэкранированные или экранированные кабели на основе витой пары с волновым сопротивлением 100 Ом и рабочим диапазоном частот до 250 МГц.

• Категория 5е – неэкранированные или экранированные кабели на основе витой пары с волновым сопротивлением 100 Ом и рабочим диапазоном частот до 100 МГц.

• Категория 5 – неэкранированные или экранированные многопарные кабели на основе витой пары с волновым сопротивлением 100 Ом и рабочим диапазоном частот до 100 МГц.

• Категория 3 – неэкранированные многопарные кабели на основе витой пары с волновым сопротивлением 100 Ом и рабочим диапазоном частот до 10 МГц.

Многопарные кабели категорий 3 и 5 могут использоваться только в магистральных подсистемах СКС для передачи низкоскоростных сигналов.

Витая пара используется для передачи данных на скорости 10 Мбит/с и 100 Мбит/с на расстояние не больше нескольких сотен метров.

С точки зрения конструкции волоконные оптические кабели (ВОК) в СКС бывают трёх типов: витой конструкции, с профилированным сердечником и с одной трубкой.

В витой конструкции волокна с нанесенным вторичным покрытием или модули с волокнами концентрически навиваются вокруг центрального элемента. Центральный элемент выполняет функцию силового элемента и может быть, как металлическим, так и неметаллическим. Он обеспечивает высокую прочность кабеля на разрыв и уменьшает массу кабеля, если используется неметаллический силовой элемент. При необходимости между кабельным сердечником и оболочкой может быть проложен слой арамидных линий или лент из стекловолокна.

Рисунок 1.7 – Строение ВОК витой конструкции

Волоконный оптический кабель с профилированным сердечником представляет собой пластиковый стержень с продольно расположенными в нем пазами. Пазы располагаются вокруг сердечника спиралеобразно или с периодической сменой направления. В этих пазах волокна с нанесенным первичным покрытием размещаются свободно. Диаметр профильного сердечника от 6 до 12 мм в зависимости от количества волокон. Имеет центральный силовой элемент.

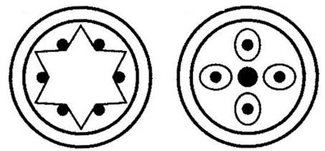

Рисунок 1.8 – Строение ВОК с профилированным сердечником

Третий тип ВОК включает в себя пластиковую трубку со свободно размещёнными в ней волокнами в первичном покрытии. Трубка имеет диаметр от 5 до 10 мм. Роль силового элемента играют проволоки из стали или стеклопластика в защитной оболочке кабеля. Между сердечником и оболочкой может быть проложен слой из арамидных лент [4].

Рисунок 1.9 – Строение ВОК с одной трубкой

1.6 Принципы администрирования СКС

Принципы администрирования или управления СКС целиком и полностью определяются её структурой. Выделяют одноточечное и многоточечное администрирование.

Многоточечное администрирование – управление СКС, которая построена по архитектуре иерархической звезды, а значит включает в себя магистральную подсистему хотя бы одного уровня. Основным признаком этого типа администрирования является необходимость выполнения переключения как минимум двух шнуров или элементов, которые их заменяют, в общем случае изменения конфигурации. Данный принцип позволяет вести наиболее гибкое управление и добавляет дополнительные возможности адаптации СКС для поддержки новых приложений.

Одноточечное администрирование применяется в тех случаях, когда требуется максимально упростить управление кабельной системой. Его отличительным признаком является то, что все информационные розетки рабочих мест соединяются напрямую с коммутационным оборудованием в единственном техническом помещении. Данная архитектура может использоваться для СКС, проектируемой в одном здании и не имеющей магистральной подсистемы. Этот тип администрирования характерен для СКС с небольшим количеством портов [3].

2 Обзор проектируемых систем

2.1 Исходные данные для проектирования

Объектом проектирования является гостиница «Времена года», находящаяся по адресу Краснодарский край, г.Анапа, пос. Витязево, ул. Лермонтова 2б. В данном регионе очень мягкий и тёплый климат, но несмотря на это оборудование, устанавливаемое на улице, должно быть защищено от пыли и дождя. Гостиница состоит из основного двухэтажного здания и одноэтажной пристройки, показанных в приложении А. Имеется небольшая дворовая территория, летняя кухня и парковка. Весь двор покрыт крупной тротуарной плиткой, которую достаточно просто демонтировать и установить на место в случаем необходимости прокладки кабеля между зданиями. Требованием заказчика является проектирование системы пожарной безопасности, организация системы видеонаблюдения в коридорах гостиницы, на дворовой территории, летней кухне и парковке. На данный момент в гостинице имеется один WiFi роутер, но его мощности и зоны покрытия не хватает для удовлетворения потребности в скорости и объёме передаваемых данных всех жильцов. Поэтому необходимо заменить используемый маршрутизатор на более мощный и расставить дополнительные точки доступа по территории. Последний элемент в данной выпускной квалификационной работе это организация системы контроля и управления доступом. Заказчик требует, чтобы было использовано пусть и не самое дешевое, но современное и надёжное оборудование. Все технологические решения согласованы с заказчиком, руководителем выпускной квалификационной работы и консультантом, ведущим инженером УСПД РТРС в городе Хабаровск Мартыненко В.А.

2.2 Система пожарной безопасности

Пожарная сигнализация – это основной элемент в системе безопасности любого предприятия. Системы пожарной сигнализации постоянно совершенствуются, изобретаются новые способы обнаружения пожара, снижается процент ложных тревог. На любом предприятии, в каждой организации необходимо иметь такую систему. Это обусловлено не только желанием владельца обезопасить своё имущество, жизнь и здоровье сотрудников, но и государственными стандартами и нормативными актами МЧС. В целом пожарная сигнализация предназначена для выявления пожара на начальной стадии возгорания и передачи сигнала тревоги на пульт охраны.

Новейшим шагом в развитии систем пожарной безопасности стала автоматическая пожарная сигнализация (АПС). АПС кроме выполнения своей основной функции, также запускает систему оповещения людей о пожаре, приводит в действие установки автоматического пожаротушения, системы удаления дыма из помещений и другую противопожарную автоматику. Это система быстрого и автоматизированного реагирования на возникновение очага пожара и задымления, обнаруженных пожарными датчиками.

Система пожарной сигнализации состоит из следующих основных компонентов:

• Контрольная панель – это прибор, который занимается анализом состояния пожарных датчиков и шлейфов, а также отдаёт команды на включение пожарной автоматики. Это центральный элемент пожарной сигнализации.

• Источник бесперебойного питания, служащий для обеспечения непрерывной работы сигнализации даже при отсутствии электропитания.

• Различные типы пожарных датчиков (извещателей). Служат для обнаружения очага пожара и участков задымления.

Основные факторы, на которые реагирует пожарная сигнализация – это концентрация дыма в воздухе, повышение температуры, наличие в воздухе угарного газа и открытого огня. На каждый из этих факторов существуют свои пожарные датчики.

Тепловой пожарный датчик реагирует на изменение температуры в помещении. Он бывает пороговый, с заданной температурой срабатывания и интегральный, реагирующий на скорость изменения температуры. Данный тип извещателей применяется в тех помещениях, в которых невозможно установить дымовые датчики.

Дымовой пожарный датчик срабатывает при наличии дыма в воздухе. Но как показывает практика, он также реагирует на пыль и на пары. Это самый распространённый тип датчиков. Используется везде, кроме курилок, запылённых помещений и комнат с влажными процессами.

Датчики пламени реагируют на наличие открытого огня. Используются в местах, где есть вероятность возникновения пожара без предварительного тления, то есть в столярных помещениях и хранилищах горючих материалов.

Последним изобретением в области противопожарных систем являются комбинированные извещатели. Разработчики достаточно долгое время были озадачены проблемой создания датчика, который бы реагировал на все факторы пожара в совокупности, что увеличило бы точность и скорость обнаружения возгорания, а также уменьшив количество ложных срабатываний пожарной сигнализации. На данный момент наиболее популярными являются датчики, реагирующие на наличие дыма в воздухе, скорость изменения температуры и гарантированно срабатывающие при достижении температурой порогового значения.

Системы пожарной сигнализации делятся на адресные и аналоговые по способу позиционирования места возгорания.

Аналоговые системы определяют место пожара по номеру пожарного шлейфа. В один шлейф может быть подключено до 30 пожарных датчиков. Точность определения пожара в данной системе невысокая. Но это становится не важным в случае больших помещений, к тому же стоимость всех элементов дешевле, чем в адресной системе в 2-3 раза. Также плюсом является то, что данная система гораздо проще при проведении пусконаладочных работ.

Адресная пожарная сигнализация точно указывает на место возникновения пожара. Эта система является более современной и высоконадёжной. Данный тип сигнализации не заменим на крупных объектах. Несмотря на высокую стоимость компонентов, как правило, применение адресной сигнализации выходит дешевле, поскольку по нормативам адресных датчиков устанавливается в 2 раза меньше, чем аналоговых. Следовательно, потребуется меньшее количество материалов и объём монтажных работ существенно сократится.

По способу опроса пожарных датчиков пожарные сигнализации делятся на лучевые и кольцевые.

В лучевых схемах опрос извещателей происходит по шлейфам, расположенным по топологии звезда, центром которой является пожарная централь. При повреждении шлейфа выявление места обрыва или короткого замыкания затруднено.

Для повышения надёжности работы системы и простоты эксплуатации всё чаще стал применяться метод опроса по кольцу. Поскольку опрос идёт одновременно с двух сторон, то это даёт возможность продолжения работы данной схемы пожарной сигнализации даже при повреждении в одном месте шлейфа.

2.3 Система видеонаблюдения

Система видеонаблюдения – это аппаратно-программный комплекс, созданный для просмотра и автоматической записи аудио-видео информации. В наши дни системы видеонаблюдения стали надежным способом контроля неприкосновенности прав личности, безопасности жизни человека, а также сохранности материальных ценностей. Используется повсеместно, будь то крупное предприятие, завод, небольшое кафе, или даже парковочное место.

В зависимости от типа используемого оборудования системы видеонаблюдения подразделяются на аналоговые и цифровые.

Аналоговые системы видеонаблюдения как правило используют при недостатке бюджетных средств, поскольку организация такой системы обходится гораздо дешевле, чем цифровой. Минусом является несколько худшее разрешение видеокамер. С другой стороны, есть возможность удалить эти видеокамеры до 400 м от видеорегистратора, так как соединяются видеокамеры с ним коаксиальным кабелем.
