Однако такая точка доступа не очень подходит для размещения внутри помещения вследствие направленности своей антенны. Поэтому дополнительно была выбрана TP-Link TL-WA801ND (Рисунок 3.3). Её функционал полностью дублирует точку доступа, рассмотренную ранее за исключением того, что её антенны являются всенаправленными и она предназначена для использования внутри помещения [6].

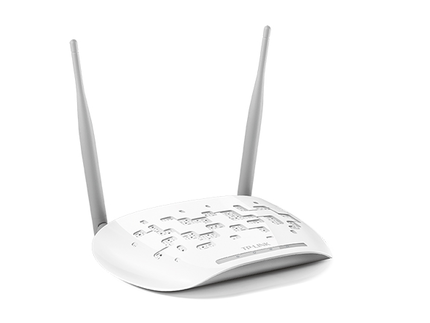

Рисунок 3.3 – Точка доступа TP-Link TL-WA801ND
Питание точек доступа осуществляется по технологии PoE. Для этого необходимо использовать инжектор TP-Link TL-POE150S (Рисунок 3.4). Он автоматически определяет требуемую мощность и поддерживает стандарт IEEE 802.3af [6].
Рисунок 3.4 – Инжектор TP-Link TL-POE150S
Для того, чтобы организовать систему пожарной безопасности необходимы следующие базовые элементы: приёмно-контрольный прибор (ПКП), пожарные извещатели, блок преобразования интерфейсов, ПК.
Исходя из соображений простоты реализации и экономической эффективности было принято решение об использовании двух одношлейфовых ПКП. В первый шлейф будет заключён первый и второй этаж гостиницы, а во второй – летняя кухня и одноэтажный корпус. Под описанные выше требования наиболее подходит БСЛ240–И (Рисунок 3.5). Он предназначен для приёма и обработки данных от адресно-аналоговых пожарных извещателей. На его базе организовывается одна кольцевая двухпроводная сигнальная линия, включающая в себя до 240 адресов. Имеет сетевой интерфейс S2 [7].
Рисунок 3.5 – Приёмно-контрольный прибор БСЛ240–И
Для обеспечения минимального количества пожарных извещателей и достижения максимальной скорости и точности обнаружения очага возгорания необходимо использовать адресно-аналоговые комбинированные датчики. Такой выбор позволит отследить пожар с точностью до одного датчика и наиболее быстро среагировать, так как извещатель будет отслеживать скорость изменения температуры, достижение температурой критического значения температуры и наличие дыма в помещении. Полностью совместимыми с ПКП БСЛ240–И и удовлетворяющими требованиями являются пожарные извещатели Аврора–ДТИ исп.2 (Рисунок 3.6). Они имеют встроенный изолятор КЗ, двухцветный индикатор и встроенный речевой оповещатель. Дополнительной особенностью является улучшенные алгоритмы светокомпенсации и улучшенная система компенсации запылённости, что ускоряет обнаружение дыма. В конструкции имеются: 2 пылесборника, система отражателей для защиты от фоновой освещённости, встроенная защитная сетка для исключения попадания внутрь насекомых, геркон для тестирования извещателя припомощи магнита [7].
Рисунок 3.6 – Извещатель комбинированный Аврора–ДТИ исп.2
Для связи системы пожарной безопасности с ПК и дальнейшей её настройки и конфигурирования необходим специальный блок преобразования интерфейсов. Поскольку выбранный ПКП имеет сетевой интерфейс S2, то необходим такой преобразователь, который бы связывал этот интерфейс с USB. Таким преобразователем является БПИ RS-И (Рисунок 3.7), производимы компанией АргусСпектр [7].
Рисунок 3.7 – Блок преобразования интерфейсов БПИ RS-И
Центральным элементом в системе видеонаблюдения является видеорегистратор. Он должен иметь количество каналов, равное количеству видеокамер, достаточную пропускную способность, работать с современными видеокодеками. По требованию заказчику будет проектироваться система IP-видеонаблюдения. Компания Hikvision является признанным мировым лидером в производстве систем видеонаблюдения и на сегодняшний день имеет торговые представительства более, чем в 100 странах. Поэтому видеорегистратор был выбран именно этого производителя, модель DS-7716NI-E4/16P (Рисунок 3.8). Он поддерживает до 16 IP камер. Имеет входную пропускную способность 100Мбит/с и исходящую, равную 80 Мбит/с. Поддерживает современный видеокодек H.264. Имеет HDMI и VGA видеовыходы с разрешением 1920х1080p. Что немаловажно, все 16 портов для IP-видеокамер поддерживают технологию PoE, а также имеется Ethernet интерфейс, что позволит удалённо наблюдать за обстановкой на территории гостиницы. Наличие 4 HDD по 4 Тб каждый исключает необходимость в отдельном видеосервере [8].

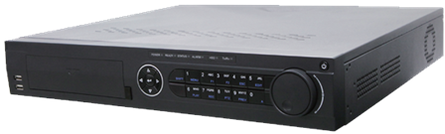

Рисунок 3.8 – Видеорегистратор DS-7716NI-E4/16P
Исходя из того, что система видеонаблюдения проектируется в гостинице, то IP-видеокамеры необходимо выбирать небольшого размера, чтобы они не привлекали к себе много внимания и не вызывали дискомфорта у отдыхающих. Для большей совместимости будем использовать IP-видеокамеры того же производителя, что и видеорегистратор. В качестве уличных камер будем использовать мини IP-камеру DS-2CD2022-I (Рисунок 3.9). Она обладает CMOS матрицей 1/2.8”, высокой чувствительностью 0.01 Люкс, углом обзора 85° и механическим ИК-фильтром, действующим до 30 м. Способна записывать FullHD видео в режиме реального времени. Формат видеосжатия H.264. Имеет стандарт защиты IP66. Питание обеспечивается через PoE [8].

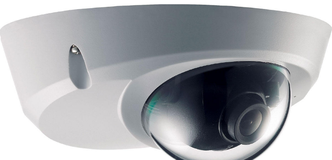

Рисунок 3.9 – Уличная мини IP-камера DS-2CD2022-I
Для ведения видеофиксации внутри гостиницы используем купольные IP-видеокамеры BD4330DS (Рисунок 3.10). Они имеют матрицу КМОП 1/2.7” OmniVision с чувствительностью 0.1 Люкс днём и 0.05 Люкс ночью. Угол обзора, который может быть равен 91° (2.8 мм), 71° (4 мм), 51° (6 мм), 40° (8 мм), 27° (12 мм), 20° (16 мм). Есть 4 настраиваемых датчика движения, что актуально для видеосъёмки внутри помещений, поскольку нет необходимости запечатлять пустые коридоры. Формат видеосжати H.264. Питание обеспечивается через POE. Видеокамеры также имеют небольшие габаритные размеры, чтобы при отдыхе у туристов не было ощущения, что за ними круглосуточно ведётся видеонаблюдение [8].
Рисунок 3.10 – IP-видеокамера BD4330DS
В качестве системы контроля и управления доступом будут использоваться электронные замки со встроенным считывателем. По требованию заказчика замки выбраны беспроводные. Они выполняются по технологии офлайн. Было решено использовать продукцию компании Adel, которая является ведущим производителем электронных замков для гостиниц. Замки установлены в том числе и на улице, поэтому выберем Adel 737UMFB1800-PP (Рисунок 3.11), который имеет защиту по стандарту IP63 и возможность эксплуатации в температуре, соответствующей климату расположения гостиницы. Питание осуществляется от 4 батарей АА, которых хватает примерно на 15000 открываний двери. Замок запоминает последние 864 открывания, включая открывания механическим ключом [9].
Рисунок 3.11 – Электронный замок Adel 737UMFB1800-PP
Для программирования каждого замка и ключа необходим специальный энкодер. Совместимым с выбранным замком является энкодер для RF-карт ADEL-7MFF (Рисунок 3.12) с USB интерфейсом [9].

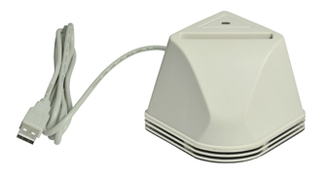

Рисунок 3.12 – Энкодер для RF-карт ADEL-7MFF
Для соединения IP-видеокамер с видеорегистратором и WiFi роутера с точками доступа необходимо использовать кабель UTP 4PR категории 5e (Рисунок 3.13). Срок службы 25 лет. Рабочая температура от -30 до 75 °С [12].
Рисунок 3.13 – Кабель UTP 4PR
Питание и передача информации от пожарных извещателей к приёмно-контрольному прибору осуществляется по двухпроводной линии. Был выбран специальный кабель КПСВВнг-LS 1х2х0,75 (Рисунок 3.14), не поддерживающий горение с сечением жилы 0,75 мм2 и подходящим сопротивлением на километр. Срок службы не менее 30 лет [12].
Рисунок 3.14 – Кабель КПСВВнг-LS 1х2х0,75
3.2 Архитектурная стадия проектирования
Главное здание гостиницы имеет размеры 16,2 × 13 м. Высота этажа составляет 2,94 м. Толщина межэтажного перекрытия 0,3 м. Толщина внешних и внутренних стен равна 0,4 м.
Размеры одноэтажной пристройки составляют 5,4 × 27,9 м. Высота равна 2,9 м. Толщина внешних стен имеет значение 0,3 м, а внутренних – 0,2 м.
На основании выбранного оборудования было принято решение использовать только аппаратную, которая будет расположена в помещении первого этажа основного корпуса гостиницы, указанном на плане в приложении А. Комната имеет площадь 15 м2, что соответствует стандарту TIA/EIA – 569A. Данное помещение оборудовано системами вентиляции и освещения, а после проектирования предусмотрено наличие пожарной сигнализации и двери с электронным замком на входе. В аппаратной будет организован стенд пожарной безопасности, на котором расположатся 2 одношлейфовых ПКП, ИБП и краткая инструкция по эксплуатации. Также здесь будет находиться видеорегистратор, к которому по топологии звезда подключаться все видеокамеры.
Внутри всех помещений имеется потолочный плинтус с встроенным кабель-каналом, поэтому по возможности прокладывание кабеля производиться именно по нему. При необходимости будет использоваться кабель-канал, проложенный по потолку.
Для правильного выбора кабель-канала необходимо учитывать, что его Кзаполн по стандарту TIA/EIA – 569A должен быть равен 50%. При данной степень заполнения упрощается эксплуатация сети и есть возможность расширения кабельной системы. В ходе проектирования было установлено, что в одном кабель-канале будет проложено не больше 2 кабелей КПСВВнг-LS. Его наружный диаметр составляет 5,6 мм, а значит 2 таких кабеля будут занимать примерно 12 мм. При использовании кабель-канала МЭК 16 х 16 мм будет обеспечиваться необходимый запас. Для того, чтобы в аппаратной поднять провода, соединяющие видеорегистратор с видеокамерами, используется кабель-канал, вмещающий в себя 10 кабелей UTP 4PR диаметром 5 мм. Будет использоваться ЭКОПЛАСТ МЕХ 25 х 40 мм, отвечающий нормам. На втором этаже для поднятия 3 кабелей UTP 4PR диаметром 5 мм и 2 кабеля КПСВВнг-LS диаметром 5,6 мм к потолочному плинтусу проложим кабель-канал IEK Электор 25 х 16 мм. В случае прокладки на улице будет использоваться кабель-канал МЭК 16 х 16 мм, поскольку ему необходимо будет вмещать 1-2 кабеля.
Между первым и вторым этажами гостиницы в межэтажном перекрытии требуется проложить закладную трубу, необходимую для защиты кабеля. Параметры трубы выбираются согласно отраслевым нормам ОСТН-600-93. Внутренняя поверхность трубы не должна иметь заусенцев и острых кромок. В неё необходимо проложить 3 кабеля UTP 4PR диаметром 5 мм и 2 кабеля КПСВВнг-LS диаметром 5,6 мм. Исходя из норм используется закладная труба диаметром 50 мм. Толщина межэтажного перекрытия 0,3 м, а значит длина закладной трубы с запасом 10% должна составлять 0,4 м.
При прокладывании кабеля сквозь стену будет также использоваться закладная труба. Максимум она будет вмещать в себя 3 кабеля диаметром 5 мм. Исходя из норм используем закладную трубу диаметром 30 мм. Общая толщина стен равна 10 м, значит длина закладной трубы с запасом 10% будет равна 11 м.
В местах соединения главного корпуса с летней кухней и вторым корпусом необходимо прокладывать кабель под землёй. Двор гостиницы покрыт крупной тратуарной плиткой, что упрощает её демонтаж и установку на место. Для защиты кабеля при подземной прокладке будут использоваться защитные полиэтиленовые трубы (ЗПТ). В них будет проложено максимум 2 кабеля диаметром 5,6 мм. Следовательно, диаметр ЗПТ должен быть равен 20 мм. Длина ЗПТ между главным корпусом и летней кухней с запасом 3,5 м, а при прокладке на территории двора – 9 м.
Расположение аппаратуры и соединительных линий представлено в приложении А и приложении Б.
3.3 Телекоммуникационная стадия проектирования
Основной задачей телекоммуникационной стадии проектирования является расчёт количества компонентов, необходимых для создания СКС. Также рассматриваются схемы соединения устройств и особенности проектирования различных систем. Рассмотрим основные моменты организации всех проектируемых систем, обосновывая те или иные проектные решения.
В системе пожарной безопасности гостиницы «Времена года» используются комбинированные извещатели Аврора–ДТИ исп.2. При проектировании было решено использовать именно их, поскольку они имеют увеличенную зону фиксирования пожара. Это очень важно при реализации такой системы в гостинице, так как установка минимального числа пожарных извещателей позволяет сохранить эстетическую красоту помещений. Данные извещатели распознают пожар в области 50 м2 вокруг себя, что позволяет установить их в каждом помещении и коридоре в количестве одной штуки. Было решено использовать кольцевую топологию для организации системы пожарной безопасности. Данная топология является наиболее надёжной, поскольку система работает в двух направлениях и в случае повреждения в одном месте кабеля, либо выхода из строя одного датчика, система продолжит работать. После установки извещателей им присваивается адрес программатором Аврора-3П. Аврора–ДТИ исп.2 имеют в своей конструкции геркон. Это позволяет после монтажа системы при помощи магнита проверить её работоспособность. К каждому датчику подносится магнит и если он исправен, то должен раздаться сигнал о наличии пожара. Используемые приёмно-контрольные приборы БСЛ240–И имеют интерфейс S2, который через блок преобразования интерфейсов БПИ RS-И соединяется с компьютером. Дальнейшее конфигурирование и управление системой осуществляется при помощи лицензионного программного обеспечения (ПО) производителя. Каждый пожарный датчик имеет встроенное устройство голосового оповещения. При обнаружении пожара включается сигнал тревоги, и информация о сигнализирующем извещателе отображается в ПО. В качестве средств тушения пожара на каждом этаже основного корпуса, на летней кухне, в обоих концах второго корпуса будут установлены огнетушители.
