Для реализации беспроводной сети на территории офиса, достаточно использовать резервирование только для поддержания работы маршрутизатора, точек доступа, питающихся по витой паре от коммутатора, расположенного в служебном помещении левого крыла.
Максимальная мощность всего оборудования равна 257 Вт. Время автономной работы равно 60 минут. Этого достаточно для оперативного реагирования и включения дизельного генератора.
Исходя из перечисленных ранее условий, выбираем источник бесперебойного питания SMX750I
Таблица 3.8 - Технические характеристики SMX750I
| Максимальная выходная мощность | 600 Ватт |
| Номинальное выходное напряжение | 230 |
| Искажения формы выходного напряжения | Менее 5% |
| Выходная частота (синхронизированная с электросетью) | 50/60Hz +/- 3 Hz |
| Диапазон входного напряжения при работе от сети | 60 - 286В |
| Тип батареи | Необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом : защита от утечек |
| Защита от перегрузки в системе постоянного тока | 60А |

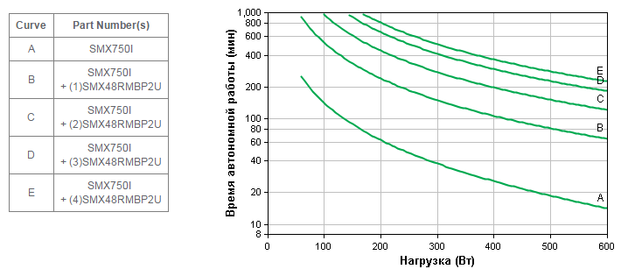

Исходя из рисунка 3.7, время автономной работы при мощности 200 Вт, равно 60 минут.
Рисунок 3.7 – Диаграмма времени автономной работы
3.8 Разработка структурной схемы организации сети
Беспроводная сеть, которую планируется реализовать, будет основана на новом стандарте IEEE 802.11n.
Оптический кабель подключается с помощью медиаконвертера к маршрутизатору, а маршрутизатор подключается по витой паре к коммутатору. К коммутатору подключено 10 wifi точек доступа по витой паре, 4 из которых являются запасными, а 6 расположены в правом и левом крыле офиса.
Организация сети доступа
-
Организовать сеть беспроводного доступа, для чего приобрести и установить 10 точек доступа Ubiquiti UniFi AP по 5 точкек в каждом крыле .
-
Коммутатор UniFi Switch 48-500W и маршрутизатор разместить в рабочем помещении левого крыла.
-
Настроить коммутаторы, определить точки доступа. Обеспечить мониторинг и защиту сети.
-
Организация подключения к сети Internet.
4 Монтаж и измерение реального покрытия

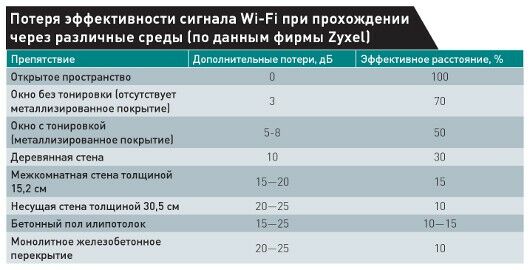

После осмотра плана офиса, определения мест нахождения будущих пользователей, было решено установить по пять точек доступа в правом и левом крыле. Месторасположения точек доступа было выбрано в коридоре и между отделами для сокращения количества стен и перекрытий, препятствующих прохождению сигнала. На рисунке показана также потеря эффективности WI-Fi при прохождении через различные среды
Рисунок 4.1 – Изменение эффективности сигнала Wi-Fi.
С учетом потери эффективности сигнала, при прохождении через стены, рассчитаны расстояния прохождения сигнала от точек доступа в каждом крыле
Расчет расстояния прохождения сигнала в левом крыле.
| Точки доступа | Расстояние без преград, м. | Максимальное количество перегородок до следующей точки доступа | Минимальное расстояние с учетом преград, м. |
| №1 | 500 | 3 | 9 |
| №2 | 500 | 3 | 9 |
| №3 | 500 | 3 | 9 |
| №4(запасная) | 500 | 2 | 15 |
| №5(запасная) | 500 | 2 | 15 |
Расчет расстояния прохождения сигнала в правом крыле.
| Точки доступа | Расстояние без преград, м. | Максимальное количество перегородок до следующей точки доступа | Минимальное расстояние с учетом преград, м. |
| №6 | 500 | 3 | 9 |
| №7 | 500 | 3 | 9 |
| №8 | 500 | 3 | 9 |
| №9(запасная) | 500 | 2 | 15 |
| №10(запасная) | 500 | 2 | 15 |

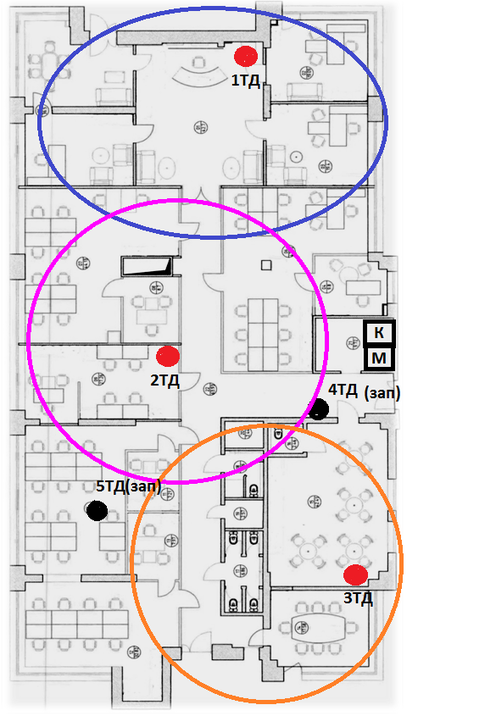

Рисунок 4.2 Итоговое покрытие левого крыла

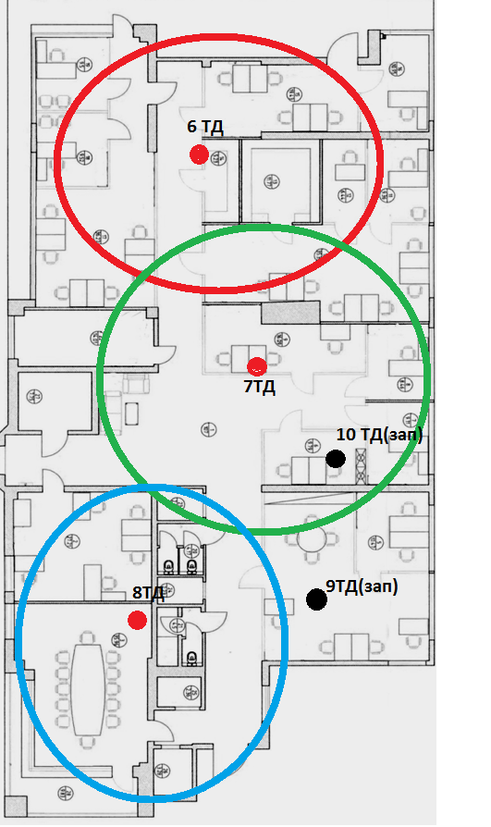

Рисунок 4.3 Итоговое покрытие правого крыла
Как мы видим на итоговом покрытии удачное месторасположение точек доступа покрывает практически всю площадь офиса сетью wi-fi, а запасные точки доступа, обеспечивают сетью при необходимости ее в залах для переговоров.
5 Надежность системы
Надежность объекта - его свойство сохранять во времени и устанавливаемых пределах значения всех параметров, характеризующих качество передачи информации в заданных режимах и условиях применения, технического обслуживания, ремонтов, хранения и транспортирования.
Комплексный показатель надежности – коэффициент готовности (Кг), определяющий вероятность работоспособности объекта в произвольный момент времени (кроме планируемых периодов, в течение которых использование объекта не предусматривается).
Надежность является сложным свойством, которое в зависимости от назначения объекта и условий его эксплуатации состоит из следующих свойств: безотказности, долговечности, ремонтопригодности.
Безотказность - свойство системы передачи (СП) непрерывно сохранять работоспособность в течение некоторого времени или некоторой наработки, без вынужденного перерыва.
Долговечность - свойство объекта сохранять работоспособное состояние до наступления предельного состояния при установленной системе технического обслуживания и ремонта.
Для количественной оценки надежности объекта используют вероятностные и статистические показатели:
- вероятность безотказной работы P(t) - вероятность того, что в пределах заданной наработки отказ объекта не возникает;
- интенсивность отказов;
- среднее количество отказов в единицу времени, 1/ч;
- наработка на отказ ТСР - среднее время между отказами системы (элемента), ч.
Требуемые показатели качества и надежности аппаратуры приведены в таблице 5.1.
Таблица 5.1 - Показатели качества и надежности аппаратуры
| Используемое оборудование | Среднее время между отказами, Тср, ч | Время восстановления, Тв, ч |
| Маршрутизатор UniFi Security Gateway | 18000 | 2 |
| Коммутатор UniFi Switch 24-250W | 16000 | 5 |
| Точка доступа Ubiquiti UniFi AP | 19000 | 4 |
Используя перечисленные выше параметры, можно определить надежность проектируемой системы.
Если рассматривать работу сети в нормальном периоде эксплуатации оборудования при A(t) = const, функция распределения вероятности безотказной работы изделия P(t), определится по формуле 6.1.
P(t)=e–λt, (5.1)
Среднее время безотказной работы (наработки на отказ) находят как математическое ожидание случайной величины «время безотказной работы».
(5.2)
Отсюда видно, что Тср, в период нормальной эксплуатации обратно пропорционально интенсивности отказов.
(5.3)
Зная ТСР каждого элемента системы, можно определить интенсивность отказов λ каждого элемента и системы в целом. Результаты расчетов сведены в таблицу 5.2.
Элементы системы соединены последовательно. Зная интенсивность отказов λ каждого элемента, можно найти интенсивность отказов всей системы в целом по формуле 5.4
(5.4)
Подставив значения интенсивности отказов λ каждого элемента в формулу можно определить Λс.
1/ч.
Таблица 5.2 - Интенсивность отказов для устройств центра коммутации
| Используемое оборудование | Среднее время между отказами Тср, ч | Интенсивность отказов λ ,1/ч |
| Маршрутизатор UniFi Security Gateway | 18000 | 0,00005 |
| Коммутатор UniFi Switch 24-250W | 16000 | 0,00006 |
| Точка доступа Ubiquiti UniFi AP | 19000 | 0,00005 |
Определив интенсивность отказов всей системы, необходимо найти среднее время наработки на отказ Тср.с по формуле 6.5.
(5.5)
ч.
Вероятность безотказной работы Pс(t) устройств, определяется по формуле 6.6.
Pс(t)=e–Λt. (5.6)
Рассчитаем значения вероятности безотказной работы центра коммутации в течение различного времени.
P (t=24ч) =
=1,59
P (t=720ч) =
=1,49
Для оценки надежности сети, кроме перечисленных выше расчетов, необходимо произвести расчет коэффициента готовности. КГ - вероятность того, что объект окажется работоспособным в произвольный момент времени в период нормальной эксплуатации.
(5.7)
где Tср - среднее время наработки на отказ, равное 10526 часов;
ТВ - время восстановления центра коммутации.
Время восстановления работоспособности определяется по следующей формуле:
