Естественно для Точек Доступа или маршрутизаторов с Wi-Fi необходимо ориентироваться на поддержку 802.11n.

В данном разделе проведен анализ стандартов и видов беспроводных сетей, изучены проблемы безопасности, риски и механизмы защиты, исследованы виды проектирования и способы планирования беспроводных сетей. Основываясь на вышеизложенных сведениях можно приступить к проектированию и построению беспроводной сети.

2 Постановка задачи на проектирование

В целях обеспечения надежной и бесперебойной работы ООО«МЕДИПАЛ-ОНКО»,обеспечения пользователей возможностью совместного использования ресурсов всех компьютеров и периферийных устройств, возможность доступа к корпоративной информации с любого рабочего места (локального, удаленного или мобильного), необходимо спроектировать и построить беспроводную сеть Wi-Fi, предусматривающую возможность масштабирования, обеспечивающую высокую надежность.

2.1. Общие требования к сети:

- Расширяемость: возможность простой интеграции отдельных компонентов сети (пользователей, компьютеров, приложений, служб).

- Масштабируемость: возможность увеличения количества узлов и протяженность связей, а также производительности сетевого оборудования и узлов.

- Производительность: обеспечение требуемых значений параметров производительности (время реакции, скорость передачи данных, задержка передачи и вариация задержки передачи) сетевых узлов и каналов связи.

- Управляемость: обеспечение возможностей централизованного управления, мониторинга состояния сети и планирования развития сети.

- Надежность: обеспечение безотказной работы узлов сети и каналов связи, сохранности, согласованности и доставки данных без искажений узлу назначения.

- Безопасность: обеспечение защиты данных от несанкционированного доступа.

2.2. Требования к оборудованию:

- Поддержка стандарта 801.11n

- Поддержка MIMO

- Максимальная скорость беспроводного соединения 300 Мбит/с

- Централизованная/управляемая архитектура

В данном разделе поставлено задание на дальнейшее проектирование. Планируемая польза от внедрения беспроводной сети – повышение мобильности и увеличение производительности сотрудников, за счет эффективного использования рабочей силы, а также офисного пространства, станет более эффективным оперативное управление информацией.

3 Проектирование беспроводной сети

Этапы проектирования:

- изучение структуры организации;

- изучение потоков данных и приложений, для которых будет применяться сеть;

- изучение особенностей помещения и расположения пользователей;

- разведка в радио эфире;

- планирование сети и моделирование покрытия;

- выбор оборудования;

- монтаж и измерение реального покрытия.

3.1. Изучение структуры организации

Организацию возглавляет руководство компании. Организация состоит из 11 отделов:

- Секретариат;

- Бухгалтерия;

- Финансовый отдел;

- Отдел кадров;

- Юридический отдел;

- Транспортный отдел;

- Тендерный отдел;

- Отдел закупок;

- Отдел продаж;

- Экспортный отдел;

- ITотдел.

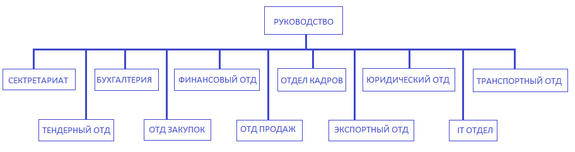

Рисунок 3.1Структура организации

3.2 Изучение потоков данных и приложений, для которых будет применяться сеть

Информационные потоки - совокупность передаваемой информации между двумя и более объектами.

Информационные ресурсы - отдельные документы и отдельные массивы документов в информационных системах.

Информационная система - организационно упорядоченная совокупность документов и информационных технологий, в том числе с использованием вычислительной техники и связи.

Рассмотрим информационные потоки в организации.

Все потоки данных передаются между серверами и компьютерами.

Таблица 3.1 Трафик по отделам

3.3 Изучение особенностей помещения и расположения
пользователей

ООО “ МЕДИПАЛ-ОНКО” является российской фармацевтической дистибьютерской компанией, которая занимается обеспечением современными лекарственными средствами учреждений системы здравоохранения России. Офис компании ООО “ МЕДИПАЛ-ОНКО” находится в офисном здании, состоит из правого и левого крыла. Левое крыло включает в себя секретариат, руководство, бухгалтерию, финансовый отдел, ITотдел, а в правом крыле располагаются отделы продаж и закупок, экспортный, транспортный, тендерный, юридический отделы и отдел кадров. Ширина левого и правого крыла 20м, длина 40 м.

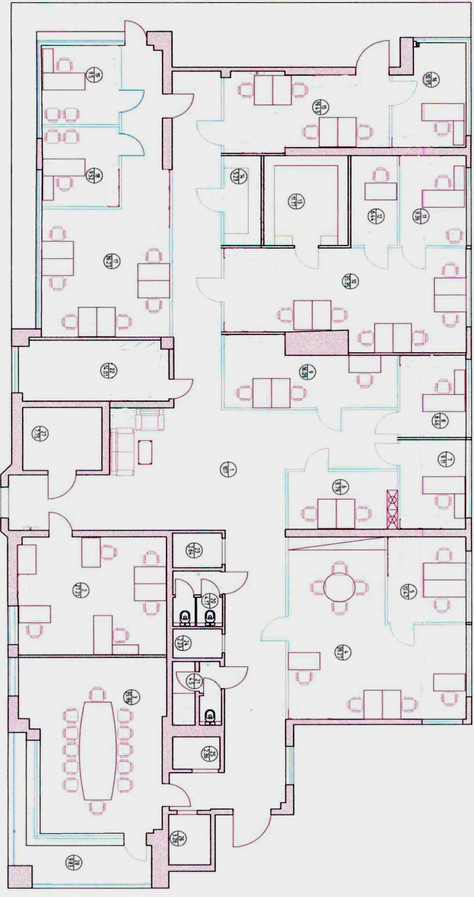

Рисунок 3.2 План левого крыла

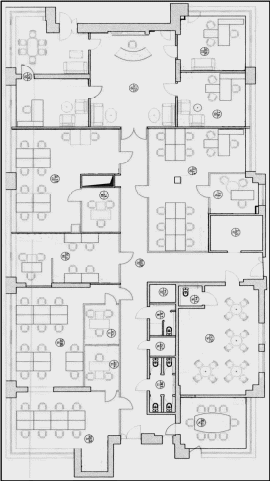

Рисунок 3.3План правого крыла

3.4 Разведка в радио эфире

Из-за использования для передачи данных радио-среды, к которой имеют доступ все желающие, зачастую качество работы Wi-Fi оставляет желать лучшего. Соседние беспроводные сети, оборудование (DECT-телефоны, bluetooth, микроволновые печи, радары и т.д.) могут занимать радио-каналы, используемые вашим оборудованием, и мешать его работе. Диапазоны 2.4 ГГц (802.11 b/g/n) и 5 ГГц (802.11 a/n) являются нерегулируемыми (в помещениях), и никто не может гарантировать, что ваше оборудование будет работать без помех.

Для оптимального выбора конкретного канала, наименее занятого другими сетями, или помехами, необходимо использовать аппаратные анализаторы спектра, отображающие распределение энергии в эфире по каналам, в реальном масштабе времени.

Для поиска мест оптимальной установки точек доступа, с учетом имеющихся помех, толщины стен и прочих препятствий, и вызванного ими естественного затухания радио-сигнала, необходимо проводить радио-разведку с применением активных излучателей (временных либо постоянных точек доступа), и специализированного программного обеспечения.

Результатом такой радиоразведки (пассивный анализ спектра и изменение уровней сигнала в точках пространства) является отчет, призванный ответить на два вопроса:

• сколько, каких точек доступа, с какими антеннами надо устанавливать, и в каких местах

• на каких радио-каналах должна вещать строящаяся радио-сеть

3.5. Планирование сети и моделирование покрытия

Моделирование покрытия сети в программе TamoGraph Site Survey.

TamoGraph Site Survey — мощный и удобный инструмент для сбора, визуализациии анализа данных в сетях Wi-Fi стандарта 802.11 a/b/g/n. Для внедрения и эксплуатации беспроводных сетей нужны профессиональные программные продукты, которые позволяют значительно упростить выполнение таких сложных и трудоемких задач как построение карт покрытия, анализ интерференции и уровня сигнала, распределение Wi-Fi-каналов, и т.п. Как раз для решения этих проблем и предназначен TamoGraph.

Большие офисы компаний или банков, гостиницы, кафе – везде, где уже используется или планируется разворачивать Wi-Fi сеть, там TamoGraph поможет существенно сократить время и расходы на планирование и обслуживание сети, увеличит ее производительность, расширит покрытие, возможно даже без приобретения дополнительного оборудования.

Ключевые особенности:

Простой и быстрый сбор данных.

Пассивные, активные и предиктивные инспектирования.

Спектральный анализ.

Всесторонний анализ беспроводных сетей с удобными и наглядными визуализациями уровня сигнала, помех, зон покрытия точек доступа, скорости передачи данных, сетевых проблем.

Автоматическое нахождение точек доступа.

Детальная информация о каждой точке доступа: рабочий канал, максимальная скорость передачи данных, данные о компании-производителе, тип шифрования и т.д.

Полная поддержка сетей стандартов 802.11n, 802.11a, 802.11b и 802.11g.Инспектирование с использованием GPS.

При расстановки точек доступа мы получаем полное покрытие высокого качества приема.

3.6 Обзор и выбор оборудования

Маршрутизатор UniFi Security Gateway

Новое устройство от Ubiquiti Networks предлагает передовые политики безопасности для защиты сети и данных: VPN-соединение по схеме «site-to-site» защищает и шифрует все данные.

Рисунок 3.4 - UniFi Security Gateway

В комплекте UniFi Security Gateway (рис.3.4) поставляется контроллер UniFi. С помощью контроллера, Вы сможете производить обнаружение устройств, предоставлять им доступ и управлять устройствам, а также настраивать безопасности и других устройств UniFi через единый интерфейс.

UniFi Security Gateway способен маршрутиизировать до 1 миллиона пакетов в секунду, помимо этого устройство сочетает в себе широкий функционал по безопасности с высокопроизводительной маршрутизацией в компактном и качественном корпусе.

Таблица 3.2Технические характеристики UniFi Security Gateway

Коммутатор UniFi Switch 24-250W

UniFi Switch — PoE коммутаторы с оптическими SFP портами US-24-250W. Благодаря использованию новейших технологий и поддержке современных стандартов, UniFi Switch являются полноценными коммутаторами третьего уровня и поддерживают все спецификации Layer-3.

Характеристики
