Рисунок 3.5 - Коммутатор UniFi Switch 24-250W
UniFi Switch 24-250W(рис.3.5) имеет 24 гигабитных Ethernet порта, а также 2 SFP порта для подключения к оптическим линиям. Суммарная пропускная способность в 26 Гб/сек обеспечивает стабильность работы даже при максимальной загрузке каждого порта без падения скорости и ошибок в обработке пакетов.
Благодаря поддержке фирменного программного обеспечения Unifi Controller, коммутатор прекрасно подойдет для создания масштабируемых систем видеонаблюдения или Wi-Fi доступа на основе оборудования серии UniFi, которое также управляются с помощью Unifi Controller.
Ubiquiti UniFi Switch 24 250 оснащен блоком питания мощностью 250 Вт. Такие характеристики позволяют коммутатору не только объединять устройства в сеть, но и обеспечивать их питанием по стандартам POE+ IEEE 802.3af/at или 24VDC Passive PoE. Максимальная мощность, выдаваемая одним портом при использовании PoE+, достигает 34 Вт, что достаточно для питания большинства PoE потребителей. Несмотря на богатый набор функций, коммутатор имеет удобный компактный корпус, занимающий при монтаже в стойку всего лишь один слот 1U High.
Данный коммутатор располагается в главном корпусе, на втором этаже в служебном помещении.
Таблица 3.3 - Технические характеристики UniFi Switch 24-250W
| Пропускная способность коммутатора | 26 гб/сек |
| Блок питания | 250 Вт |
| Ethernet порты | 24 Ethernet 1000 мб/сек |
| SFP порты | 2 |
| Обеспечение питанием устройств по стандартам | POE+ IEEE 802.3af/at; 24VDC Passive PoE |
| Монтаж в стойку | 1U High |
| Размер | 485 x 44.5 x 285 мм |
| Рабочая температура | от -5°C до +40°C |
Точка доступа Ubiquiti UniFi AP
UniFi WiFi - новейшая разработка от компании Ubiquiti Networks (UBNT). UniFi предназначен для создания сети WiFi в крупных помещениях, с большим количеством пользователей. Прекрасно подойдет для дома, офиса, склада, гостиницы, кафе или торгового центра в целом. С обновленным интерфейсом управления через AirOS 7 вы сможете без труда настроить полный доступ к системе и управлять ей так, как необходимо: выставить зоны покрытия, уровни доступа. Точка доступа UniFi AP

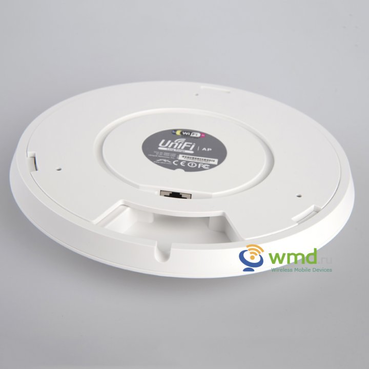

Рисунок 3.5.– Точка доступа Ubiquiti UniFi AP
Ubiquiti UniFi AP(рис.3.5) это готовое решение для создание обширной офисной сети, зоны покрытия Wi-Fi сигналом крупного офиса.
UniFi AP поддерживает внутрисетевой роуминг — бесшовный переход клиентского устройства от одной «базовой станции» к другой.
Вместе с оборудованием Ubiquiti UniFi AP, входит комплект утилит, поставляемых вместе с устройством. Этот программный комплекс позволяет гибко настраивать сетевую модель системы, построенной из нескольких десятков и даже сотен точек Ubiquiti UniFi AP. Для наглядного планирования зоны покрытия достаточно просто загрузить в программу план помещений и начать расставлять устройства, наглядно наблюдая уровень мощности сигнала в каждой конкретной точки. Такой подход позволяет оперативно выявлять проблемы и точно проектировать сеть, приобретая столько устройство, сколько действительно требуется для эффективной ее работы.
Помимо этого, простой и наглядный интерфейс программы, позволяет без проблем получать статистику по каждой из Ubiquiti UniFi AP используемой в системе, а также быстро изменять топологию сети.
Ubiquiti UniFi AP — предоставляет системному инженеру широкие возможности управления и обслуживания сети, а также контроля работы всех ее компонентов. Система сама определят «узкие места» - источники чрезмерной нагрузки на сеть и показывает их администратору. Для авторизации пользователей возможно подключить отдельный Radius-сервер, а прошивки на всех UniFi AP, входящих в одну сеть могут обновляться одновременно.
Таблица 3.4Технические характеристики Ubiquiti UniFi AP (UAP)
| Размеры | 20 x 20 x 3.65 см |
| Вес | 430 гр |
| Сетевой интерфейс | 1 х 10/100 Ethernet |
| Антенна | 2 встроенные 2х2 MIMO |
| Стандарт Wi-Fi | 802.11 b/g/n (2.4 ГГц) |
| Питание | Passive Power over Ethernet 12-24 В, 24V 0.5A PoE адаптер в комплекте |
| Максимальная потребляемая мощность | 4 Вт |
| Максимальная мощность передатчика | 20 дБм |
| BSSID | до 4х независимых сетей на канал |
| Безопасность | WEP, WPA-PSK, WPA-TKIP, WPA2 AES, 802.11i |
| Сертификаты | CE, FCC, IC |
| Монтаж | на стену / потолок (крепления в комплекте) |
| Продолжение таблицы 3.4 | |
| Рабочая температура | от -10 до +70 С |
| Влажность | от 5 до 95% (с конденсацией) |
| Расширенное управление трафиком | |
| VLAN | 802.1Q |
| Расширенный QoS | ограничение ширины канала пользователя |
| Изоляция гостевого трафика | поддерживается |
| WMM | Voice, Video, Best Effort, and Background |
| Число одновременных клиентов | более 100 |
| Поддерживаемые скорости передачи данных | |
| 802.11n | 6.5 Mbps .. 300 Mbps (MCS0 - MCS15, HT 20/40) |
| 802.11b | 1, 2, 5.5, 11 Mbps |
| 802.11g | 6, 9, 12, 18, 24, 36, 48, 54 Mbps |
Медиаконвертер DMC-920T
Данные медиаконвертеры позволяют одновременно осуществлять прием и передачу данных по одному оптическому волокну за счет использования разных длин волн для приема и передачи. Использование одного оптического волокна позволяет сократить расходы на организацию оптического канала. Медиаконвертеры работают в паре и устанавливаются в противоположных точках линии связи. Одна длина волны используется для передачи данных, вторая – для приема. DMC-920 используется для преобразования среды передачи данных между 10/100BASE-TX и 100BASE-FX.
Рис. 4.4 - DMC-920T
DMC-920T (рис. 4.4): использует длину волны 1550 нм для передачи данных (TX), 1310 нм – для приема (RX). Одномодовое оптоволокно: 9/125 мкм, 10/125 мкм, макс. расстояние 20 км.
Характеристики:
Функции медиаконвертера
-
Автоопределение скорости и автосогласование режима дуплекса на порту TX
-
Автоматическое определение полярности MDI/MDIX на порту TX
-
Переключатель для фиксированной настройки режима полного или полудуплекса
-
Режим передачи Store-and-forward
-
Режим Back-pressure и управление потоком IEEE802.3x
-
Передача на полной скорости канала
-
Индикаторы состояния на передней панели
-
Возможность использования в качестве отдельного устройства или при установке в шасси
-
Горячая замена при установке в шасси
-
Возможность удаленного управления при установке в шасси (при наличии модуля управления)
Данный медиаконвертер используется в качестве преобразование оптического сигнала в электрический, и устанавливается в специализированном помещении офиса.
Таблица 4.5
Технические характеристики DMC-920T
| Индикаторы | На устройство: Power, Speed (100Mбит/с) На порт: Full Duplex/Collision, LINK/ACT |
| Максимальный размер пакета | 1600 байт |
| Питание | 7,5В 1,5A, внешний адаптер питания |
| Мощность | 7,2 Ватт (макс.) |
| Размеры | 120 x 88 x 25 мм |
| Вес | 305 г |
| Рабочая температура | От 0 до 40° |
| Температура хранения | От -25 до 70° |
| Влажность | 10 ~ 90% без конденсата |
| Электромагнитное излучение (EMI) | FCC Class A, CISPR Class A, CE Class A, VCCI Class A |
| Длина волны | Tx 1550 нм, Rx 1310 нм |
Кабель витая пара, для наружных работ C5-UTP4205-OUTDR-2SW
Неэкранированный всепогодный кабель передачи данных (UTP) с усиленным тросом, соответствует требованиям категории 5е по стандартов ANSI/TIA/EIA-568B.2. Кабель содержит 4 витые пары, сплетенные вместе, защищенные полиэтиленовой оболочкой, для внешнего всепогодного стационарного использования, при низких температурах. В конструкцию кабеля включен металлический трос: оцинкованная (гальванизированная) сталь, что позволяет организовывать прокладку линий Ethernet на открытых пространствах.
Таблица 3.6 - Технические характеристики C5-UTP4205-OUTDR-2SW
| Производитель | Hyperline (Южная Корея) |
| Структура | 4х2х0.51 мм (AWG24) |
| Группа/стандарт | с усиленным тросом |
| Изоляция | PE, полиэтилен |
| Проводник | медная жила |
| Центральный проводник | голая медь (AWG24/1), 1 жила x 0.51 мм в диаметре |
| Диэлектрик | цельный полиэтилен диаметром 0.92 мм, цвет по стандарту TIA/EIA 568-B |
| Структура пары | скрученные проводники «витая пара» |
| Общая структура | четыре скрученные пары |
| Внешняя изоляция | цельный полиэтилен, толщина 0.65 мм |
| Температурный диапазон | - в процессе укладки -10 °C / +50 °C - фиксированное состояние -40 °C / +60 °C |
| Мин. радиус изгиба: | - фиксированная укладка 25 мм Расстояние между опорами подвеса: 100 м |
| Волновое сопротивление | 100 Ом ±15% |
| Затухание | 17 дБ/100м |
Оптический кабель СЛ-ОКМБ-1,3-03НУ-2Е2-4,0
В конструкции кабеля СЛ-ОКМБ-03НУ-1,3-2Е2-4,0 используется гибкая броня из 6 стальных оцинкованных канатных проволок прочностью 1770 Н / мм2, диаметр каждой из проволок около 0,8 мм. Диаметр брони – всего 2,8 (2,45) мм, при этом соотношение масса / прочность кабеля выше любого другого оптического кабеля. Канатные проволоки не только позволяют кабелю гнуться при прокладке, но и принимают прямолинейную форму при снятии нагрузки (пружинят). Толщина слоя внешней оболочки увеличена до 1,3-1,5 мм. Допустимый радиус изгиба – 100 мм.
Таблица 3.7 - Технические характеристики СЛ-ОКМБ-03НУ-1,3-2Е2-4,0
| Количество волокон: | 2 |
| Тип волокон: | G.652, SM 9/125 |
| Производитель волокна: | Fujikura |
| Масса кабеля: | 38 кг/км |
| Диаметр брони: | 2,8 мм |
| Диаметр по оболочке: | 5,2 мм |
| Допустимый радиус изгиба: | 100 мм |
| Допустимая раздавливающая нагрузка: | 10 кН/10 см |
| Допустимое усилие на растяжение (не менее): | 4 кН |
| Рабочая температура: | - 60 - + 70 °C |
| Стойкость к ультрафиолету: | Да |
| Оболочка не поддерживает горение: | Да |
-
Выбор источника бесперебойного питания
Согласно правилам устройства электроустановок для серверного и коммутационного оборудования, необходим 2-й класс надежности электропитания. Для электропотребителей 2-го класса предусматривается 2 независимых источника питания. Также в случае проблем и перебоев с питанием на одном из электрических источников вполне допустим определенный простой оборудования до момента полного восстановления прежнего электроснабжения.
