Таблица А9

Тип подвижного состава: ЦНИИ - ХЗ (4 - осный) Нагрузка на ось - 11,5 т Тип шпал: Железобетонные Род балласта: Щебень Количество шпал на 1км пути - 1840 План участка - Прямая Модуль упругости рельсового основания - 50мПа
V	Gш	Gк	Gб	Gh
20	0,938	70	0,152	0,057
30	0,956	71,51	0,155	0,0581
40	0,989	74,25	0,16	0,06
50	1,015	76,36	0,164	0,0616
60	1,046	78,91	0,169	0,0634

Таблица А10

Тип подвижного состава: ЦНИИ - ХЗ (4 - осный) Нагрузка на ось - 11,5 т Тип шпал: Железобетонные Род балласта: Щебень Количество шпал на 1км пути - 1840 План участка - Прямая Модуль упругости рельсового основания - 70мПа
V	Gш	Gк	Gб	Gh
20	0,994	66,35	0,161	0,06
30	1,015	67,89	0,164	0,0613
40	1,041	69,81	0,168	0,0629
50	1,085	73,02	0,175	0,0655
60	1,102	75,48	0,181	0,0675

Продолжение прил. А

Таблица А11

Тип подвижного состава: ЦНИИ - ХЗ (4 - осный) Нагрузка на ось - 11,5 т Тип шпал: Железобетонные Род балласта: Щебень Количество шпал на 1км пути - 1840 План участка - Прямая Модуль упругости рельсового основания - 90мПа
V	Gш	Gк	Gб	Gh
20	1,042	63,84	0,168	0,0627
30	1,066	65,41	0,172	0,0641
40	1,096	67,33	0,177	0,0658
50	1,148	70,78	0,186	0,0689
60	1,186	73,19	0,192	0,0711

Таблица А12

Тип подвижного состава: ЦНИИ - ХЗ (4 - осный) Нагрузка на ось - 11,5 т Тип шпал: Железобетонные Род балласта: Щебень Количество шпал на 1км пути - 1840 План участка - Прямая Модуль упругости рельсового основания - 110мПа
V	Gш	Gк	Gб	Gh
20	1,086	61,92	0,176	0,065
30	1,113	63,51	0,18	0,0666
40	1,145	65,45	0,185	0,0685
50	1,184	67,71	0,191	0,0707
60	1,247	71,49	0,202	0,0744

Продолжение прил. А

Таблица А13

Тип подвижного состава:ВЛ80к Нагрузка на ось - 23 т Тип шпал: Железобетонные Род балласта: Щебень Количество шпал на 1км пути - 1840 План участка - Прямая Модуль упругости рельсового основания – 1670 кг/см
V	Gш	Gк	Gб	Gh
20	11,46	576,33	1,92	0,66
30	11,85	595,7	1,99	0,68
40	12,28	616,96	2,06	0,7
50	12,73	639,36	2,13	0,73
60	13,2	662,56	2,21	0,76
70	13,68	686,39	2,29	0,78
80	14,17	710,76	2,37	0,81
90	14,68	735,63	2,46	0,84
100	15,19	760,97	2,54	0,87

Таблица А14

Тип подвижного состава: ВЛ80к Нагрузка на ось – 23 т Тип шпал: Железобетонные Род балласта: Щебень Количество шпал на 1км пути - 2000 План участка - кривая (R=300м) Модуль упругости рельсового основания - 1670 кг/см
V	Gш	Gк	Gб	Gh
20	10,59	799	1,77	0,64
30	10,93	823,91	1,83	0,66
40	11,3	851,42	1,89	0,68
50	11,69	880,51	1,96	0,7
60	12,1	910,71	2,03	0,73
70	12,51	941,79	2,1	0,75
80	12,94	973,62	2,17	0,78
90	13,38	1006,12	2,24	0,8
100	13,82	1039,25	2,32	0,83

ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ В

Ведомость затрат труда по техническим нормам

Таблица Г - Ведомость затрат труда по техническим нормам

Продолжение прил. В

Продолжение прил. Г

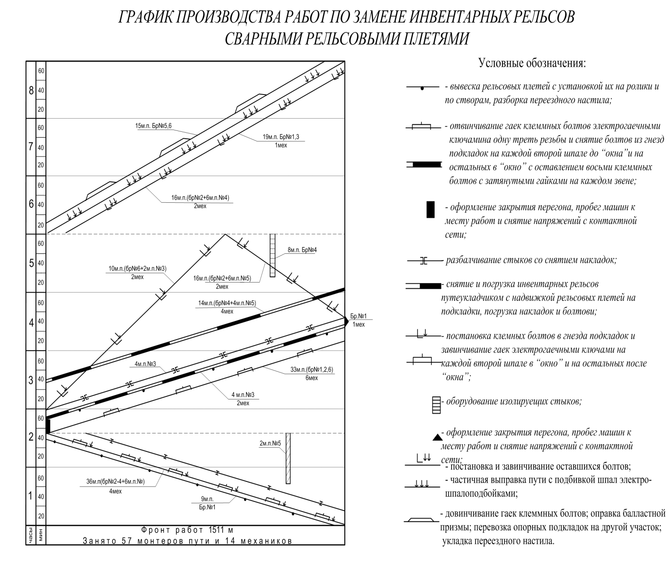

График производства работ по земене инвентарных рельсов сварными рельсовыми плетями представлен на рисунке 1

Рисунок 1- График производства работ по земене инвентарных рельсов сварными рельсовыми плетями

Продолжение прил. Г

Расчет амплитуды допускаемых изменений температур рельсов, интервалов закрепления плетей и границ интервалов закрепления

Таблица Г1

			2ЭС5К										ЭП1
1	2	3	4	5		6		7		8		9			10	11		12		13
R	V	ty	tp		[T]		tрасч		mintз		maxtз		tp	[T]			tрасч		mintз		maxtз
412	60	38	94		122		29		19		48		98	126			33		19		52
	80		85		113		20				39		91	119			26				45
	100		-		-		-				-		-	-			-				-
628	60	43	100		133		40		14		54		104	137			44		14		58
	80		93		126		33				47		97	130			37				51
	100		84		117		24				38		90	123			30				44
1334	60	47	108		145		52		10		62		111	148			55		10		65
	80		101		138		45				55		105	142			49				59
	100		93		130		37				47		98	135			42				52
653	60	43	100		133		40		14		54		104	137			44		14		58
	80		93		126		33				47		97	130			37				51
	100		84		117		24				38		90	123			30				44
532	60	41	98		129		36		16		52		101	132			39		16		55
	80		89		120		27				43		94	125			32				48
	100		81		112		19				35		87	118			25				41
638	60	43	100		133		40		14		54		104	137			44		14		58
	80		93		126		33				47		97	130			37				51
	100		84		117		24				38		90	123			30				44
прямая	60	54	112		156		63		3		66		116	160			67		3		70
	80		106		150		57				60		110	154			61				64
	100		99		143		50				53		104	148			55				58
599	60	41	98		129		36		16		52		101	132			39		16		55
	80		89		120		27				43		94	125			32				48
	100		81		71		-22				35		87	118			25				41
646	60	43	100		133		40		14		54		104	137			44		14		58
	80		93		126		33				47		97	130			37				51
	100		84		117		24				38		90	123			30				44
640	60	43	100		133		40		14		54		104	137			44		14		58
	80		93		126		33				47		97	130			37				51
	100		84		117		24				38		90	123			30				44
638	60	43	100		133		40		14		54		104	137			44		14		58
	80		93		126		33				47		97	130			37				51
	100		84		117		24				38		90	123			30				44
554	60	41	98		129		36		16		52		101	132			39		16		55
	80		89		120		27				43		94	125			32				48
	100		81		112		19				35		87	118			25				41
636	60	43	100		133		40		14		54		104	137			44		14		58
	80		93		126		33				47		97	130			37				51

Продолжение таблицы Г1

1	2	3	4	5	6	7	8	9	10	11	12	13
	100		84	117	24		38	90	123	30		44
624	60	43	100	133	40	14	54	104	137	44	14	58
	80		93	126	33		47	97	130	37		51
	100		84	117	24		38	90	123	30		44
658	60	43	100	133	40	14	54	104	137	44	14	58
	80		93	126	33		47	97	130	37		51
	100		84	74	-19		38	90	123	30		44
627	60	43	100	133	40	14	54	104	137	44	14	58
	80		93	126	33		47	97	130	37		51
	100		84	117	24		38	90	123	30		44
743	60	43	100	133	40	14	54	104	137	44	14	58
	80		93	126	33		47	97	130	37		51
	100		84	117	24		38	90	123	30		44
526	60	41	98	129	36	16	52	101	132	39	16	55
	80		89	120	27		43	94	125	32		48
	100		81	112	19		35	87	118	25		41
3297	60	41	98	129	36	16	52	101	132	39	16	55
	80		89	120	27		43	94	125	32		48
	100		81	112	19		35	87	118	25		41
894	60	50	108	148	55	7	62	111	151	58	7	65
	80		101	141	48		55	105	145	52		59
	100		94	134	41		48	99	139	46		53
608	60	43	100	133	40	14	54	104	137	44	14	58
	80		93	126	33		47	97	130	37		51
	100		84	74	-19		38	90	123	30		44
627	60	43	100	133	40	14	54	104	137	44	14	58
	80		93	126	33		47	97	130	37		51
	100		84	117	24		38	90	123	30		44

ПРИЛОЖЕНИЕ Б
