Текст из файла (страница 11)

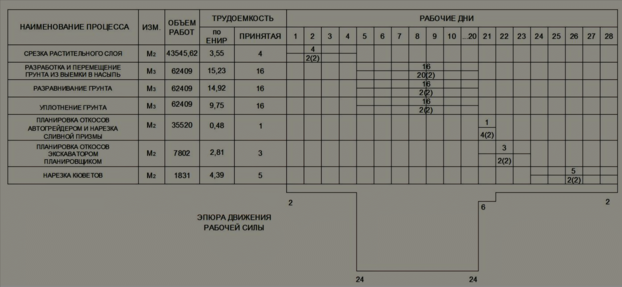

В соответствии с графиком производства работ строится график движения рабочей силы

Таблица 3.5 - График выполнения процессов по возведению насыпи экскава-тором прямая лопата Liebherr R974C Litronic

Технологическая схема и график выполнения процессов вынесены на лист

3.2.8. Техника безопасности

При разработке возведении насыпи и сооружении выемки необходимо выполнять следующие требования техники безопасности:

- перед началом работ машинист должен ознакомиться с фронтом работ и проверить техническое состояние машины;

- при наборе и перемещении грунта не допускать повороты машины с заглубленным рабочим органон;

- при разработке грунта скреперами необходимо соблюдать расстояние между ними не менее 3 м;

- землеройные машины должны быть оборудованы звуковой сигнализацией

3.2.9. Схема операционного контроля

Таблица 3.6 - Схема операционного контроля

3.3. Технология скреперных работ

3.3.1. Скрепер и скреперный комплект

Запроектировать технологию скреперных работ - значит правильно и экономически выгодно определить вид и марку скрепера, состав и модели комплектующих машин, условия, обеспечивающие наибольшую выработку комплекта, а также своевременное и качественное выполнение объема работ.

Тип и марка скрепера подобраны в соответствии с основными параметрами, составляющими техническую характеристику машин.

Вспомогательными машинами скреперных комплектов явились тракторы - толкачи и рыхлители. За счет их применения предусмотрено повысить производительность скреперов, улучшить условия эксплуатации машин и увеличить сроки работы без ремонта.

Необходимость применения толкачей и рыхлителей определяется на основе тяговых расчетов.

3.3.2. Проектирование технологической схемы разработки грунта выемки скрепером Caterpillar 621E и перемещение его в насыпь

Технологическая карта разработки грунта выемки скреперами ДЗ-87-1 с перемещением его в насыпь составлена для участка ПК 0 – ПК2+26.

Таблица 3.7 - Техническая характеристика самоходного скрепера МоАЗ-6014

Технологический процесс производства работ при сооружении земляного полотна скреперами состоит из:

- срезка растительного слоя грунта;

- разработка грунта скреперами с перемещением и укладкой в насыпи;

- разравнивание грунта в теле насыпи бульдозерами ДЗ-28 слоями 0,25 м;

- послойное уплотнение грунта в теле насыпи катком на пневмоколесах массой 25 т за 13 проходов по одному следу.

В зависимости от расположения забоев и мест отсыпки грунта движение скреперов организовано по продольной схеме (вытянутой эллиптической). Данная схема принята с учетом следующих требований:

- путь движения при наполнении и разгрузки ковша должен быть прямолинейным, а путь транспортировки - кратчайшим;

- забой должен быть такой длины, чтобы ковш скрепера загружался полностью и был рассчитан на движение скрепера с трактором-толкачом;

- длина фронта разгрузки должна быть достаточной для полной выгрузки ковша

- уклон пути на въездах и съездах должен соответствовать тяговой силе скрепера и обеспечивать безопасность движения на заданном участке.

Выемка разрабатывается скрепером послойно на всю ширину с небольшими уклонами (5-8º) в сторону набора грунта. Ширина поперечного сечения выемки позволяет скреперу развернуться на обратный ход в любом месте. Грунт перемещается в нижнюю часть насыпи, где развороты скрепера предусмотрены на не отсыпанной поверхности основания. При достижении высоты насыпи отметки при которой развороты скрепера будут невозможны, на этих участках начинают устраивать съезды и въезды, причем съезды должны иметь крутизну 1:2, 1:3, а въезды – 1:5, 1:6.

Разработка земляного полотна показана на технологической карте, а также на плане выемки и насыпи (рисунок 3.4)

Рисунок 3.4 – Схема разбивки земляного полотна

3.3.3. Проектирование скреперного забоя

Наполнение ковша скрепера следует производить на прямолинейных участках. Глубину резания при наборе грунта следует принимать для супесей – 20 см.

Выемку предусмотрено разработать скрепером послойно на всю ширину с небольшим уклоном (5…8º) в сторону набора грунта, а также срезать грунт по возможности слоем постоянной толщины.

Основные технологические параметры рабочего места скрепера приняты на основе расчетов, учитывающих рабочие параметры скрепера и тяговую силу тягача.

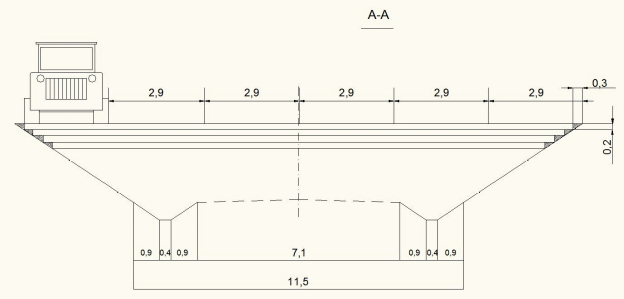

Рисунок 3.5 - Параметры скреперного забоя

Проектирование скреперного забоя ведется в следующей последовательности:

1. Определение длины пути набора грунта по рекомендуемой толщине стружки по формуле:

(3.1)

где 1,25 – коэффициент, учитывающий потери грунта в валике и призме во-лочения, q – емкость ковша скрепера, м³; Кн =1 – коэффициент наполнения ковша скрепера; Во – ширина резания, м; Кр =1,25 – коэффициент разрыхления грунта.

2. Определение количества слоев по глубине выемки

(3,2)

где Н – рабочая отметка в рассматриваемом сечении, м; δ – недобор грунта по дну выемки, м; hср – принятая средняя толщина срезаемой стружки, м.

3. Определение возможного числа проходов скрепера по ширине захвата ковша при снятии каждого слоя:

(3,3)

где Всл – ширина рассматриваемого слоя, м; Во – ширина резания, м (по технической характеристики скрепера).

3.3.4. Калькуляция трудовых затрат

Сущность технологических расчетов состоит в разработке калькуляции трудовых затрат на основании выбора компонентов машин, составления технологических схем их работы, технико-экономических расчетов. Калькуляция служит основой составления графиков производства работ, разработки ведомостей потребности в рабочей силе, материально-технических ресурсах, расчета технико-экономических показателей проекта производства работ.

В данном проекте калькуляция составлена по утвержденной форме. Она составлена для окончательно принятого варианта производства работ в соответствии с установленной структурой технологического процесса на основании ЕНиР. В калькуляции учтены не только основные работы, связанные с разработкой, укладкой, уплотнением грунта и т. д., но и все возникающие в процессе работы дополнительные операции' (снятие растительного слоя, планировка поверхностей сооружений, нарезка сливной призмы и кюветов).

Форма калькуляции заполнена последовательно по всем операциям и участкам работ. Описание каждого процесса дано в соответствии с ЕНиР и сведено в таблицу 3.8.

Таблица 3.8 -Калькуляция трудовых затрат

Окончание таблицы 3.8

В таблице 3.9 представлены технико-экономические показатели технологи-ческой схемы.

Таблица 3.9 - Технико-экономические показатели

3.3.5. Состав комплекта
