Резервное освещение должно быть предусмотрено в местах производства работ по бетонированию ответственных конструкций в тех случаях, когда по требованиям технологии перерыв в укладке бетона недопустим. Резервное освещение на участках бетонирования железобетонных конструкций должно обеспечивать освещенность 10 лк, а на участках бетонирования массивов - 5 лк на уровне укладываемой бетонной смеси.

Охранное освещение предусматривается в тех случаях, когда в темное время суток требуется охрана строительной площадки или участка строительно-монтажных работ. Для осуществления охранного освещения следует выделять часть светильников рабочего освещения. Охранное освещение должно обеспечивать на границах строительных площадок или участков производства работ горизонтальную освещенность 0,5 лк на уровне земли или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы .

6.3. Охрана окружающей среды при производстве строительно-монтажных работ

При производстве строительно-монтажных работ предусматриваются следующие мероприятия по охране окружающей среды:

-строительная площадка отсыпается на отметку не затапливаемую паводковыми водами;

-поверхностные воды со строительной площадки собираются по лоткам в сборники – отстойники и выводятся в специально отведенные места, положение которых подрядной строительной организацией согласовывается с местными санэпидемстанциями;

-под картеры строительных машин, на время их работы в границах водоохранной зоны реки, устанавливают металлические поддоны для сборки отработок горюче-смазочных материалов;

-при строительстве моста максимально использованы конструкции заводского изготовления, запас конструкций и материалов минимален, это позволяет свести до минимума объемы работ на площадке и снизить ее загрязненность;

-после окончания работ весь строительный мусор собирается и вывозится на свалку, где подлежит захоронению.

Приложение А

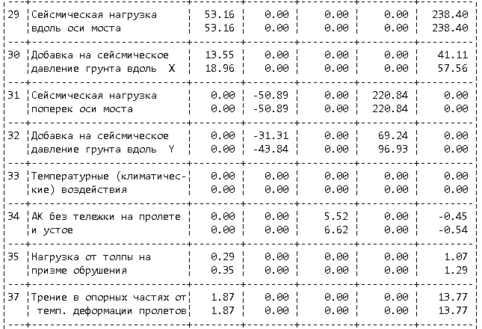

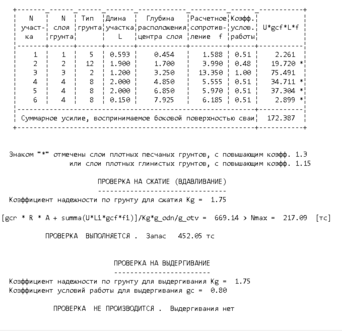

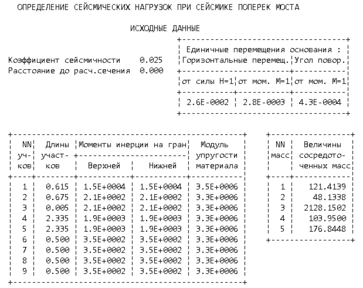

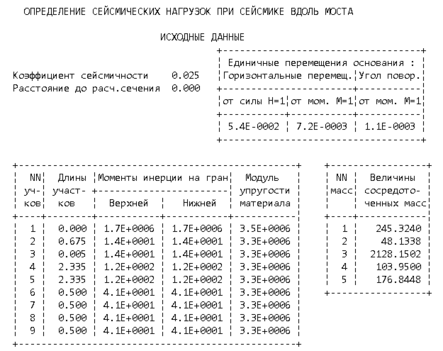

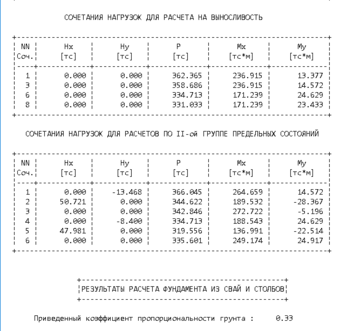

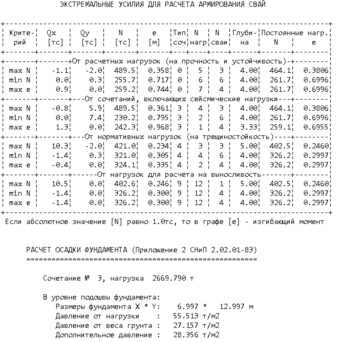

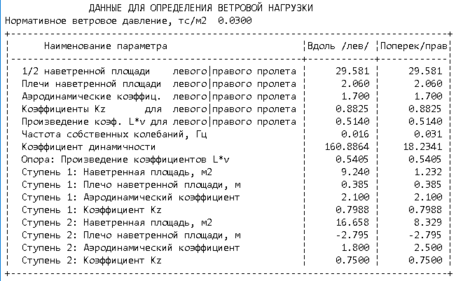

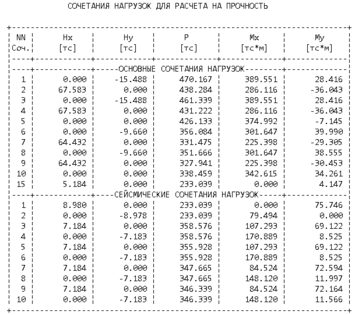

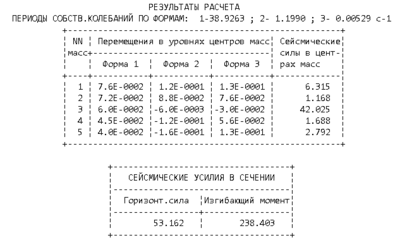

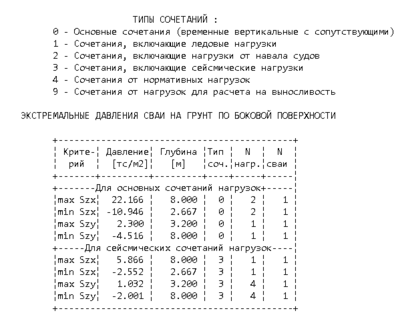

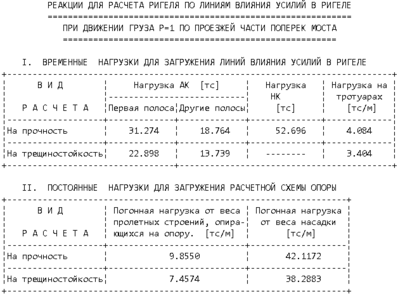

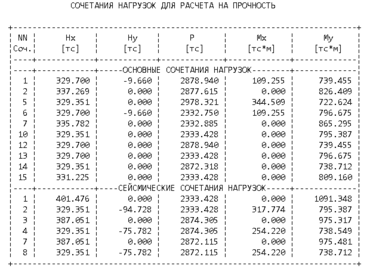

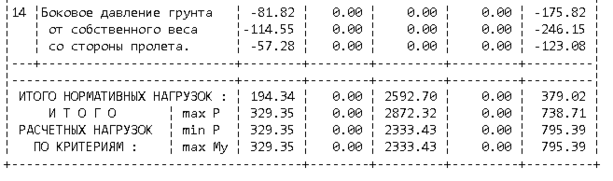

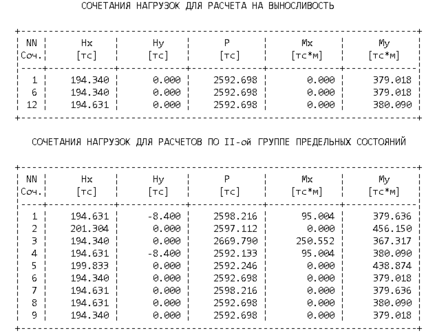

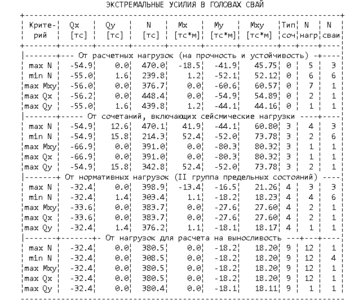

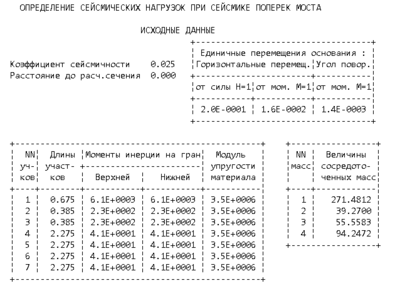

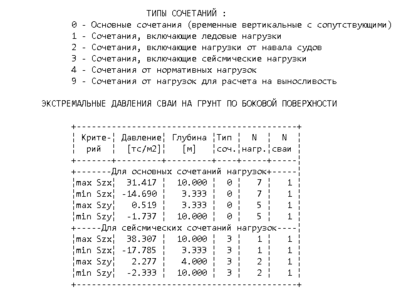

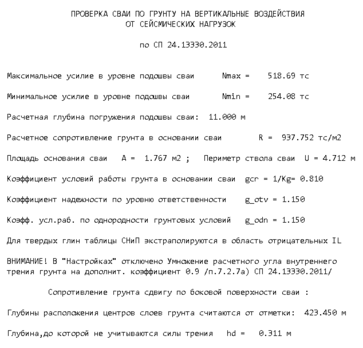

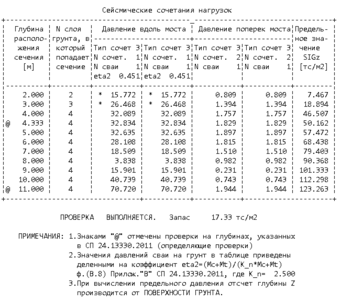

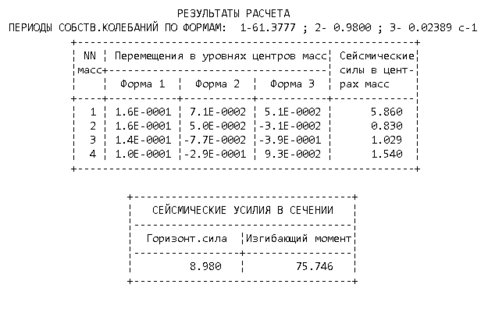

Результаты расчета промежуточной опоры в программном комплексе «Опора».

Приложение Б

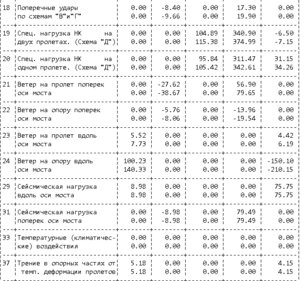

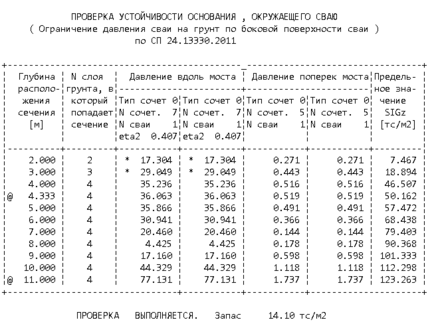

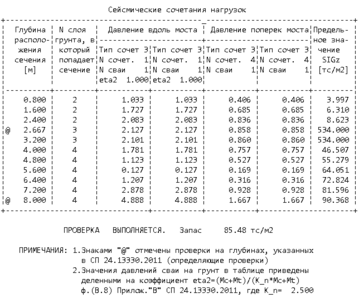

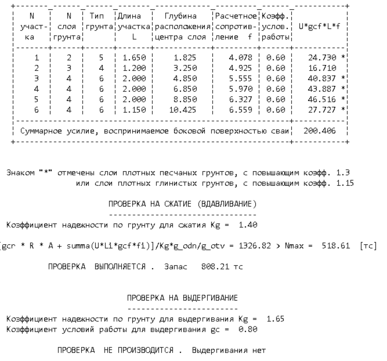

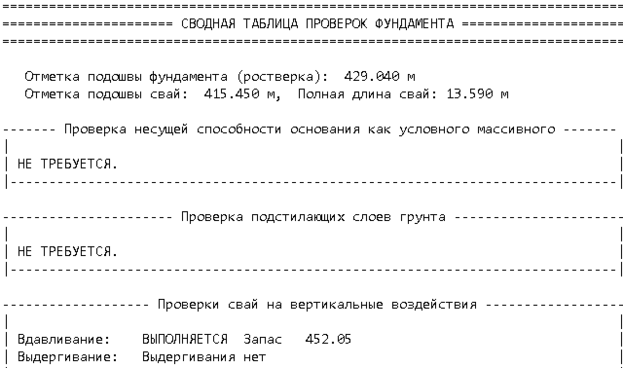

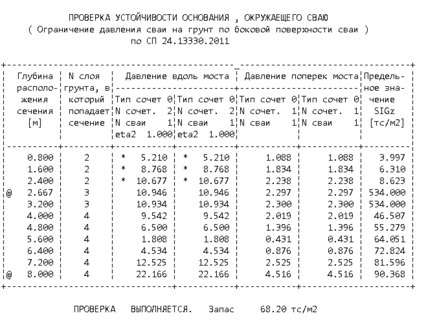

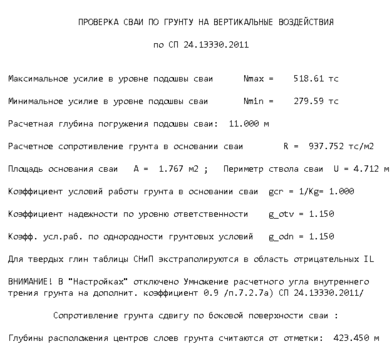

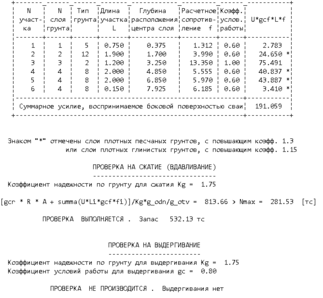

Результаты расчета береговой опоры в программном комплексе «Опора».

Приложение В

Технические характеристики бульдозера Сaterpillar D8R

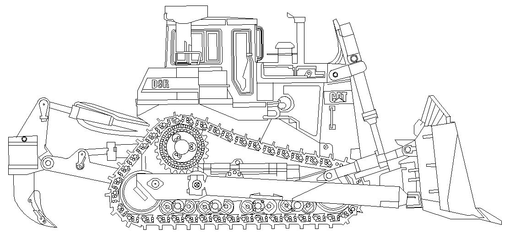

Рис.1. Бульдозер CATERPILLAR D8R.

Основные технические характеристики:

1. Общий вес - 65764 кг.

2. Расчётная частота вращения - 1800 об/мин;

3. Мощность двигателя - 493(661) кВт (л.с.);

4. Производитель двигателя (марка) CAT;

5. Рабочий объём двигателя - 27000 см3;

6. Число и расположение цилиндров - 12;

7. Модель двигателя - C27 ACERT;

8. Диаметр цилиндра и ход поршня - 137,2x152,4.

9. Размеры:

10. Дорожный просвет - 615 мм;

11. Ширина гусеницы - 610 мм.

12. Заправочные емкости:

13. Топливный бак - 1109 л.

14. Колёса:

15. Колея передних/ задних колес - 2250 мм.

16. Характеристики бульдозера:

17. Емкость отвала - 48,9 куб.м.

18. Другие характеристики:

19. Вид шасси – гусеницы.

Приложение Г

Технические характеристики миксера 69364U на шасси КамАЗ-6520

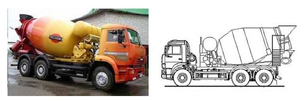

Рис. 1 - Миксер 69364U на шасси КамАЗ-6520

Технические характеристики:

Вместимость смесительного барабана, м – 9;

Привод смесителя барабана – гидромеханический с отбором мощно-сти от автономного двигателя;

Марка шасси – КамАЗ-6520;

Снаряженная масса АБС, кг – 14030;

Полная масса АБС, кг – 33100;

Вместимость бака для воды, л -600/850;

Высота загрузки АБС, мм – 3745;

Габаритные размеры (ДхШхВ), мм – 8600х2500х3745

Приложение Д

Технические характеристики автокрана КАТО КА-800

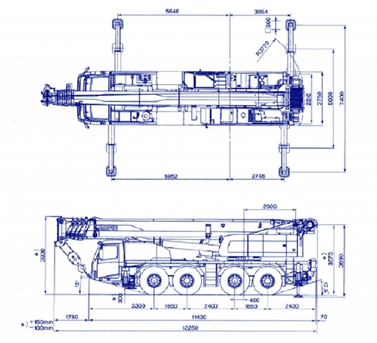

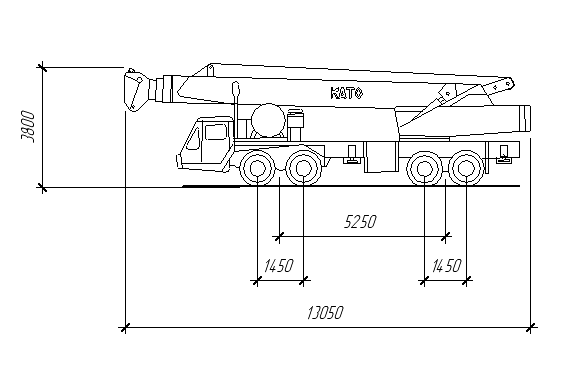

Рис. 1 – КАТО КА-800

Технические характеристики:

1. Мах грузоподъемность, т – 80;

2. Мощность мотора, л.с. – 375;

3. Максимальная скорость, км/ч – 70;

4. Стрела, м – 45+18;

5. Скорость подъема основного крюка, м\мин - 9,15;

6. Частота вращения поворотной платформы, об/мин - 0,5-0,135;

7. Полная масса крана, т – 42,5.

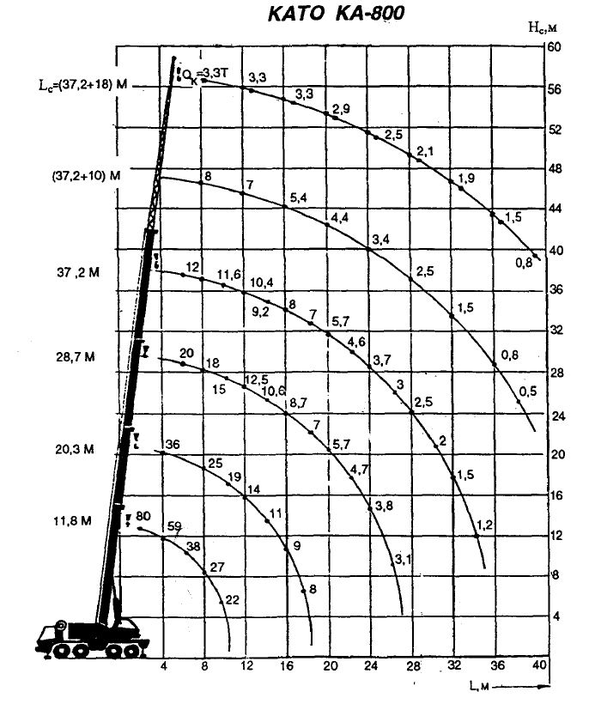

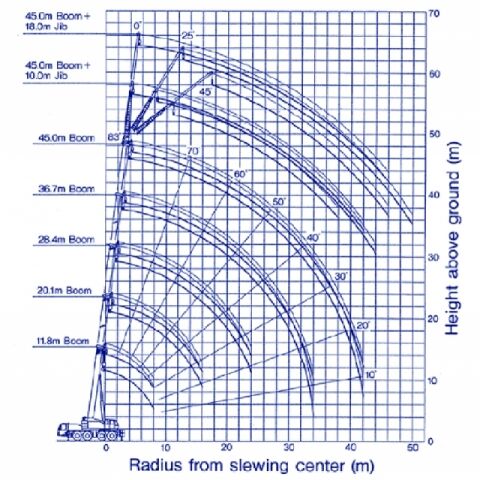

Рис. 2 – Характеристика грузоподъемности крана

Приложение Е

Технические характеристики автокрана КАТО КА-900

Рис. 1 – КАТО КА-900

Технические характеристики:

1. Мах грузоподъемность, т – 90;

2. Мощность мотора, л.с. – 420;

3. Максимальная скорость, км/ч – 75;

4. Стрела, м – 45+18;

5. Скорость подъема основного крюка, м\мин - 9,15;

6. Частота вращения поворотной платформы, об/мин - 0,5-0,135;

7. Полная масса крана, т – 48.

Рис. 2 – Характеристика грузоподъемности крана

Приложение Ж

Технические характеристики КамАЗ-65222

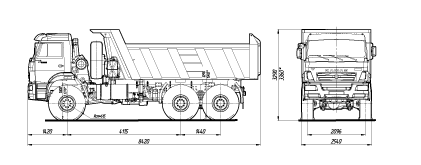

Рис. 1 - КамАЗ-65222

Приложение З

Технические характеристики буровой машины BAUER BG-22H.

1. Макс. крутящий момент (kNm) - 220

2. Обороты вращателя (об\мин) - 7~26

3. Скорость обратного вращения для сброса грунта (об\мин) - 140

4. Максимальная сила выдёргивания (kN) - 200

5. Угол наклона налево-направо мачты ( °) - ±6

6. Угол наклона вперёд мачты ( °) - 5

7. Угол наклона назад мачты ( °) - 15

8. Общая длина шасси (мм) - 5740

9. Макс. глубина бурения (м) - 60(68)

10. Макс. диаметр бурения (мм) - 2000(2300)

11. Ширина гусеницы (мм) - 800

12. Ширина оборудования при состоянии работы (мм) - 4300

13. Ширина оборудования при состоянии транспортировки (мм) - 3000

14. Высота оборудования при состоянии транспортировки (мм) - 3393

15. О бщий вес в рабочем состоянии ( т. ) - 65

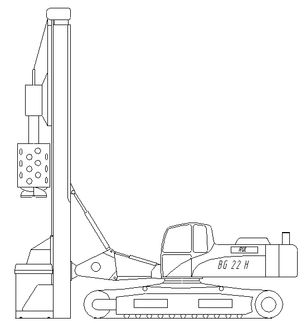

Рис. 1 - BAUER BG-22H

Приложение И

Технические характеристики

Приложение К

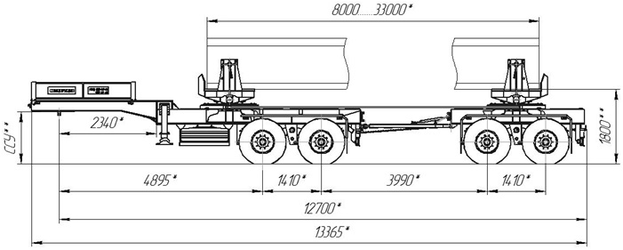

Рис. 1 - Спецприцеп 994271.001

1.Полуприцеп – балковоз Спецприцеп
2.Производитель: Россия
3.Технические характеристики
4.Модель 994271.001
5.Масса перевозимого груза: 60 000 кг
6.Допустимая полная масса: 73 500 кг
7.Масса снаряженная: 13 500 кг
8.Нагрузка на седельное устройство тягача: 18 000 кг
9.Ходовая часть
10.Оси производства Германии – 4 шт.
11.Подвеска производства Германии, рессорная
12.Размер шин 12.00R20 Kormoran
13.Грузовая площадка
14.Погрузочная высота платформы: 1 800 мм
15.Длина рабочей платформы: 8 000 + 25 000 мм
16.Ширина: 2 500 мм
