ПК1190+00 – ПК 1190+50

Для ликвидации деформации земляного полотна, согласно инструкции ЦП-544, произведен расчет величины равномерного пучения при следующих условиях:

• балласт щебеночный чистый – 0,58 м (от верха балластной призмы), шпалы железобетонные;

• балласт щебеночный грязный – 0,02м;

• насыпной гравийно-галечниковый грунт с песком – 0,62м;

• основание – глина полутвердая;

• высота пучины – 20мм.

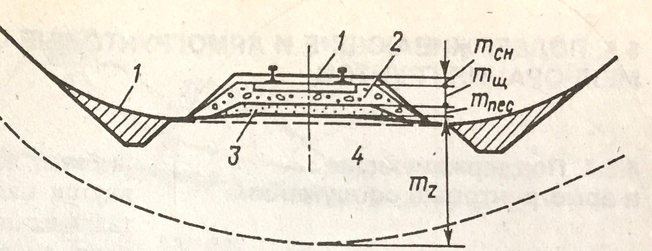

(рис. 4.1. Схема к определению глубины промерзания)

Определение эквивалентной глубины промерзания:

где Z_экв – эквивалентная глубина промерзания (СНИП-23-01-99);

m_СН – средняя за зиму толщина снежного покрова по оси пути, м;

n_СН – коэффициент эквивалентности снежного покрова, м;

m – толщина промерзшего слоя балласта, грунта, м;

n – коэффициент эквивалентности промерзшего слоя балласта, грунта.

Предположим, что глубина промерзания дойдет до грунта основания, тогда

2,84 > 0,27+0,39+0,02+0,46 = 1,14м

Так как Z_экв = 2,84>1,14м, это значит, что граница промерзания грунта заходит в грунт основания.

2,84 = 0,27 + 0,39 + 0,02 + 0,46 +

m_осн = (2,84 – 1,14) х 1,1 = 1,87м

Определение фактической глубины промерзания многослойной толщи по оси земляного полотна:

Z_факт = m_щеб + m_{щ.б.гряз} + m_гр.г. + m_осн.

Z_факт = 0,58 + 0,02 + 0,62 + 1,87 = 3,09м

Определение величины равномерного пучения при условии сезонного промерзания и оттаивания:

h_p = m_{щ.б.гряз} х f_{щ.б.гряз} + m_гр.г. х f_гр.г. + m_осн. х f_осн.

где f – расчетный коэффициент интенсивности пучения грунтов и щебеночного балласта.

h_p = 0,02х0,0015+0,62х0,005+1,87х0,01=0,022м = 22мм

h_p = 22мм > h_доп = 10мм

Согласно п.2.2.1. «Технических указаний по устройству, укладке, содержанию и ремонту бесстыкового пути» не допускаются пучины высотой более 10мм (h_доп = 10мм). Следовательно, на данном участке необходимо уложить теплоизоляционное покрытие. В качестве покрытия для расчета приняты плиты экструдированного пенополистирола.

Согласно СНИП 23-01-99 «Строительная климатология» участок проектирования находится в климатическом районе строительства – I B, что соответствует средней сумме градусо-суток отрицательных температур воздуха Ω = 2171ºC.

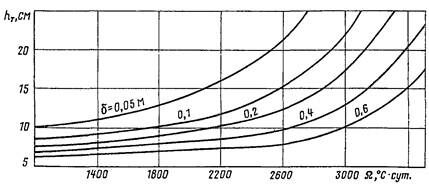

По номограмме ЦПИ-24 определим нормативную толщину пенополистирола в зависимости от климатического параметра района (Ω = 2171ºC) и толщины слоя балластных материалов (m_{щ.б.гряз} + m_гр.г. = 0,02+0,62 = 0,64м). Минимальная толщина плит экструдированного пенополистирола составила – 0,07м.

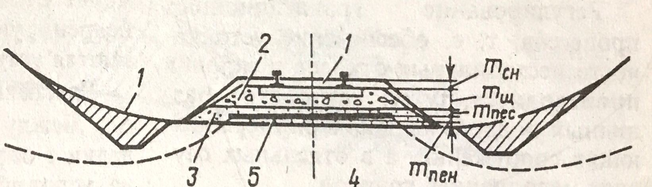

рис. 4.1. Схема к определению глубины промерзания с теплоизолятором)

Определим расчетную толщину пенополистирола:

где m_n – нормативная толщина теплоизоляционного слоя, определяемая по номограмме, см;

λ_n – коэффициент теплопроводности пенопласта, равный 0,035;

γ_n – коэффициент надежности, принимаемый равным 1,2;

W_об – нормативное водопоглащение по объему, принимаемое равным 0,5%.

Определим величину равномерного пучения при = 0,06 м:

2,84 = 0,27+0,39+0,83+0,02+0,46+

m_осн = (2,84 - 1,97)х1,1=0.96м

Z_факт = m_{щ.б.гряз} + m_гр.г. + m_осн.= 0,02+0,62+0,96 = 1,6м

h_p = m_{щ.б.гряз} х f_{щ.б.гряз} + m_гр.г. х f_гр.г. + m_осн. х f_осн.

h_p = 0,02х0,0015+0,62х0,005+0,96х0,01=0,013м = 13мм

h_p = 13мм > h_доп = 10мм

Так как проверка не проходит по показателю расчетной величины пучения, принимаем толщину пенополистирола 0,11 м.

2,84 = 0,27+0,39+1,22+0,02+0,46+

m_осн = (2,84 – 2,36) х1,1=0,53м

Z_факт = m_{щ.б.гряз} + m_гр.г. + m_осн.= 0,02+0,62+0,53 = 1,17м

h_p = m_{щ.б.гряз} х f_{щ.б.гряз} + m_гр.г. х f_гр.г. + m_осн. х f_осн.

h_p = 0,02х0,0015+0,62х0,005+0,53х0,01=0,009м = 9мм

h_p = 9мм > h_доп = 10мм

Условие п.2.2.1 «Технических указаний по устройству, укладке, содержанию и ремонту бесстыкового пути» выполнено.

Так как > 10см согласно п.4.2.2. ЦПИ – 24 расчетная толщина пенополистирола увеличена на 2 см. Исходя из этого, принимаем в качестве покрытия плиты экструдированного пенополистирола с толщиной плит = 0,13м.

ПК 1191+00 – ПК 1191+50

Условия:

• балласт щебеночный чистый – 0,58 м (от верха балластной призмы), шпалы железобетонные;

• балласт щебеночный грязный – 0,19м;

• насыпной гравийно-галечниковый грунт с песком – 0,50м;

• основание – глина твердая;

• высота пучины – 20мм.

Определение эквивалентной глубины промерзания:

где Z_экв – эквивалентная глубина промерзания (СНИП-23-01-99);

m_СН – средняя за зиму толщина снежного покрова по оси пути, м;

n_СН – коэффициент эквивалентности снежного покрова, м;

m – толщина промерзшего слоя балласта, грунта, м;

n – коэффициент эквивалентности промерзшего слоя балласта, грунта. Предположим, что глубина промерзания дойдет до грунта основания, тогда

2,84 > 0,27+0,39+0,15+0,37 = 1,18м

Так как Z_экв = 2,84>1,18м, это значит, что граница промерзания грунта заходит в грунт основания.

2,84 = 0,27 + 0,39 + 0,15 + 0,37 +

m_осн = (2,84 – 1,18) х 1,1 = 1,83м

Определение фактической глубины промерзания многослойной толщи по оси земляного полотна:

Z_факт = m_щеб + m_{щ.б.гряз} + m_гр.г. + m_осн.

Z_факт = 0,58 + 0,19 + 0,50 + 1,83 = 3,1м

Определение величины равномерного пучения при условии сезонного промерзания и оттаивания:

h_p = m_{щ.б.гряз} х f_{щ.б.гряз} + m_гр.г. х f_гр.г. + m_осн. х f_осн.

где f – расчетный коэффициент интенсивности пучения грунтов и щебеночного балласта.

h_p = 0,19х0,0015+0,50х0,005+1,83х0,01=0,021м = 21мм

h_p = 21мм > h_доп = 10мм

Согласно п.2.2.1. «Технических указаний по устройству, укладке, содержанию и ремонту бесстыкового пути» не допускаются пучины высотой более 10мм (h_доп = 10мм). Следовательно, на данном участке необходимо уложить теплоизоляционное покрытие. В качестве покрытия для расчета приняты плиты экструдированного пенополистирола.

Согласно СНИП 23-01-99 «Строительная климатология» участок проектирования находится в климатическом районе строительства – I B, что соответствует средней сумме градусо-суток отрицательных температур воздуха Ω = 2171ºC.

По номограмме ЦПИ-24 определим нормативную толщину пенополистирола в зависимости от климатического параметра района (Ω = 2171ºC) и толщины слоя балластных материалов (m_{щ.б.гряз} + m_гр.г. = 0,19+0,50 = 0,69м). Минимальная толщина плит экструдированного пенополистирола составила – 0,07м.

Определим расчетную толщину пенополистирола:

где m_n – нормативная толщина теплоизоляционного слоя, определяемая по номограмме, см;

λ_n – коэффициент теплопроводности пенопласта, равный 0,035;

γ_n – коэффициент надежности, принимаемый равным 1,2;

W_об – нормативное водопоглащение по объему, принимаемое равным 0,5%.

Определим величину равномерного пучения при = 0,06 м:

2,84 = 0,27+0,39+0,83+0,15+0,37+

m_осн = (2,84 – 2,01)х1,1=0,91м

Z_факт = m_{щ.б.гряз} + m_гр.г. + m_осн.= 0,19+0,50+0,91 = 1,6м

h_p = m_{щ.б.гряз} х f_{щ.б.гряз} + m_гр.г. х f_гр.г. + m_осн. х f_осн.

h_p = 0,19х0,0015+0,5х0,005+1,6х0,01=0,019м = 19мм

h_p = 19мм > h_доп = 10мм

Так как проверка не проходит по показателю расчетной величины пучения, принимаем толщину пенополистирола 0,08 м.

2,84 = 0,27+0,39+1,01+0,15+0,37+

m_осн = (2,84 – 2,19) х1,1=0,72м

Z_факт = m_{щ.б.гряз} + m_гр.г. + m_осн.= 0,19+0,50+0,72 = 1,41м

h_p = m_{щ.б.гряз} х f_{щ.б.гряз} + m_гр.г. х f_гр.г. + m_осн. х f_осн.

h_p = 0,19х0,0015+0,50х0,005+0,72х0,01=0,009м = 9мм

h_p = 9мм > h_доп = 10мм

Условие п.2.2.1 «Технических указаний по устройству, укладке, содержанию и ремонту бесстыкового пути» выполнено.

Так как 10см согласно п.4.2.2. ЦПИ – 24 расчетная толщина пенополистирола увеличена на 1 см. Исходя из этого, принимаем в качестве покрытия плиты экструдированного пенополистирола с толщиной плит = 0,09м.

ПК 1192+00 – ПК 1193+00

Условия:

• балласт щебеночный чистый – 0,58 м (от верха балластной призмы), шпалы железобетонные;

• балласт щебеночный грязный – 0,26м;

• насыпной гравийно-галечниковый грунт с песком – 0,47м;

• основание – суглинок таердый;

• высота пучины – 20мм.

Определение эквивалентной глубины промерзания:

где Z_экв – эквивалентная глубина промерзания (СНИП-23-01-99);

m_СН – средняя за зиму толщина снежного покрова по оси пути, м;

n_СН – коэффициент эквивалентности снежного покрова, м;

m – толщина промерзшего слоя балласта, грунта, м;

n – коэффициент эквивалентности промерзшего слоя балласта, грунта. Предположим, что глубина промерзания дойдет до грунта основания, тогда

2,84 > 0,27+0,39+0,20+0,35 = 1,21м

Так как Z_экв = 2,84>1,21м, это значит, что граница промерзания грунта заходит в грунт основания.

2,84 = 0,27 + 0,39 + 0,20 + 0,35 +

m_осн = (2,84 – 1,21) х 1,1 = 1,79м

Определение фактической глубины промерзания многослойной толщи по оси земляного полотна:

Z_факт = m_щеб + m_{щ.б.гряз} + m_гр.г. + m_осн.

Z_факт = 0,58 + 0,26 + 0,47 + 1,79 = 3,1м

Определение величины равномерного пучения при условии сезонного промерзания и оттаивания:

h_p = m_{щ.б.гряз} х f_{щ.б.гряз} + m_гр.г. х f_гр.г. + m_осн. х f_осн.

где f – расчетный коэффициент интенсивности пучения грунтов и щебеночного балласта.

h_p = 0,26х0,0015+0,47х0,005+1,79х0,01=0,021м = 21мм

h_p = 21мм > h_доп = 10мм

Согласно п.2.2.1. «Технических указаний по устройству, укладке, содержанию и ремонту бесстыкового пути» не допускаются пучины высотой более 10мм (h_доп = 10мм). Следовательно, на данном участке необходимо уложить теплоизоляционное покрытие. В качестве покрытия для расчета приняты плиты экструдированного пенополистирола.

По номограмме ЦПИ-24 определим нормативную толщину пенополистирола в зависимости от климатического параметра района (Ω = 2171ºC) и толщины слоя балластных материалов (m_{щ.б.гряз} + m_гр.г. = 0,26+0,47 = 0,73м). Минимальная толщина плит экструдированного пенополистирола составила – 0,07м.
