Условия труда рабочих пути также неблагоприятны по фактору шума.
Работа путеремонтных машин станции сопровождается высокоинтенсивными шумами, особенно на машинах виброуплотнительного принципа действия.
Наибольшие уровни шума (до 116 дБ) отмечены в местах размещения дизелей, на выносных рабочих местах щебнеочистительных (104 дБ), снегоуборочных (116 дБ) и шпалоподбивочных (107 дБ) машин. [4,7] Уровни шума на разных типах современных серийных путевых машин превышают предельно-допустимые уровни (ПДУ) во всех октавных частотах. [7]
Нормируемые параметры шума на работающих местах определены СНиП 23-03-2003. Защита от шума. [7]. Они являются обязательными для всех промышленных предприятий. Для нормирования постоянных шумов применяют допустимые уровни звукового давления в восьми октавных полосах частот в зависимости от вида производственной деятельности.
Для ориентировочной оценки допускается в качестве характеристики постоянного широкополосного шума на рабочих местах принимать уровень звука [дБ(А)], определяемый по шкале А шумомера с коррекцией низкочастотной составляющей по закону чувствительности органов слуха и приближением результатов объективных измерений к субъективному восприятию.
Характеристикой постоянного шума на рабочих местах являются уровни звукового давления в дБ в октавных полосах со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц, определяемые по формуле:
, (8.1)
где Р - среднеквадратичная величина звукового давления, Па;
Р0 - исходное значение звукового давления в воздухе равное 2·10-5Па.
Допускается в качестве характеристики постоянного широкополосного шума на рабочих местах принимать уровень звука в дБА, измеренный на временной характеристике «медленно» шумомера, определяемый по формуле:
, (8.2)
Где РА - среднеквадратичная величина звукового давления с учетом коррекции «А» шумомера, Па.
Характеристикой непостоянного шума на рабочих местах является эквивалентный (по энергии) уровень звука в дБА. [7]
8.2 Расчет защиты от шума на станции Сибирцево
Рассчитаем снижение шума за экраном, если открытое стойло реостатных испытаний тепловозов станции Сибирцево расположено на расстоянии 90 м от жилого района. Расстояние от тепловоза до экрана а = 5 м, от экрана до жилого района в = 85 м. Высота тепловоза h = 5 м, высота экрана Н = 8 м. Окна жилого дома расположены на расстоянии от земли К = 2 м.
Приводим расчетную схему (рис. 1).

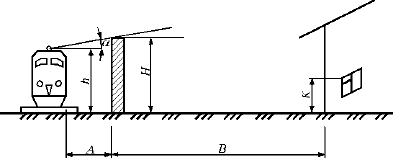

Рисунок 1. Схема для расчета эффективности экрана: а – расстояние от источника шума до экрана; в – расстояние от экрана до защищаемого здания; h – высота источника шума; Н – высота экрана; К – высота точки приема звука
Рассчитываем эффективность экрана методом Реттингера, для чего определим критерий затухания М [4]:
– при расположении источника шума и рабочего места на одном уровне
(8.3)
– при расположении источника шума и рабочего места в различных уровнях
(8.4)
где
– длина волны, м (остальные величины показаны на расчетной схеме).В данном случае источник шума и рабочее место расположены в разных уровнях.
Критерий затухания М определяем для октавных полос со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц. Рассчитываем критерий затухания М для частоты 31,5 Гц [7]
Расчет повторим для остальных среднегеометрических октавных частот. По графику (рисунок 2) определяем снижение шума D Lэкр для частоты 31,5 Гц, D Lэкр = 10 дБ. [4]

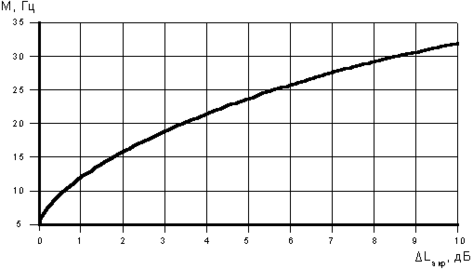

Рисунок 2. Зависимость эффективности экрана от критерия М
Результаты расчета сводим в таблицу 8.1.
Таблица 8.1
Расчет снижения шума тепловоза экраном
| Расчетная величина | Среднегеометрические частоты октавных полос, Гц | ||||||||
| 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
|
| 10,8 | 5,4 | 2,72 | 1,36 | 0,68 | 0,34 | 0,17 | 0,085 | 0,048 |
| М | 0,57 | 2,62 | 3,65 | 5,13 | 7,41 | 10,26 | 14,8 | 20,5 | 29,0 |
| D Lэкр | 10 | 21 | 24 | 27,1 | 30 | 30 | 30 | 30 | 30 |
Сравнивая полученные данные с СНиП 23-03-2003 [7],делаем вывод: экран может защитить от шума тепловозов жилой район.
Для снижения уровня звука на территории станции Сибирцево следует применять экраны, размещаемые между источниками шума и объектом, который подлежит защите. В качестве экранов можно использовать естественные элементы рельефа местности — выемки, кавальеры, насыпи, холмы, а также искусственные сооружения, в помещениях которых допускается уровень звука более 50 дБА. Это могут быть здания с усиленной звукоизоляцией наружных ограждающих конструкций. [2, 5]
Заключение
В данном дипломном проекте были рассмотрены вопросы организации работы станции Сибирцево во взаимодействии с путями необщего пользования.
Во время исследовательской практики и практической работы было проанализировано техническое оснащение, технология работы узла Сибирцево, технология маневровой работы, а также был произведен анализ работы на станции и путях необщего пользования. Рассмотрена технология обслуживания путей необщего пользования, работа с местными вагонами, технология взвешивания.
В дипломном проекте было рассчитано время на расформирование и формирование составов на вытяжных путях, окончание формирования, рассчитаны нормы времени на погрузо-разгрузочные операции.
Анализ и размеры погрузки и выгрузки на каждом пути необщего пользования позволили определить вагонопотоки на станции и построить суточный план-график работы станции и путей необщего пользования.
В дипломном проекте были определены показатели: простой местного вагона – 16,66 ч., простой транзитного вагона с переработкой – 7,38 ч., простой вагона под одной грузовой операцией – 17,72 ч., коэффициент сдвоенных операций – 0,94. Анализ показателей работы станции показал, что маневровая работа при обслуживании ОАО ПНК затруднена, нечетная горловина загружена проходящими через станцию грузовыми и пассажирскими поездами, и вагоны простаивают в ожидании подачи (уборки) на ОАО ПНК.
Поэтому во втором варианте суточного плана-графика станции предлагается добавить вытяжной путь и электрифицировать 23, для более ускоренной обработки подач (уборок).
Анализируя показатели второго суточного плана-графика видно, что простой местного вагона – 16,31 ч., простой транзитного вагона с переработкой – 7,08 ч., простой вагона под одной грузовой операцией – 15,53 ч., коэффициент сдвоенных операций – 1,05.
Технико-экономическое сравнение двух вариантов показало, что при добалении вытяжного пути и электрификации 23 сократился простой транзитного вагона с переработкой на 0,3 ч., а также простой местного вагона на 0,35 ч., простой под одной грузовой операцией на 2,19 ч., коэффициент сдвоенных операций на 0,11 .
В разделе охраны труда рассматривается вопрос системы предупреждений и ликвидации чрезвычайных ситуаций на железнодорожном транспорте.
Цель дипломного проекта является определение качественных показателей работы станции, выявление «узких мест в работе станции», поиск решений по улучшению показателей работы станции.
Список использованных источников
1 Гигиенические требования к микроклимату производственных помещений: СанПиН 2.2.2./2.4.1340-03. - М, 2004.
2 Строительные нормы и правила Российской Федерации. Отопление, вентиляция и кондиционирование СНиП 41-01-2003. Издание официальное . (Госстрой России) Москва 2004
3 Раздорожный, А.А. Охрана труда и производственная безопасность [Текст] / А.А. Раздорожный. – М. : Экзамен, 2007. – 512 с.
4 Бобин, Е.В. Борьба с шумом и вибрацией на железнодорожном транспорте – 3-е изд., перераб. и доп. / Е.В. Бобин. – М.: Транспорт, 1973.
5 Клочкова, Е. А. Охрана труда на железнодорожном транспорте / Е. А. Клочкова. - М.: Маршрут, 2004.
6 СП 52.13330-2011 «СНиП 23-05-95*. Естественное и искусственное освещение»;
7 СНиП 23-03-2003. Защита от шума. [Текст] / Госстрой России. – Офиц. изд. – М. : ФГУП ЦПП, 2004. – 32 с.
Р 2.2.2006-05 Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда
8 Грунтов, П. С. Управление эксплуатационной работой и качеством перевозок на железнодорожном транспорте: Учебник для вузов / под ред. П. С. Грунтова.- М.: Транспорт, 1994.
9 Кочнев, Ф. П. Управление эксплуатационной работой железных дорог: Учеб. пособие для вузов / Ф. П. Кочнев, И. Б. Сотников. – М.: Транспорт, 1990.
10 Устав железнодорожного транспорта Российской Федерации : федер. закон : [принят 10 января 2003 г. № 18-ФЗ]
11 Кудрявцев, В. А. Организация и управление движением на железнодорожном транспорте: учебник для студ. учреждений сред. проф. Образования / под ред. В. А. Кудрявцева. – М.: Издательский центр «Академия», 2006.
12 Бройтман, Э. З. Эксплуатационная работа станций и отделений: учебное пособие / под ред. Э. З. Бройтман. – М.: Желдориздат, 2002.
13 Деритас, А. Т. Организация грузовой и коммерческой работы на железнодорожном транспорте : учеб. Пособие / А. Т. Деритас, В. В. Повороженко, А. А. Смехов. – М.: Транспорт, 1980.
14 Естественное и искусственное освещение: СниП 23-05-95. – М.,1995.
15 Терешина, Н. П. Экономика железнодорожного транспорта: Учеб. для вузов ж.-д. транспорта / Н. П. Терёшина [и др.], Под ред. Н.П. Терёшиной, Б.М. Лапидуса – М.: УМЦ ЖДТ, 2008.
16 Червотенко, Е. Э. Технико-экономическое обоснование принятых решений при строительстве и переустройстве раздельных пунктов : учеб. пособие /
Е. Э. Червотенко, Л. А. Михеева. – Хабаровск : Изд-во ДВГУПС, 2009. – 107 с.
