На практике наиболее часто используются антенны длиной 1,0 м, обеспечивающие частоту в 200 МГц. В связи с этим, был произведён расчет для данной частоты. Кроме того, георадар работал в волновом режиме, с включенным режимом усреднения и ручным запуском.

В соответствии с [27] для диапазона частот 30 кГц – 300 МГц интенсивность электромагнитного излучения радиочастотного диапазона оценивается значениями напряженности электрического поля (Е_пд, В/м) и напряженности магнитного поля (Н_пд, А/м). Предельно допустимые значения Е_пд и Н_пд устанавливают, исходя из допустимой энергетической экспозиции и времени воздействия, и могут быть определены по формулам:

, (5.1)

где - предельно допустимые значения энергетической экспозиции в течение рабочего дня, (В/м²)ч и (А/м²)ч; T – время воздействия в ч.

Величина энергетической экспозиции определялась по следующей формуле [3]:

(5.2)

где - время рабочей смены, 8ч.

Полученные результаты приведены в таблице 5.1

Таблица 5.1

Результаты измерений

точки	т.1			т.2			т.3				т.4				т.5
Z, м	0,5	1,0	1,7	0,5	1,0	1,7		0,5	1,0	1,7		0,5	1,0	1,7	0,5	1,0	1,7
Е, В/м	60,3	23,5	8,9	37,3	23,9	7,7		13,0	9,8	6,7		5,5	7,4	5,5	4,7	4,0	3,1
ЭЭ, (В/м)2ч	29119	4427	631	11142	4572	478		1349	766	361		245	434	239	177	126	76

В ходе анализа данных авторами было выполнено сравнение расчетных параметров с нормами, действующими в России табл. 5.2, и было выяснено, что уровень напря­женности электрического поля не превышает максимально допустимого уровня.

Таблица 5.2

Предельно допустимый уровень Е_пд, Н_пд, ЭЭ_Eпд, ЭЭ_Hпд в диапазоне частот 30 – 50 МГц и 50 – 300 МГц за 8-часовую смену

Параметр	Значение для 30 – 50 МГц	Значение для 50 – 300 МГц
Епд, В/м	80	80
Нпд, А/м	3,0	не нормируется
, (В/м2)ч	800	800
, (А/м2)ч	0,72	не нормируется

Расчетный уровень энергетических экспозиций в требуемом диапазоне частот в пересчете на непрерывную работу с георадаром «Лоза-В» в течение восьми часов представлен в виде изолиний на рис. 5.1.

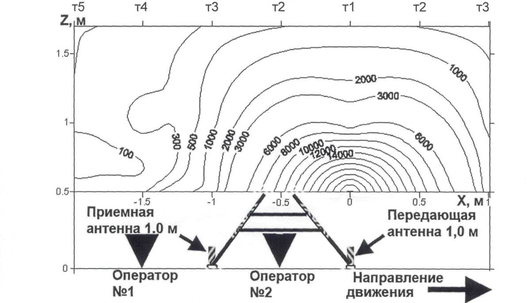

Рис. 5.1. Изолинии распределения расчетного уровня энергетических экспозиций ЭЭ, (В/м)² ч, в диапазоне частот от 30 до 300 МГц за 8-ми часовую смену, в плоско­сти Z-X (треугольники показывают наиболее типичные места нахождения операто­ров при выполнении георадарного профилирования; точка расположения антенны с координатами Х=0, Z=0)

Как видно из рис. 5.1 энергетическая экспозиция в некоторых точках превышает допустимый уровень 800 (В/м)² ч. В связи с этим следует ограничить время пребывания оператора в данных точках. Время пребывания можно определить, выразив из формулы (5.1) значение времени:

(5.3)

Результаты расчета [25] говорят о том, что в точке 1 допустимое время нахождения – 0,22 ч, в точке 2 – 0,57 ч, в точке 3 – 4,74 ч. Безопасным для оператора является расстояние более 1 м от антенны при любой про­должительности работы.

заключение

Цель дипломного проекта заключалась в определении зон залегания погребенных льдов в основании железнодорожного земляного полотна геофизическими метода.

В качестве основополагающего метода обследования для решения этой задачи был выбран метод георадиолокации, применение которого в сравнении с другими методами наиболее экономически рационально.

Для определения критериев положения ископаемых льдов на радарограмме разработано и протестировано специальное программное обеспечение GPRmod, предназначенное для моделирования результатов георадарного обследования. С использованием этого программного обеспечения выполнено моделирования георадарного обследования на участках распространения подземного льда, выделены соответствующие критерии его наличия.

Приведена технология выполнения полевых и камеральных работ. Построена скоростная модель грунтовой среды в различных сечениях. Исходные георадарные профили привязаны к результатом нивелирования поперечных профилей; выделены грунтовые слои в основании земляного полотна, в том числе оконтурены искомые льды.

Рассмотрены различные мероприятия по сохранению ископаемых льдов в основании железнодорожного земляного полотна, выполнен их анализ. В качестве основного предложено устройство охлаждающей каменной наброски вместе с укладкой теплоизоляционного материала.

Рассмотрены факторы … и определен уровень воздействия электромагнитного излучения на оператора георадара.
