Смета на инженерно-геологические изыскания

на участке ПК59 – ПК91

№	Наименование работ	Ед. изм.	Основание	Расчет			Сумма, руб.
				объемы	расценки	Районный коэффициент перехода от цен 1982 г. к ценам 1991 г.
1	2	3	4	5	6	7	8
Применяемые коэффициенты: К1 = 1.15 – СБЦ-1999, табл. 3 § 5 – к итогу сметной стоимости изысканий при их выполнении в районах РФ, для которых установлены районные коэффициенты. К2 = 1.15 – СБЦ-1999, Общие указания, п. 7 – к итогу сметной стоимости при выполнении изысканий организациями, производящим выплаты, связанные с предоставлением льгот лицам, работающим в районах Хабаровского края. К3 – 44.50 – инфляционный коэффициент на I квартал 2016 г по письму Минстроя России от 19 февраля 2016 г. № 4688-ХМ/05
I. Полевые работы
1	Ударно-канатное бурение скважин диаметром 168 мм, глубиной до 20 м по поперечникам через 100 м. Объем бурения 300 м. Всего 30 скважин. Грунт I категории, в благоприятный период года	м	СБЦ-1999, табл. 19 § 2	191,8	19,7		3778,46

Продолжение таблицы 3.7

2	Обследование откоса. путем проходки шурфов сечением 2,0 м². Всего один шурф на поперечнике глубиной по 1,0 м. Объем проходки 15 м. Грунт I категории, в благоприятный период года	м	СБЦ-1999, табл. 27 § 1	15	27,1			406,50
3	Отбор монолитов грунтов в интервале 0-2 м в благоприятный период года	1 монолит	СБЦ-1999 г., табл. 57 §1	12	22,9			274,80
4	Крепление скважин трубами диаметром до 168 мм, глубина скважин до 20м	м	СБЦ-1999 г., табл. 20 §9	191,8	5,5			1054,90
Итого полевых работ							5514,66
II. Камеральные работы
5	Камеральная обработка материалов буровых работ, категория сложности I. 120 м	м	СБЦ-1999, табл. 87 § 3	191,8	7			13,43
6	Составление программы работ	1 програм-ма	СБЦ-1999, табл. 81 § 3	1	500			500,00
	Составление отчета	%	СБЦ-1999, табл. 87 § 3	513,43	16			82,15
Итого камеральных работ							595,58

Продолжение таблицы 3.7

III. Прочие расходы
7	Содержание основной изыскательской базы	1 месяц	СБЦ-1999 г., табл. 101 §1	1800	1				1800,00
8	Внутренний транспорт	%	СБЦ-1999 г., табл. 4 §1	5514,66	11,25				620,40
9	Внешний транспорт при расстоянии до 1000 км и сроках до 1 мес.	%	СБЦ-1999, табл. 5 § 4	2420,4	30,8				745,48
10	Организация-ликвидация работ	%	СБЦ-1999, п. 13 Общих указаний	745,48	6				44,73
Итого прочих расходов								3210,61
Всего по смете в ценах 1991 г (БАЗИСНАЯ ЦЕНА)								9320,85
Итого с учетом коэффициентов K1 и K2 (K=1.3)								12117,11
Итого с учетом инфляционного коэффициента К3								539211,17
НДС 18%								97058,01
ИТОГО: шестьсот триста шесть тысяч двести семьдесят рублей 00 коп								636270

Стоимость одной скважины составляет Стоимость одного километра георадиолокационного обследования составляет

Таким образом, бурения одной скважины равносильно приблизительно четырем километрам обследования георадиолокационным методом.

4 Варианты мероприятий по сохранению ископаемых льдов в основании железнодорожного земляного полотна

В данной главе пояснительной записки рассмотрены возможные варианты мероприятий по сохранению ископаемых льдов в основании железнодорожного земляного полотна, а также продемонстрированы индивидуальные проектные решения.

Обеспечить сохранность грунтов в основании сооружения в мерзлом состоянии можно методами управления тепловым режимом грунтовых массивов. К таким методам можно отнести: тепловые экраны, основанные на регулировании интенсивности теплообмена грунтового массива через его поверхность с окружающей средой путем изменения градиентов переноса; тепловые амортизаторы, представляющие собой устройства для регулирования инертности процесса изменения температурного поля грунтового массива в области теплового амортизатора (пенопластовые покрытия, замкнутые полости, уплотнение грунта, увеличение влажности, емкости и т.д.); тепловые трансформаторы, основанные на применении дополнительной энергии для управления потоками тепла в грунтовом массиве; применение сезонных охлаждающих установок (СОУ рис.4.1, длинномерные термосифоны, согласно ЦПИ-40) в приподошвенных зонах насыпей; все различных навесов, препятствующих проникновению солнечных лучей рис.4.2. Данные мероприятия целесообразно проводить в сочетании с покрытиями приоткосных зон теплоизоляционными материалами или сортированным скальным грунтом, а также обеспечение возможности отвода поверхностной и грунтовой воды от тела земляного полотна [19].

Застои воды у тела земляного полотна способствуют растепленную грунтов основания и оттаиванию подземных льдов в основании насыпей. Поэтому мероприятия должны включать комплекс мер по обеспечению водоотвода от тела насыпи или сами должны ему способствовать.

С этой целью устраивают различные мероприятия, основанные на перепуске поверхностных и надмерзлотных грунтовых вод с помощью устройства малых водопропускных сооружений; снижения давления грунтовых надмерзлотных вод с помощью утепления приподошвенных зон бермами из глинистых грунтов и устройства в них поперечных утепленных дренажных прорезей на полосах стока (Патент 2553738 РФ ОАО «РЖД» [20]); устройство контрбанкетов переменного сечения (Патент 2392385 РФ, реализован и эксплуатируется с 2009 года на 25 км АК «ЖДЯ» [20]).

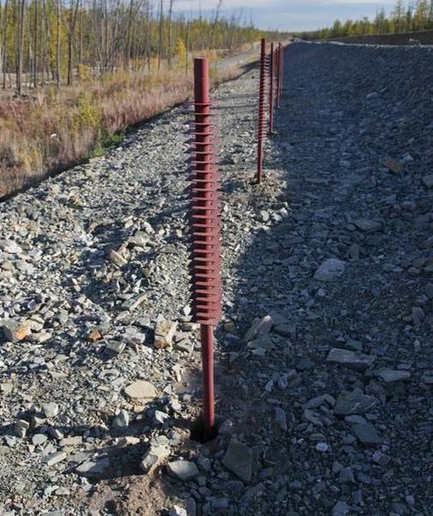

Рис. 4.1. Насыпь с установкой СОУ

Водоотводные канавы следует проектировать с продольным уклоном не менее 0,004 на моховой и не менее 0,002 на кочковатой мари, шириной по низу не менее 0,8 м после их укрепления, глубиной не менее 0,6 м от низа кочек [21].

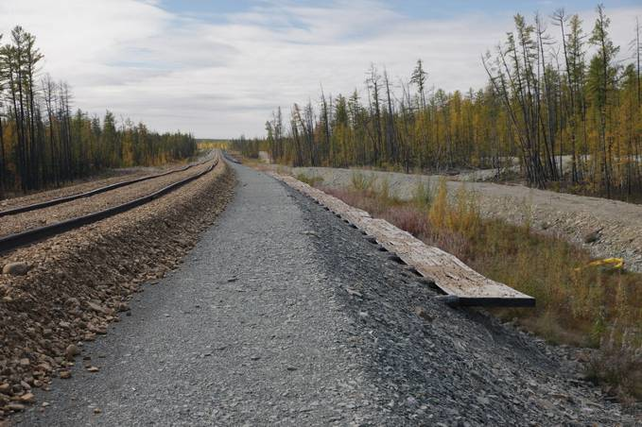

Рис. 4.2. Насыпь с покрытием откосов навесами

Также в качестве водоотвода возможно применение армо-дренажной конструкции рис.4.3.

Рис. 4.3. Армо-дренаж

Для сохранения мерзлотного режима одним из известных принципов понижения температуры вечномерзлых грунтов является создание отрицательной температурной сдвижки в сезонно-деятельном слое путем устройства каменной наброски толщиной 0,8 – 1,0 м, а также устройство проветриваемых лотков рис.4.4, «Z» - образных рис.4.5 и полых плит.

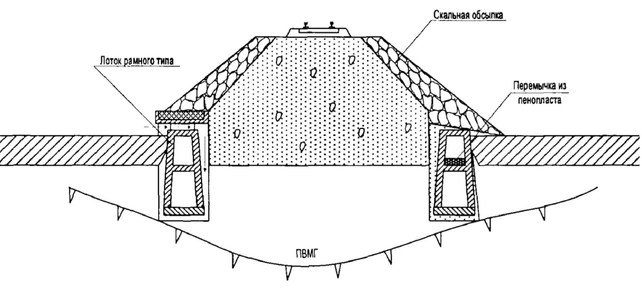

Рис. 4.4. Проветриваемые лотки со скальной обсыпкой откосов.

Рис. 4.5. Z – образные плиты

Особенностью конструкции «проветриваемый лоток» является то, что в середине лотка устроена перемычка из досок и пенопласта, сам лоток уложен с уклоном к мосту. Такая конструкция позволяет круглогодично охлаждать грунты, а в летний период – дополнительно обеспечивать отвод воды от тела земляного полотна.

Охлаждающее влияние каменной наброски на подстилающие грунты оснований складывается из двух составляющих: охлаждающих влияний в летний и зимний период. В летний период каменная наброска является теплоизоляционным слоем, препятствующим поступлению тепла к поверхности сооружения; за счет конвекции при суточных колебаниях температуры наружного воздуха сводит на-нет отепляющее влияние солнечной радиации. В зимний период каменная наброска снижает отепляющее влияние снежного покрова за счет частичного или полного его «разрыва»; за счет конвекции воздуха из-за разности температур наружного воздуха и подстилающего грунта сводит на-нет утепляющее влияние материала наброски [22].
