- исключение влияния на измеряемую цепь при любом однократном отказе внутри контроллера КДСТ-АС;

- малая вероятность короткого замыкания (КЗ) применяемых защитных резисторов, не оказывающая существенного влияния на увеличение вероятности опасного отказа подключения.

Для исключения короткого замыкания между измеряемыми каналами во входных цепях КДСТ-АС приняты следующие конструктивные

меры:

- в разъемах для подключения измерительных каналов между соседними входами пропущен 1 контакт, что исключает возможность замыкания цепей в разъеме и входных цепях контроллера;

- расстояние между печатными проводниками и контактными площадками гальванически изолированных частей схемы КДСТ-АС составляет не менее 5 мм;

- в каждом полюсе входной цепи КДСТ-АС установлен защитный резистор номиналом 51 кОм мощностью рассеяния 2 Вт;

- дополнительное покрытие печатной платы изолирующим материалом (лаком) на завершающей стадии производства.

1.7.3 Безопасность подключения КДСТ-ФД и КДСТ-РЛ

Измерительные цепи КДСТ-ФД и КДСТ-РЛ не подключается непосредственно к объектам железнодорожной автоматики и телемеханики (ЖАТ), следовательно, КДСТ-ФД и КДСТ-РЛ не влияют на безопасность [2].

1.8 Комплектация КДСТ сигнальной точки и переезда

Количественный состав комплекта КДСТ для каждого релейного шкафа определяется индивидуально, исходя из количества дискретных сигналов ввода и аналоговых сигналов ввода и числа сигнальных точек и переездов.

На каждый фидер устанавливается по одному контроллеру КДСТ-ФД.

Количество контроллеров КДСТ-ДС определяется по числу контролируемых дискретных сигналов.

Количество контроллеров КДСТ-АС определяется по числу контролируемых аналоговых сигналов. При заказе КДСТ-АС дополнительно для каждого канала указывается код, обозначающий максимальное амплитудное значение напряжения постоянного тока для измерительного канала.

На демонстрационном листе 4 представлена принципиальная схема подключения КДСТ к устройствам переездной автоматики.

КДСТ строится по модульному принципу. Схема расположения контроллеров показана на рисунке 1.1

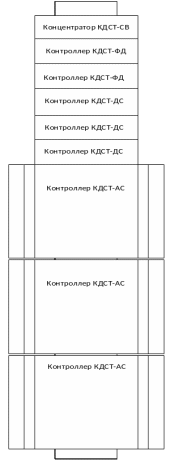

Рисунок 1.1 – Порядок установки блоков КДСТ

Таблица 1.1 – Номенклатура функциональных контроллеров КДСТ для оборудования одного релейного шкафа СТ или АПС

* - общее количество ФМ, подключаемых на один КДСТ-СВ не должно превышать 14

** - полученное количество округляется до целого в большую сторону.

Количественный состав комплекта КДСТ для каждого релейного шкафа определяется индивидуально, исходя из количества дискретных сигналов ввода и аналоговых сигналов ввода и числа сигнальных точек и переездов.

На каждый фидер устанавливается по одному контроллеру КДСТ-ФД. Общее число фидеров .

Количество контроллеров КДСТ-ДС определяется по числу контролируемых дискретных сигналов .

Количество контроллеров КДСТ-АС определяется по числу контролируемых аналоговых сигналов . При заказе КДСТ-АС дополнительно для каждого канала указывается код, обозначающий максимальное амплитудное значение напряжения постоянного тока для измерительного канала. Возможные диапазоны измерения каналов и соответствующие им коды приведены в таблице 1.2.

Таблица 1.2 – Диапазоны измерения каналов и соответствующие им коды

Обозначение при заказе «КДСТ‑АС‑10-10-30-30» будет означать что контроллер КДСТ‑АС с верхней границей диапазона измерений напряжения постоянного тока 10 В, 10 В, 30 В, 30 В для каналов с 1 по 4 соответственно. Выбор канала должен производиться исходя из установленных норм на контролируемые напряжения для конкретных объектов контроля сигнальных установок.

Канал должен выбираться таким образом, чтобы нормальное значение контролируемого напряжения по возможности находилось в середине диапазона измерений для выбранного типа канала. Например, если согласно нормам напряжение на выходе питающего трансформатора РЦ составляет 65 В переменного тока, необходимо выбрать канал «200», а не «100».

2. Техническая часть

2.1 Основные технологические функции, выполняемые системой

Система диагностики технических средств автоблокировки и переездной сигнализации СДТС-АПС предназначена для мониторинга следующих параметров:

- контроля занятости блок-участков (БУ) на перегоне;

- контроля наличия основного и резервного питания сигнальной точки и переездной сигнализации;

- контроля реле ДСН;

- контроля установленного направления движения на перегоне;

- контроля работы трансмиттерного реле и его повторителя;

- контроля работы импульсного путевого реле;

- измерения временных параметров кодов;

- контроля исправности дешифраторной ячейки;

- контроля замыкания изолирующих стыков;

- контроля перегорания основной и резервной нити красной лампы проходного светофора;

- контроля закрытия и открытия переезда;

- контроля перегорания ламп переездной сигнализации;

- контроля работы комплекта мигания на переездной установке;

- измерения напряжения основного и резервного фидеров питания сигнальной установки;

- измерения напряжения на дополнительной обмотке дроссель-трансформатора (ДТ);

- измерения напряжения на путевом реле;

- измерения напряжения питания линейных цепей;

- измерения напряжения питания блока счетчиков дешифратора (БС-ДА);

- измерения напряжения на сигнальных реле Ж и З [2].

2.2 Структура технических средств системы диагностики технических средств автоблокировки и переездной сигнализации

Линейный пункт технического диагностирования (ЛПД) данной системы мониторинга имеет структуру, состоящую из двух уровней, построенных на базе КДСТ.

Нижний уровень представляет собой линейное оборудование на перегоне, выполненное в виде функциональных контроллеров КДСТ‑ДС, КДСТ‑АС, КДСТ‑ФД и концентратора связи КДСТ‑СВ. Данные устройства обеспечивают выполнение следующих функций:

- сбор дискретной информации о состоянии блок-участка (переезда) выполняет КДСТ-ДС;

- измерение временных характеристик работы кодовой аппаратуры выполняет КДСТ-ДС;

- измерение напряжений в контрольных точках сигнальной установки и переезда выполняет КДСТ-АС;

- обнаружение отклонений измеряемых параметров от установленных норм и формирование диагностической информации о неисправностях выполняется всеми тремя контроллерами;

- передачу полученной диагностической информации о сигнальной точке и результатов измерений на станцию выполняет концентратор связи КДСТ-СВ.

КДСТ перегонного уровня устанавливаются в релейных шкафах переездной сигнализации и/или в релейных шкафах сигнальных точек.

Передача информации на второй станционный уровень осуществляется по линии ДСН или по выделенной физической симметричной линии связи (одна витая пара в медном кабеле связи с сечением жилы не менее 0,8 мм).

Второй уровень – это оборудование на станции, которое представляет собой концентратор связи с сигнальными точками КДСТ‑СВ, контроллер КДСТ‑РЛ, управляющий лампами пульта табло ДСП, линейный концентратор информации (ЛКИ) и рабочее место в виде АРМа ШНС.

Связь ЛКИ с концентратором связи КДСТ‑СВ и контроллером КДСТ‑РЛ осуществляется по стандартному интерфейсу RS‑485. Связь между ЛКИ и АРМ ШНС осуществляется по интерфейсу Ethernet.

Данный уровень обеспечивает выполнение следующих функций:

- прием диагностической информации о сигнальных точках и результатов измерений от перегонного оборудования;

- отображение информации о занятости блок-участков и состоянии переездов на пульт-табло ДСП;

- выполнение диагностических алгоритмов по обработке результатов измерений;

- запрос измеренных значений параметров сигнальной точки;

- сохранение информации и ее отображение на видеомониторе;

- передача диагностической информации о сигнальных точках и результатов измерений на вышестоящие уровни.

Для ДСП смежной станции (станции «Токи») необходимо на пульте табло видеть занятость блок-участков всего перегона между станциями, с этой целью на данной станции дополнительно устанавливается комплект станционного оборудования для управления лампами пульта табло ДСП, состоящий из концентратора связи с сигнальными точками КДСТ‑СВ и контроллеров КДСТ‑РЛ. При этом линия ДСН (или выделенная линия связи) должна быть выведена на станцию «Токи».

На листе 2 представлена структурная схема организации подключения оборудования.

Вышестоящим уровнем для ЛПД данной системы мониторинга являются системы уровня дистанции сигнализации и связи: автоматизированное рабочее место диспетчера дистанции сигнализации и связи (АРМ‑ШЧД), автоматизированное рабочее место технической диагностики и мониторинга (АРМ‑ТДМ), комплексная автоматизированная система управления хозяйством СЦБ (АСУ‑Ш). К таким системам относятся СПД ЛП на базе КИ-6М, сервера АПК‑ДК или центрального поста (ЦП).

Передача информации от ЛКИ к этим системам возможна через подключение ЛКИ к СПД ЛП на базе КИ‑6М по интерфейсу RS‑485. Для передачи информации в центр контроля также возможно использование систем передачи данных с IP маршрутизацией по интерфейсу Ethernet.

2.3 Технические средства, используемые в составе системы

диагностики автоблокировки и АПС

В состав данной системы мониторинга входит следующий набор технических средств:

- АРМ ШНС;

- линейный концентратор информации;

- источник бесперебойного питания для АРМ ШНС;

- источник бесперебойного питания для станционного комплекта;

- пульт технологический ПТ-03 ТУ 3185-003-45602127-2004;

- контроллеры диагностики сигнальной точки и концентраторы связи КДСТ;

Принципиальная схема подключения постового оборудования представлена на демонстрационном листе 5.

2.3.1 АРМ ШНС

Аппаратное обеспечение АРМ ШНС определяется технологией обслуживания станционных устройств в дистанции сигнализации и связи, на территории которой внедряется система диагностики.

Для станций со сменным дежурством и в местах базирования старших электромехаников предусматривается установка стационарных АРМ ШНС. Если доступное помещение для установки стационарного АРМ ШНС отсутствует, то старший электромеханик может оснащаться мобильным АРМом. При централизованном методе обслуживания станционных устройств централизованная бригада также оснащается мобильным АРМ ШНС.

При выполнении конкретных проектов комплектация компьютеров для оснащения АРМ ШНС должна согласовываться с поставщиком программного обеспечения (разработчиком).

Для организации работы АРМ ШНС рекомендуется использовать следующий состав аппаратных средств:

- Стационарный АРМ ШНС – персональные компьютеры типа:

а) IBM Pentium III (4) с мониторами 17’’;
