Основными функциями АРМ являются: отображение путевого развития станции и текущего состояния ОК и ОУ (положение стрелок, занятость путей и т.д.); обработка команд ДСП; протоколирование событий; обработка сигналов о неисправностях; отображение журнала событий и списка неисправностей.

Применение современной вычислительной техники для этого позволяет создать на дисплее АРМ гибкую мнемосхему станции, на которую выводятся наиболее важные объекты контроля. При этом вид мнемосхемы может изменяться командами оператора. Это даёт возможность отобразить специфическую информацию, необходимую для проведения маневровой работы, приема и отправления поездов, проведения проверок оборудования и др.

АРМ выполнено на базе персонального компьютера в промышленном исполнении с одним или несколькими мониторами, клавиатурой и мышью, а также другими дополнительными интерфейсными платами и устройствами (принтером, модемом).

Существуют следующие АРМ:

• АРМ ДСП – на котором показано состояние поездной обстановки и неисправности оборудования, ввод управляющих команд. Оно позволяет также автоматически регистрировать неисправности аппаратуры, ответственные действия дежурного по станции и другие события, предоставлять по его запросам справочную информацию и «историю» поездной работы. При подключении АРМ в информационную сеть существует возможность предоставлять достоверную оперативную информацию руководству дороги.

• АРМ ШН – предназначено для контроля над состоянием ОК, концентраторов, ЦП, источников бесперебойного питания и напольного оборудования станции;

АРМ удаленного наблюдения – рабочее место удаленного наблюдения, предназначено для контроля над состоянием объектами станции и оказаниям помощи ДСП и ШН в экстренных ситуациях.

Типовые конфигурации аппаратуры АРМ применяемых на станциях до 50 стрелок приведены в таблице 2.6.

В МПЦ-Е имеется полное резервирование комплектов АРМ. Применяется два монитора, на которых изображена реальная поездная ситуация на станции, две клавиатуры и две мыши, с помощью которых ДСП управляет движением. Также резервируются системный блок, модем и устройство бесперебойного питания.

Количество мониторов, видеокарт и дополнительных интерфейсных плат рассчитывается исходя из задач, возлагаемых на каждое рабочее место. Для всех АРМ на станции применяется унифицированный системный блок, что облегчает обслуживание и при необходимости их ремонт. Все АРМ и КЦ объединяются в локальную сеть с использованием двух и более хабов расположенных в шкафу КЦ. К каждому рабочему месту прокладывается два кабеля (основной и резервный). Специализированное программное обеспечение работает на ОС Windows NT 4.0. Подключение управляющего АРМ к ЦПУ осуществляется по разъему локальной сети. В этом случае ограничения длин медного кабеля подключения в одном здании до 100 метров, в разных зданиях – до 6 км.

Подключение АРМ к центральному процессорному устройству может быть выполнено двумя путями:

• с применением разъемов RS232 на системном блоке и разъемов на платах IOM центрального устройства, но при таком решении имеется ограничение по длине кабеля между АРМ и центральным устройством – не более 15 метров;

• используя разъем локальной сети. В этом случае ограничения длин кабеля подключения в одном здании до 100 метров, в разных зданиях – до 6 км.

В данном проекте предусматривается второй способ подключения через локальную сеть.

1. Система объектных контроллеров

1. Общие положения

ОК МПЦ-Е позволяют использовать отечественные РЦ, светофоры, электроприводы и другие напольные устройства СЦБ и дают возможность осуществлять увязки со всеми существующими системами АБ, переездной сигнализации, кодирования РЦ, САУТ, очисткой стрелок и другими системами.

СОК поддерживает два интерфейса: с КЦ и напольными устройствами. Основными компонентами системы являются: петля связи между компьютером и концент­раторами, концентраторы связи, канал связи (КС) с ОК и кабели от ОК к напольному оборудованию. Требования по безопасности при отправке телеграмм обеспе­чиваются КЦ и ОК. Петля связи с концентраторами используется для передачи данных между модулем ввода-вывода и концентраторами. Концентратор является промежуточным передаточным звеном между модулем ввода-вывода КЦ и ОК.

ОК – устройство, осуществляющее контроль и управление напольным оборудованием. ОК принимают от концентратора приказы, передаваемые компьютером, и преобразуют их в электрические сигналы для управления напольным оборудованием, а принятые от этого оборудования сигналы преобразуются в телеграммы, отражающие его состояния, и также через концентраторы передаются в КЦ.

Плата управления и контроля (ССМ-Е) является основой ОК. Она обеспечивает контроль состояния контактов. Модуль состоит из четырёх каналов безопасного контроля состояния контактов (РЦ), шесть каналов неответственного вывода данных и два канала неответственного ввода данных. Программное обеспечение платы ССМ формируется в соответствии с функцио­нальным назначением ОК, то есть на выполнение функций управления соответствующим устройством СЦБ, и электронными блоками сопряжения с электронными или электрическими исполнительными модулями в этих устройствах, например, модулем связи с концентратором, модулями управления двигателями стрелочных пе­реводов, лампами светофоров, релейными и контактными схемами.

1. Конструктивное исполнение

Аппаратура располагается на стойке, помещенной в статив (рисунок 2.2), в котором размещается оборудование:

• полки с электронными платами ОК и концентраторов, каждая из которых является типовым заводским изделием

• рамой со штепсельными разъемами и направляющими для установки электронных плат контроллеров и концентраторов. Монтаж штепсельных разъемов является типовым и выполняется заводом. На одной полке может быть установлено до 4-х объектных контроллеров и один концентратор;

• PSU-72-источник питания ОК и КС;

• на месте полок могут устанавливаться источники питания напольного оборудования (стрелки, сигналы, релейное оборудование);

• DIN-рейки для предохранителей, автовыключателей;

• DIN-рейки для клемм подключения монтажных проводов;

• полка с вентиляторами.

Соединения между отдельными платами осуществляются с помощью печатного монтажа, выполненного на задней стороне полки. Позиции в каждой группе, имеют необходимые соединения с КЦ. Эти места предназначены для установки «главных» модулей ОК – плат управления и контроля. Для настройки ОК в соответствии с дипломной работой для конкретной станции применяются микропереключатели. Они расположены на задней стенке полки. Микропереключатели используются для установки типа и адреса каждого ОК. Полка изображена на рисунке 2.3

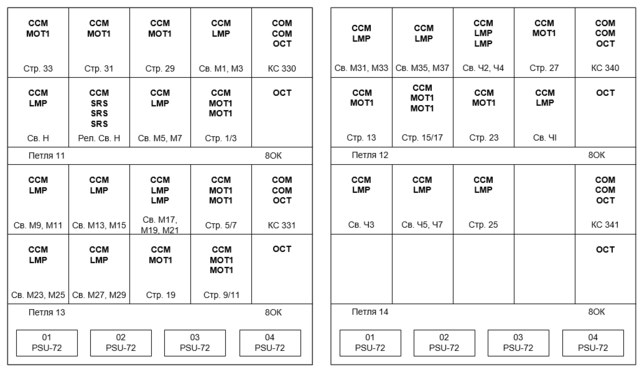

Рисунок 2.2 - Статив с объектными контроллерами

Кроме этого, применяются специальные ключи-маркеры для модулей и кабелей. Все необходимые соединения между ОК и напольным оборудованием выполняются кабелями. Они подключаются через передние разъемы плат. СОК 950 представляет собой модульную систему, обеспечивающую взаимодействие с большим набором различных напольных устройств.

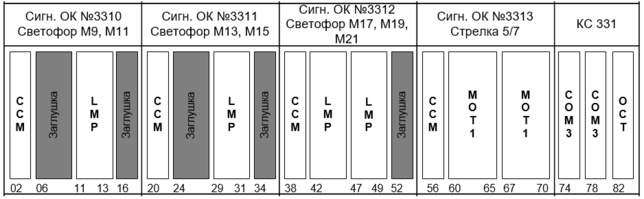

Рисунок 2.3 - Размещение объектных контроллеров на полке

Интерфейсные модули располагают на печатных платах и устанавливаются на полках для ОК, который представляет собой набор пе­чатных плат для обеспечения функций ввода-вывода и обработки информации в соответствии с заданными требованиями.

Концентратор осуществляет обмен информацией с другими системами, например, с КЦ через петлю связи, а также с персональным компьютером для диагностики и тестирования. Две коммуникационные платы СОМ (одна находится в «горячем» резерве) совместно с модулем расширения ОСТ обеспечивают связь с восемью ОК. В системе ОК используются следующие типы плат:

• LMP (LaMP control board) – коммутационная плата сигнального ОК. Применяется для управления сигналами и маршрутными указателями. Каждая может управлять и контролировать до шести ламп (две лампы для запрещающих показания и четыре для разрешающих). Эта плата изображена на листах 5, 6 графического материала;

• МОТ1 (MOTor control board) – коммутационная плата стрелочного ОК. Служит для управления стрелочными электроприводами переменного тока. Один ОК может управлять максимум двумя стрелочными электроприводами (спаренные стрелки или стрелка с подвижным сердечником). Схема включения этой платы для одиночной и спаренной стрелок показана на 5 листе графического материала;

• ОСТ (OCTopus) – служит для обеспечения взаимодействия между ОК и КС, а также для разводки питания внутри полки, необходимого для работы ОК. Кроме этого, ОСТ применяется для соединения концентратора с ОК на соседних полках, когда это необходимо;

• SRC (Safety Relay Control board) – коммутационная плата релейного ОК. Может быть применена для безопасного управления реле 1-го класса надежности. ОК, оснащенный такими платами, может управлять максимум 12 реле. Примерами использования такого ОК могут быть интерфейсы с релейными устройствами (АБ, САУТ и так далее).

1. Стрелочный объектный контроллер

Стрелочный объектный контроллер состоит из платы ССМ-Е и одной либо двух плат МОТ1. Каждая плата МОТ1 может управлять одним стрелочным приводом. В системе МПЦ-Е применяется семипроводная схема включения стрелки, где 3 провода используются как рабочие цепи, и 4 провода – как контрольные.

Плата ССМ-Е содержит программируемое ПЗУ, с хранящимся на ней описанием работы стрелки. В отличие от других ОК, в стрелочном используются лишь 2 безопасных входа на плате ССМ-Е из 4-х. Также, для подключения контактов реле в стрелочном контроллере используются безопасные входы платы МОТ1 (1 вход на плату). Неиспользуемые входы платы ССМ-Е используются в стрелочном ОК для работы со стрелкой в режиме местного и резервного управления.

Положение стрелки контролируется по полярности и амплитуде импульсов, проходящих в контрольной цепи. Положение стрелки принимается плюсовым, если напряжение в контрольной цепи: в жилах Л5-Л7 (плюс на проводе Л5) равно 17-27В и Л4-Л6 равно 30-40В~, положение стрелки принимается минусовым, если напряжение в контрольной цепи: в жилах Л5-Л7 равно 30-40В~ и Л4-Л6 равно 17-27В (плюс на проводе Л6).

Изменение направления вращения двигатели достигается изменением чередования фаз в рабочей цепи стрелки.

1. Сигнальный объектный контроллер

Сигнальный контроллер состоит из платы ССМ-Е и одной, либо двух плат LMP. Плата ССМ-Е содержит ПЗУ с программой работы данного контроллера. Плата LMP содержит выходы, к которым подключаются обмотки сигнальных трансформаторов.
