Содержание

ВВЕДЕНИЕ 5

1 ОБЗОР ТЕХНОЛОГИИ БЕСПРВОДНОГО ДОСТУПА Wi-Fi 7

1.1Особенности развития технологий беспроводного доступа 7

1.2Основные стандарты 9

1.3 Факторы более высокой скорости передачи данных стандарта 802.11n 17

1.4 Режимы беспроводных сетей Wi-Fi 19

1.5 Беспроводное оборудование, применяемое в Wi-Fi сетях 23

2 РЕАЛИЗАЦИЯ СЕТИ БЕСПРОВОДНОГО ДОСТУПА 27

2.1 Место реализации проекта 27

2.2 Организация публичных HOTSPOT сетей. 28

2.3 Механизм аутентификации пользователей 29

2.4 Описание и характеристика выбранного оборудования 30

2.5 Программирование сетей hotspot. 32

2.6 Разработка структурной схемы организации сети. 34

3. РАСЧЕТНАЯ ЧАСТЬ 38

3.1 Расчет эффективного расстояния 38

3.2 Расчет мостового соединения. 40

4. Настройка сетевого оборудования 44

4.1 Первоначальная настройка EMS-сервера: 44

4.3 Добавление точек доступа 48

4.4. Настройка точки доступа при помощи SoftWLC 52

5 Экономическая целесообразность разработки 58

6 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 63

ЗАКЛЮЧЕНИЕ 66

библиографический Список 67

ВВЕДЕНИЕ

Потребность в беспроводных соединениях растет каждый год, особенно актуальны в сфере бизнеса и IT технологий. Пользователи с беспроводным доступом, всегда и везде могу работать с большей производительностью и эффективностью, чем их коллеги, привязанные к компьютерным сетям.

Развитие сетевых технологий, а так же технология беспроводных сетей Wi-Fi является наиболее удобной в условиях требующих мобильность, простоту установки и использования. Данная технология Wi-Fi используется для организации беспроводных локальных компьютерных сетей, а также для создания высокоскоростного доступа в Интернет.

Беспроводные сети обладают рядом преимуществ:

- простота развёртывания;

-гибкость архитектуры сети, когда обеспечивается возможность динамического изменения топологии сети, при подключении, передвижение и отключении мобильных пользователей без значительных потерь времени.

- быстрота проектировании и реализации, что критично к времени построения сети.

- беспроводная сеть, не нуждается в прокладке кабеля

К сожалению беспроводные сети на современном этапе развития, не лишены серьезных недостатков. Прежде всего это скорость соединения, зона покрытия, а так же экранизация сигнала об различные препятствия. Одним из способов увеличения зоны покрытия беспроводной сети заключается в создании распределенной сети на основе нескольких точек беспроводного доступа. При создания таких сетей появляется возможность превратить здание в единую беспроводную зону и увеличить скорость соединения вне зависимости от количества стен(преград).

Цель данной работы является возможность проектировании сети беспроводного доступа целого города, с целью повышения уровня информатизации, предоставлении современных услуг связи: высокоскоростной доступ в Интернет, компьютерная сеть, на базе технологии Wi-Fi.

1 ОБЗОР ТЕХНОЛОГИИ БЕСПРВОДНОГО ДОСТУПА Wi-Fi

1. Особенности развития технологий беспроводного доступа

На заре развития радиотехники термин "беспроводной" (wireless) использовался для обозначения радиосвязи в широком смысле этого слова, т.е. буквально во всех случаях, когда передача информации осуществлялась без проводов. Позже это толкование практически вышло из обращения, и "беспроводной" стало употребляться как эквивалент термину "радио" (radio) или "радиочастота" (RF - radiofrequency). Сейчас оба понятия считаются взаимозаменяемыми в том случае, если речь идет о диапазоне частот от 3 кГц до 300 ГГц. Тем не менее термин "радио" чаще используется для описания уже давно существующих технологий (радиовещание, спутниковая связь, радиолокация, радиотелефонная связь и т. д.). А термин "беспроводный" в наши дни принято относить к новым технологиям радиосвязи, таким, как микросотовая и сотовая телефония, пейджинг, абонентский доступ и т. п.

Различаюттритипабеспроводныхсетей (рис. 1.1): WWAN (Wireless Wide Area Network), WLAN (Wireless Local Area Network) и WPAN (Wireless Personal Area Network)

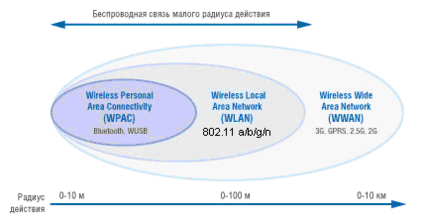

Рисунок 1.1 - Радиус действия персональных, локальных и глобальных беспроводных сетей

При построении сетей WLAN и WPAN, а также систем широкополосного беспроводного доступа (BWA - BroadbandWirelessAccess) применяются сходные технологии. Ключевое различие между ними (рис. 1.2) - диапазон рабочих частот и характеристики радио интерфейса. Сети WLAN и WPAN работают в нелицензионных диапазонах частот 2,4 и 5 ГГц, т. е. при их развертывании не требуется частотного планирования и координации с другими радиосетями, работающими в том же диапазоне. Сети BWA (BroadbandWirelessAccess) используют как лицензионные, так и нелицензионные диапазоны (от 2 до 66 ГГц).

Рисунок 1.2 - Классификация беспроводных технологий

Беспроводные локальные сети WLAN.

Основное назначение беспроводных локальных сетей (WLAN) – организация доступа к информационным ресурсам внутри здания. Вторая по значимости сфера применения – это организация общественных коммерческих точек доступа (hotspots) в людных местах – гостиницах, аэропортах, кафе, а также организация временных сетей на период проведения мероприятий (выставок, семинаров).

Беспроводные локальные сети создаются на основе семейства стандартов IEEE 802.11. Эти сети известны также как Wi-Fi (WirelessFidelity), и хотя сам термин Wi-Fi, в стандартах явным образом не прописан, бренд Wi-Fi получил в мире самое широкое распространение.

В 1990 г. Комитет по стандартам IEEE 802 (InstituteofElectricalandElectronicEngineers). сформировал рабочую группу по стандартам для беспроводных локальных сетей 802.11. Это группа занялась разработкой всеобщего стандарта для радиооборудования и сетей, работающих на частоте 2.4 ГГц со скоростями 1 и 2 Мбит/с. Работа по созданию стандарта были завершены через семь лет, и в июне 1997 г. была ратифицирована первая спецификация 802.11.

1. Основные стандарты

Рассмотримосновныестандарты IEEE 802.11, которые предписывают использование определенных методов и скоростей передачи данных, методов модуляции, мощности передатчиков, полос частот, на которых они работают, методов аутентификации, шифрования и многое другое.

С самого начала сложилось так, что некоторые стандарты работают на физическом уровне, некоторые — на уровне среды передачи данных, а остальные — па более высоких уровнях модели взаимодействия открытых систем ISO/OSI.

Существуют следующее группы стандартов:

- IEEE 802.11а, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n и IEEE 802.11ac дописывают работу сетевого оборудования (физический уровень):

- IEEE 802.11d. IEEE 802.11e. IEEE 802.11i. IEEE 802.11j. IEEE 802.11h и IEEE 802.11r — параметры среды, частоты радиоканала, средства безопасности, способы передачи мультимедийных данных и т. д.;

- IEEE 802.11f IEEE 802.11с— принцип взаимодействия точек доступа между собой, работу радиомостов и т. п.

IEEE 802.11

Стандарт IE ЕЕ 802.11 был «первенцем» среди стандартов беспроводной сети. Работу над ним начали еще в 1990 году. Как и полагается, этим занималась рабочая группа из IEEE, целью которой было создание единого стандарта для радиооборудования, которое работало на частоте 2,4 ГГц. При этом ставилась задача достичь скорости 1 и 2 Мбит/с при использовании методов DSSS и FHSS соответственно.

Разработчики стандарта 802.11 учитывается особенности сотовой архитектуры системы. Каждая такая сота работает под управлением базовой станции, в качестве которой выступает точка доступа. Часто соту называют базовой зоной обслуживания.

Стандарт IEEE 802.11 предусматривает работу компьютеров без точки доступа, в составе одной соты. В этом случае функции точки доступа выполняют сами рабочие станции.

Этот стандарт разработан и ориентирован на оборудование, функционирующее в полосе частот 2400-2483,5 МГц. При этом радиус соты достигает 300 м, не ограничивая топологию сети.

IEEE 802.11а

IEEE 802.11a это один из перспективных стандартов беспроводной сети, который рассчитан на работу в двух радиодиапазонах — 2,4 и 5 ГГц. Используемый метод OFDM позволяет достичь максимальной скорости передачи данных 54 Мбнт/с. Кроме этой, спецификациями предусмотрены и другие скорости:

• обязательные 6. 12 н 24 Мбнт/с;

• необязательные — 9, 18.3G. 18 и 54 Мбнт/с.

Этот стандарт также имеет свои преимущества и недостатки. Из преимуществ можно отметить следующие:

• использование параллельной передачи данных;

• высокая скорость передачи;

• возможность подключения большого количества компьютеров.

Недостатки стандарта IEEE 802.1 1a такие:

• меньший радиус сети при использовании диапазона 5 ГГц (примерно 100 м): J большая потребляемая мощность радиопередатчиков;

• более высокая стоимость оборудования по сравнению с оборудованием других стандартов;

• для использования диапазона 5 ГГц требуется наличие специального разрешения.

Для достижения высоких скоростей передачи данных стандарт IEEE 802.1 1a использует в своей работе технологию квадратурной амплитудной модуляции QAM.

IEEE 802.11b

Работа над стандартом IEEE 802 11b (другое название IFEE 802.11 Highrate, высокая пропускная способность) была закончена в 1999 году, и именное ним связано название Wi-Fi (WirelessFidelity, беспроводная точность).

Работа данного стандарта основана на методе прямого расширения спектра (DSSS) с использованием восьмиразрядных последовательностей Уолша. При этом каждый бит данных кодируется с помощью последовательности дополнительных кодов (ССК). Это позволяет достичь скорости передачи данных 11 Мбит/с.

Как и базовый стандарт, IEEE 802.11b работает с частотой 2.4 ГГц, используя не более трех не перекрывающихся каналов. Радиус действия сети при этом составляет около 300 м.

Отличительной особенностью этого стандарта является то, что при необходимость (например, при ухудшении качества сигнала, большой удаленности от точки доступа. различных помехах) скорость передачи данных может уменьшаться вплоть до 1 Мбнт/с. Напротив, обнаружив, что качество сигнала улучшилось, сетевое оборудование автоматически повышает скорость передачи до максимальной Этот механизм называется динамическим сдвигом скорости.

IEEE 802.11d

Стандарт IEEE 802.11d определяет параметры физических каналов и сетевого оборудования. Он описывает правила, касающиеся разрешенной мощности излучения передатчиков в диапазонах частот, допустимых законами.

Этот стандарт очень важен, поскольку для работы сетевого оборудования используются радиоволны. Если они не будут соответствовать указанным параметрам. То могут помешать другим устройствам. работающим в этом или близлежащем диапазоне частот.

IEEE 802.11f

Стандарт IEEE 802.11f разработан для обеспечения аутентификации сетевого оборудования (рабочей станции) при перемещении компьютера пользователя от одной точки доступа к другой, то есть между сегментами сети. При этом вступает в действие протокол обмена служебной информацией IAPP (Inter-AccessPointProtocol), который необходим для передачи данных между точками доступа При этом достигается эффективная организация работы распределенных беспроводных сетей.

IEEE 802.11g

Вторым по популярности на сегодняшний день стандартом можно считать стандарт IEEE 802.11g. Целью создания данного стандарта было достижение скорости передачи данных 54 Мбит/с.Как и IEEE 802.11b. стандарт IEEE 802.11g разработан для работы в частотном диапазоне 2,4 ГГц. IEEE 802.11g предписывает обязательные и возможные скорости передачи данных:

• обязательные —1;2;5,5;6; 11; 12 и 24 Мбит/с;

• возможные — 33;36;48 н 54 Мбит/с.

Для достижения таких показателен используется кодирование с помощью последовательности дополнительных кодов (ССК). метод ортогонального частотною мультиплексирования (OFDM), метод гибридного кодирования (ССК-OFDM) и метод двоичною пакетного сверхточного кодирования (РВСС).

Преимуществом оборудования стандарта IEEE 802.11g является совместимость с оборудованием IEEE 802.11b,что дает возможность компьютеру с сетевой картой стандарта IEEE. 802.11b работать с точкой доступа стандарта IEEE 802.11g. и наоборот. Потребляемая мощность оборудования этого стандарта намного ниже, чем аналогичного оборудования стандарта IEEE 802.11а.

IEEE 802.11h

Стандарт IEEE 802.11h разработан с целью эффективного управления мощностью излучения передатчика, выбором несущей частоты передачи и генерации нужных отчетов. Он вносит некоторые новые алгоритмы в протокол доступа к среде МАС (MediaAccessControl, управление доступом к среде), а также в физический уровень стандарта IEEE 802.11a.

В первую очередь это связано с тем, что в некоторых странах диапазон 5 ГГц используется для трансляции спутникового телевидения, для радарного слежения за объектами н т. п., что может вносить помехи в работу передатчиков беспроводной сети.

Смысл работы алгоритмов стандарта IEEE 802.11h заключается в том. что при обнаружении отраженных сигналов ( интерференции) компьютеры беспроводной сети (или передатчики) могут динамически переходить в другой диапазон, а также понижать или повышать мощность передатчиков. Это позволяет эффективнее организовать работу уличных и офисных радиосетей.
