Министерство транспорта Российской Федерации
Федеральное агентство железнодорожного транспорта
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ «ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ»
Кафедра «Автоматика, телемеханика и связь»
К ЗАЩИТЕ ДОПУСТИТЬ
Заведующий кафедрой
__________А.И. Годяев
«____»________20___г.
ИНТЕГРИРОВАННАЯ ИНФОРМАЦИОННО-ОХРАННАЯ СИСТЕМА УЧРЕЖДЕНИЯ
Пояснительная записка к выпускной квалификационной работе бакалавра
ВКР 11.03.02. ПЗ
Студент Сметанко А.С.
Руководитель
(к.ф.-м.н, профессор) Прокопович М.Р.
Нормоконтроль
(ст. преподаватель) Попова А.В.
Хабаровск-2016
Задание
Аннотация
ОТЗЫВ
на выпускную квалификационную работу
студента Сметанко Анатолия Сергеевича
Институт интегрированных форм обучения ДВГУПС
Тема ВКР: «
Содержание
Введение 7
1 СТРУКТУРИРОВАННЫЕ КАБЕЛЬНЫЕ СИСТЕМЫ 8
1.1 Определение структурированной кабельной системы 8
1.2 Преимущества структурированных кабельных систем 8
2 СТРУКТУРА СКС 10
2.1 Функциональные элементы: 10
2.1 Кабельные подсистемы 10
2.1.1 Горизонтальная подсистема 11
2.1.2 Вертикальная подсистема 12
2.1.3 Внешняя подсистема 12
2.2 Топология СКС 12
3 РАСЧЕТ КОМПАНЕНТОВ ПРОЕКТИРУЕМОЙ СКС 15
3.1 Исходные данные 15
3.2 Технические помещения 22
3.3 Расчет длины элементов кабельной системы 23
4 ВИДЕОНАБЛЮДЕНИЕ 26
4.1 Общие сведения о видеонаблюдении 26
4. 2 Технология видеонаблюдения 27
4. 3 Типы систем видеонаблюдения 29
4.3.1 Плюсы и минусы аналоговых систем видеонаблюдения 30
4.3.2 Плюсы и минусы цифровых систем видеонаблюдения 30
4.4 Проектирование систем видеонаблюдения 31
4.5 Современные возможности цифровых IP-камер и видеорегистраторов 32
4.6 Разработка сети видеонаблюдения 35
4.7 Выбор оборудования 36
4.8 Расчет размера видеоархива 42
5 ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ 45
5.1 Системы охранно-пожарной сигнализации 46
5.2 Виды пожарных датчиков и способы установки 48
5.3 Выбор оборудования для ОПС 52
5.4 Выбор кабеля для подключения пожарных датчиков 56
5.5 Расчет длины кабеля 57
6 ЭЛЕКТРОПИТАНИЕ 59
7 РАСЧЕТ НАДЕЖНОСТИ СИСТЕМЫ 62
7.1 Основные положения 62
7.2 Расчет вероятности безотказной работы активного сетевого 64
оборудования 64
ЗАКЛЮЧЕНИЕ 67
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ И СПЕЦИАЛЬНЫХ ТЕРМИНОВ 68
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 69
Введение
Структурированная кабельная система — физическая основа инфраструктуры здания, позволяющая свести в единую систему множество сетевых информационных сервисов разного назначения: локальные вычислительные и телефонные сети, системы безопасности, видеонаблюдения и т. д. Как правило, эти сервисы рассматриваются в рамках определенных служб предприятия.
Задача СКС - удовлетворение потребностей всех потенциальных пользователей системы СКС весь срок существования здания без переделки или расширения кабельной сети.
Благодаря такому подходу к инфраструктуре здания, особенно на стадии разработки СКС, возможно создание интегрированной системы, полностью прозрачной для пользователей и не зависящей от используемых приложений.
Структурированная кабельная система - это гораздо больше, чем просто кабели или соединение воедино всех компонентов системы. Разнообразные технологии, архитектуры и приложения, голосовые, информационные данные, передача видео изображений и контрольных сигналов - все должно совмещаться и действовать как единое целое.
Помимо трех капитальных основных инженерных систем (энергоснабжения, водоснабжения, вентиляции) современные здания требуют создания четвертой капитальной системы - кабельной.
Целью данной выпускной квалификационной работы является проектирование структурированной кабельной системы двухэтажного здания, а именно установка информационных розеток, прокладка кабельной трассы, реализация системы видеонаблюдения и монтаж охранно-пожарной сигнализации. В ходе выполнения работы рассматриваются топологии сетей и систем видеонаблюдения, сравнивается и выбирается наиболее подходящее оборудование, производится расчет проектируемой линии, рассматриваются все этапы проектирования структурированной кабельной системы. Исходными данными для выполнения работы являются технические требования заказчика, технический паспорт здания.
1 СТРУКТУРИРОВАННЫЕ КАБЕЛЬНЫЕ СИСТЕМЫ
-
Определение структурированной кабельной системы
Структурированная кабельная система (СКС) — законченная совокупность кабелей связи и коммутационного оборудования, отвечающая требованиям соответствующих нормативных документов. Включает набор кабелей и коммутационных элементов, и методику их совместного использования, позволяющую создавать регулярные расширяемые структуры связей в локальных сетях различного назначения. СКС — физическая основа инфраструктуры здания, позволяющая свести в единую систему множество сетевых информационных сервисов разного назначения: локальные вычислительные сети и телефонные сети, системы безопасности, видеонаблюдения и т. д.
1.2 Преимущества структурированных кабельных систем
СКС обладает рядом преимуществ перед обычными кабельными системами:
– надежность СКС. Все кабельные линии в СКС отвечают требованиям стандартов и имеют запас прочности по техническим характеристикам за счет использования качественных компонентов, что позволяет конечным пользователям эксплуатировать структурированную кабельную систему свыше 10-ти лет;
– простота использования. Технические специалисты быстро и без проблем осваивают работу с СКС, так как все структурированные кабельные системы строятся на основе правил и требований стандартов, с определенным типом архитектуры и структуры. Разобраться в кабельной системе, которая построена как любителями бывает очень сложно, а иногда и невозможно;
– простота обслуживания СКС. Обслуживание структурированной кабельной системы гораздо проще осуществлять, чем обслуживание нескольких кабельных систем на объекте или нестандартной кабельной системы. Управление и администрирование СКС осуществляется меньшим количеством технического персонала;
– запас и избыточность. СКС имеет запас и избыток на перспективу развития и использования кабельных линий в будущем: телекоммуникационные розетки устанавливаются с учетом того, что в рабочих помещениях возможна перестановка мебели, возможно создание новых рабочих мест и подключение дополнительного оборудования;
– гибкость. Гибкость в СКС осуществляется за счет разделения кабельной сети на подсистемы, создании фиксированной части кабельных линий, которые остаются неизменными на протяжении всего срока эксплуатации СКС и использования шнуров и перемычек для осуществления процесса коммутации;
– совокупная стоимость владения СКС. Совокупная стоимость владения СКС на порядок ниже по сравнению с другими системами, так как структурированная кабельная система, построенная по всем правилам и требованиям, имеет продолжительный срок службы и эксплуатации без привлечения каких-либо дополнительных финансовых вложений в течение 10 и более лет.
В проекты локальных вычислительных сетей (стандартных) закладываются на сегодня всего три вида кабелей:
-
коаксиальный (двух типов):
- тонкий коаксиальный кабель (thin coaxial cable);
- толстый коаксиальный кабель (thick coaxial cable).
-
витая пара (двух основных типов):
- неэкранированная витая пара (unshielded twisted pair - UTP);
- экранированная витая пара (shielded twisted pair - STP).
-
волоконно-оптический кабель (двух типов):
- многомодовый кабель (fiber optic cable multimode);
- одномодовый кабель (fiber optic cable single mode).
2 СТРУКТУРА СКС
2.1 Функциональные элементы:
Обобщенная кабельная система включает в себя следующие функциональные элементы:
-
главный Распределительный Пункт (ГРП);
-
магистральный кабель территории;
-
распределительный Пункт Здания (РПЗ);
-
магистральный кабель здания;
-
распределительный Пункт Этажа (РПЭ);
-
горизонтальный кабель;
-
точка перехода (ТП) ;
-
телекоммуникационный Разъем (ТР).
Группы этих элементов объединяются в кабельные подсистемы.
2.1 Кабельные подсистемы
Обобщенная кабельная подсистема состоит из трех кабельных подсистем:
-
магистральная подсистема территории;
-
магистральная подсистема здания;
-
горизонтальная подсистема.
Объединение трех кабельных подсистем формирует структуру обобщенной сети.
Магистральная кабельная система территории располагается от главного распределительного пункта до распределительных пунктов здания, обычно расположенных в разных зданиях. Система состоит из: магистральных кабелей территории, механического окончания кабелей, кроссовых соединений в главном распределительном пункте.
Магистральная кабельная система здания располагается от распределительного пункта здания до распределительных пунктов этажа. Система состоит из: магистральных кабелей здания, механического окончания кабелей, кроссовых соединений в распределительном пункте здания.
Горизонтальная кабельная подсистема располагается от распределительного пункта этажа до телекоммуникационных разъемов на рабочих местах. Горизонтальная подсистема включает горизонтальные кабели, механические разъемы в РП этажа, коммутационные соединения в РП этажа и телекоммуникационные разъемы. Обобщенная кабельная система показана на рисунке 2.1.

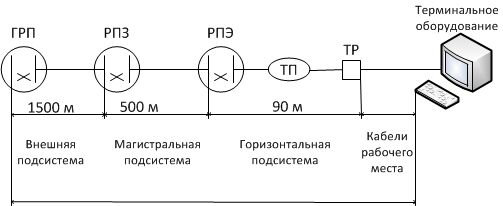

Рисунок 2.1 – Обобщенная кабельная система
Кабельная система рабочего места соединяет телекоммуникационный разъем рабочего места с терминальным оборудованием. Кабели этой системы не входят в круг требований стандарта, хотя стандарт специфицирует их предельную длину и рабочие характеристики.
2.1.1 Горизонтальная подсистема
Горизонтальная подсистема является частью СКС, которая проходит между телекоммуникационной розеткой на рабочем месте и горизонтальным кроссом в телекоммуникационном шкафу. Она выполнена 4-х парным кабелем типа "неэкранированная витая пара" категории 5. Подсистема состоит из горизонтальных кабелей и той части горизонтального кросса в телекоммуникационном шкафу, которая обслуживает горизонтальный кабель. Каждый этаж здания обслуживает своя собственная Горизонтальная подсистема.
2.1.2 Вертикальная подсистема
Вертикальная подсистема, называющаяся также магистральной, позволяет объединять в унифицированную сеть несколько этажей здания. Допускает применение медных витых пар и волоконно-оптического кабеля. Обеспечивает соединение устройств связи и коммутации компьютерной сети.
Вертикальная подсистема соединяет монтажный шкаф со шкафом или с серверной. Система, включает в себя кабель, установленный вертикально между этажными телекоммуникационными шкафами, главный или промежуточные кроссы, установленные на каждом этаже в здании, а также кабель, установленный горизонтально между телекоммуникационными шкафами.
2.1.3 Внешняя подсистема
Внешняя подсистема, называющаяся также магистралью комплекса зданий, предназначена для формирования объединенной сети в группе зданий. Может базироваться на медном или оптическом кабеле или их комбинации. Внешняя подсистема включает в себя кабель, проложенный между зданиями, в туннеле, закопанный непосредственно в землю или в любой комбинации этих способов и проходящий от главного кросса к промежуточному кроссу. В рамках данной работы внешняя подсистема не рассматривается.
2.2 Топология СКС
Существует 5 основных типов топологии сетей:
- топология «Общая Шина». В этом случае подключение и обмен данными производится через общий канал связи, называемый общей шиной;
- топология «Звезда». В этом случае каждый компьютер подключается отдельным кабелем к общему устройству, называемому концентратором, который находится в центре сети;
- топология «Кольцо». В сетях с кольцевой топологией данные в сети передаются последовательно от одной станции к другой по кольцу, как правило, в одном направлении;
- ячеистая топология. Для ячеистой топологии характерна схема соединения компьютеров, при которой физические линии связи установлены со всеми рядом стоящими компьютерами;
- смешанная топология. В то время как небольшие сети, как правило, имеют типовую топологию - звезда, кольцо или общая шина, для крупных сетей характерно наличие произвольных связей между компьютерами.

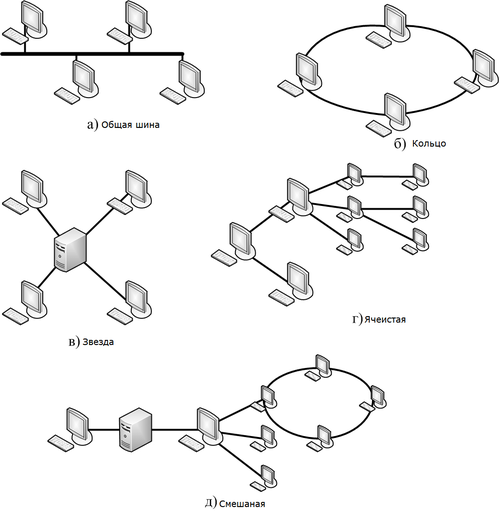

Варианты данных топологий приведены на рисунке 2.2.
Рисунок 2.2 – Топологии компьютерных сетей
Возможности по наращиванию количества узлов в сети типа «звезда» ограничиваются количеством портов концентратора. Сеть построена с использованием нескольких концентраторов, иерархически соединенных между собой связями типа звезда. Такой тип топологии называют «иерархическая звезда». В настоящее время иерархическая звезда является самым распространенным типом топологии связей как в локальных, так и глобальных сетях.
В работе используется традиционная архитектура иерархической звезды. Она разработана для обеспечения максимальной гибкости. Кроссовое оборудование устанавливается в главной аппаратной.
3 РАСЧЕТ КОМПАНЕНТОВ ПРОЕКТИРУЕМОЙ СКС
3.1 Исходные данные
СКС устанавливается в административном здании с площадью 582.8 (кв. м.). Высота этажа составляет 3.1 м. Толщина межэтажного перекрытия составляет 20 см. Во всех помещениях здания имеется подвесной потолок с высотой свободного пространства 30 см. Стены помещений изготовлены из обычного кирпича и покрыты штукатуркой, толщина которой составляет 1 см.
На каждом этаже имеется разное количество рабочих мест, различной планировки, поэтому расчет придется производить для каждого этажа в отдельности. Поскольку назначение каждого помещения определено изначально, то количество ИР в каждом из них будет определяться заказчиком. Нумерацию помещений используем, принятую согласно чертежам здания.
На первом этаже здания по требованию заказчика нужно установить 46 информационных розеток, на втором этаже 43, ссылаясь на то, что на одно рабочее место нужно подключить и компьютер и телефон, то выберем двухпортовую информационную розетку фирмы TWT-SM2-4512-WH с портом RJ-45 категории 5e и телефонным портом RJ-11.
Для того, чтобы организовать доступ в Интернет закупается сетевое оборудование. Оборудование выбирается на основании наличия необходимых функций и требуемой производительности.
Чтобы обработать исходящие и входящие информационные потоки необходим маршрутизатор, выберем Mikrotik Cloud Core Router CCR1009-8G-1S-1S+ CCR1009-8G-1S-1S+ - маршрутизатор выполненный на базе 9-и ядерного процессора и сориентирован для построения небольших сетей предприятия или сетей провайдера. Модель CCR1009 является младшей моделью среди маршрутизаторов CCR1016 и CCR1036. Не смотря на то, что CCR1009 выполнен на базе 9 ядерных сетевых процессорах Tilera Tile-Gx и является более бюджетной моделью, он по прежнему обладает высокой пропускной способностью и производительностью, что позволяет гибко использовать этот маршрутизатор для построения сетей. Наличие SFP и SFP+ интерфейсов позволит работать на скоростях до 10Gbit/s без использования стороннего оборудования.
