Особенности: 1U стоечный форм фактор, 1 SFP порт, 1 SFP+ порт, 8 гигабитных портов, Serial RS-232 интерфейс, USB порт, цветной сенсорный дисплей который покажет состояние устройства, транспортные графики, или предоставит доступ к простым опциям конфигурации.

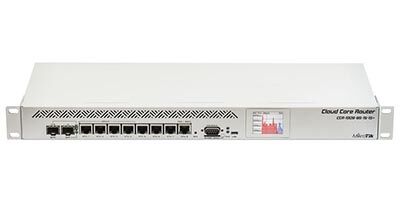

Рисунок 3.1 – Маршрутизатор Mikrotik Cloud Core Router CCR1009-8G-1S-1S+ CCR1009-8G-1S-1S+

В дополнение к маршрутизатору необходимо приобрести SFP модуль, для подключения линии связи, предоставляемой провайдером. Выберем трансивер этой же фирмы Mikrotik SFP модуль 1.25G SM 20km 1310nm.

Рисунок 3.2 – Mikrotik SFP модуль 1.25G SM 20km 1310nm

Так как на первом этаже 46 рабочих мест, а на втором 43, и учитывая то, что нам нужно на одно рабочее место 2 порта, то нам потребуется 4 коммутатора на 48 портов, для этого нам подойдет Коммутатор TP-LINK TL-SG1048, 48-port 10/100/1000M, 1U 19".

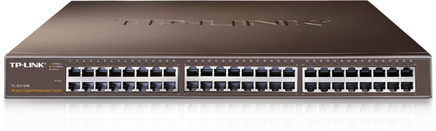

Рисунок 3.3 - Коммутатор TP-LINK TL-SG1048, 48-port 10/100/1000M, 1U 19"

48-портовый гигабитный коммутатор TL-SG1048 предназначен для удовлетворения сетевых нужд наиболее требовательных рабочих групп и отделов. Надежный, простой в управлении коммутатор TL-SG1048 оснащен 48 портами 10/100/1000 Мбит/с. Модель TL-SG1048 сочетает в себе простоту использования и непревзойденные рабочие характеристики, представляет собой исключительную ценность для любого системного администратора, который хочет наилучшее возможное сетевое решение по наиболее приемлемой цене.

Для этого коммутатора подберем патч-панель UTP, 48 портов, RJ45, 5e, 19".

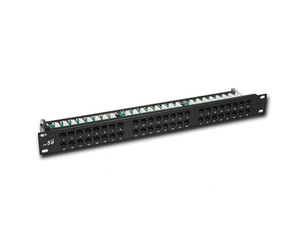

Рисунок 3.4 – Патч панель EX03-U48b \FP-2748-C5E

Коммутационная панель EX03-U48b \FP-2748-C5E предназначена для монтажа в 19" конструктив и имеет неэкранированные порты RJ-45 категории 5e с горизонтально расположенными IDC контактами. Цветовая кодировка, нанесённая на IDC контакты, позволяет разделать кабель в соответствии со схемами T568A или T568B. Панель имеет сквозную нумерацию портов.

Для размещения активного и пассивного оборудования в аппаратной и кроссовой этажа нам потребуется телекоммуникационный шкаф. Выберем настенный шкаф 19" серии ШРН 12U (600х300). Настенный шкаф 19" ШРН имеет цельнометаллическую сварную конструкцию, он удобен для быстрой установки и монтажа оборудования, так как не требует сборки. Возможна комплектация металлической дверью и дверью с тонированным ударопрочным стеклом. Возможна установка двери, как с правой, так и с левой стороны. Дверь фиксируется точечным замком. Настенный шкаф 19" ШРН устанавливается на стену через отверстия в задней стенке, доступ к оборудованию возможен с двух сторон. Перфорация обеспечивает хорошую вентиляцию установленного оборудования. В основание или крышу шкафа возможна установка вентиляторных модулей МВ-400-2. Для установки модуля демонтируется заглушка, и модуль фиксируется шестью винтами. Предусмотрены два кабельных ввода в верхней и нижней частях шкафа, размер – 95х40мм. Система заземления входит в стандартную комплектацию шкафа.

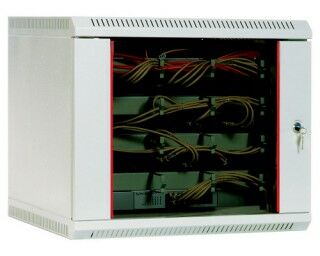

Рисунок 3.5 – Настенный телекоммуникационный шкаф 12U (600х300)

Так же для сохранения целостности данных, возможности удаленного доступа в локальную сеть, организации корпоративного файлового хранилища с возможностью разграничения прав доступа, обеспечения сотрудникам доступ в интернет необходимо выбрать сервер. Нам подходит OT Server 1U E3-1220V3/4x4Gb DDR3/4x2Tb HDD 7.2K/R1304RPOSHBN/DVD-RW/NoOS

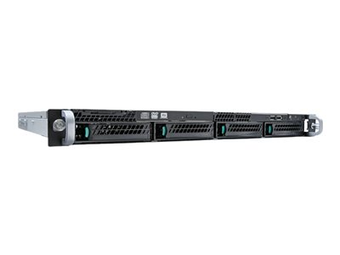

Рисунок 3.6 – Сервер OT Server 1U E3-1220V3/4x4Gb DDR3/4x2Tb HDD

Данный сервер в себя включает:

• Процессор Intel Xeon E3-1220 v3 (3.1GHz, 8Mb, 1600MHz, LGA1150) OEM

• Платформа Intel R1304RPOSHBN (1U, S1200V3RPO, 1xLGA1150, 4xDDR3, 4xHotSwap 3.5”/2.5”, F 1x350W)

• Модуль памяти Kingston 4Gb DDR3 ECC 1600MHz ValueRAM VLP 1Rx8 CL11 KVR16LE11S8/4

• Жесткий диск Seagate Constellation ES.3 2 Tb SATA III 7200rpm, 128Mb (ST2000NM0033)

• Привод серверный ACC SATA DVD-RW/ROM/AXXSATADVDRWROM 906873 INTEL

• Комплект для монтажа в стойку корпусов Intel R13/R12 (AXXVPSRAIL)

Для соединения информационной розетки рабочего места и активного оборудования будем использовать кабель 3Cott 3C-UTP5E-501A-CCA-305M

LAN кабель 3Cott 3C-UTP5E-501A-CCA-305M категории 5e — предназначен для передачи сигнала в компьютерных или телекоммуникационных сетях. Кабели данной категории имеют ширину полосы пропускания до 100 МГц. Витая пара 3Cott 3C-UTP5E-501A-CCA-305M состоит из медных проводников, свитых с различным шагом. Кабель предназначен для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры. Особенностью данного типа кабеля является применение плакированных медью алюминиевых проводников, что существенно уменьшает стоимость кабеля. Благодаря стандартным размерам проводников и контролю качества медного покрытия при производстве такой кабель можно применять практически без ограничений.

Рисунок 3.7 - Кабель 3Cott 3C-UTP5E-501A-CCA-305M

Сам кабель будет прокладываться за фальш потолком в специальных проволочных лотках, которые будут крепиться к стене или потолку универсальными кронштейнами. Спуск кабеля от потолка к информационной розетке будет прокладываться по кабель каналу.

Рисунок 3.8 - Двухпортовая настенная розетка категории 5е фирмы TWT

Двухпортовые неэкранированные (UTP) телекоммуникационные розетки, предназначены для монтажа на стену. TWT-SM2-4512-WH с портом RJ-45 категории 5e и телефонным портом RJ-12.

В комплект поставки входят стяжки для фиксации кабеля внутри розетки, а также липкая двухсторонняя площадка и комплект дюбель-шуруп для установки розетки на стену.

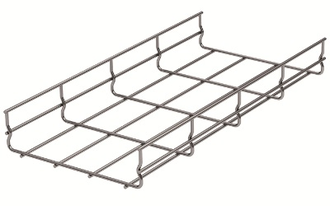

Рисунок 3.9 – Проволочный лоток 30х300 L3000

Рисунок 3.10 – Кабель-канал ЭЛЕКОР 20х10х2метра

Рисунок 3.11 - Омега-кронштейн

Омега-кронштейн применяется для крепления кабельной трассы к стене или потолку. Благодаря форме омега-профиля, из которого он сделан, при толщине металла всего 2 мм конструкция выдерживает значительные нагрузки. Расчетный вес от 40 до 120 кг на кронштейн в зависимости от размера.

3.2 Технические помещения

Аппаратная представляет собой техническое помещение, несущее основную нагрузку по обеспечению взаимодействия не только всех кабельных линий, но и работоспособности всей информационно-вычислительной системы предприятия.

КЭ представляет собой служебное помещение, в которое вводятся кабели подсистемы внутренних магистралей СКС и кабели горизонтальной подсистемы. В этом помещении монтируются коммутационные панели, сетевые приборы и другие вспомогательные устройства. В кроссовых нельзя размещать оборудование, которое не имеет непосредственного отношения к тем функциям, для выполнения которых организуется данное техническое помещение, например силовые распределительные щиты электропитания этажа.

Общая рабочая площадь согласно паспортным данным здания составляет 582.8 м². Согласно нормам, площадь кроссовой, обслуживающей рабочие места здания, должна составлять 0,07 м². на каждое рабочее место, но не менее 5 м². В нашем случае минимальная площадь кроссовой будет равна 11.34 м². На 1 этаже кроссовая находится в помещении №4, на 2 этаже кроссовая находится в помещении №8. Для размещения аппаратной было выбрано помещение 3 площадью 20.4 м² в подвале.

3.3 Расчет длины элементов кабельной системы

Кабели подсистемы внутренних магистралей связывают между собой коммута­ционное оборудование, установленное в помещениях кроссовых и аппаратной. Согласно исходным данным по этим кабелям передаются в основном информационные потоки, создаваемые сетевой аппаратурой ЛВС и информационные сигналы камер видеонаблюдения. Исходя из указанного обстоятельства будем прокладывать в подсистеме внутренних магистралей уже выбранные кабели UTP категории 5е.

Для расчета потребности кабеля СПД можно использовать два метода: метод суммирования и эмпирический (статистический) метод.

Метод суммирования заключается в подсчёте длины трассы каждого горизонтального кабеля с последующим сложением этих длин. К полученному результату добавляется технологический запас величиной до 10%, а также запас для выполнения разделки в розетках. Достоинством рассматриваемого метода является высокая точность. Однако при отсутствии средств автоматизации и проектировании СКС с большим количеством портов такой подход оказывается чрезмерно трудоёмким, поэтому для расчёта длины кабеля был применён второй способ. Его сущность заключается в применении для подсчёта общей длины горизонтального кабеля, затрачиваемого на реализацию конкретной кабельной системы, обобщённой эмпирической формулы. На основании сделанных предположений общая длина горизонтальной кабельной трассы i-ого этажа принимается равной:

(3.1)

где – максимальная длина кабельной трассы i-ого этажа от коммутационного элемента до телекоммуникационной розетки, рассчитанная с учётом особенностей прокладки кабеля согласно планам и чертежам здания;

– минимальная длина кабельной трассы i-ого этажа от коммутационного элемента до телекоммуникационной розетки, рассчитанная с учётом особенностей прокладки кабеля согласно планам и чертежам здания;

– коэффициент технологического запаса, равен 1,1 (10%);

– запас для выполнения разделки кабеля, для витой пары равен 0,3 м, для оптического волокна – 1 м;

– количество телекоммуникационных розеток на i-ом этаже.

Для первого этажа нам необходима длина кабеля:

Для второго этажа нам необходима длина кабеля:

Рассчитаем длину кабеля необходимого для подсистемы внутренней магистрали. Расстояние от телекоммуникационного шкафа в аппаратной до шкафа в кроссовой 1 этажа 3.3 м, до шкафа кроссовой 2 этажа 6.6 м. , с учетом технологического запаса в 10% нам потребуется 10.9 м.

Суммарная длина кабеля рассчитывается по формуле 3.2:

(3.2)
