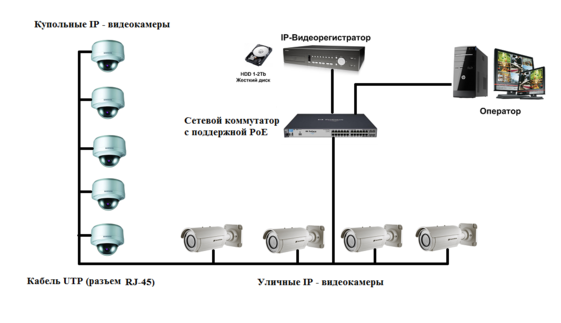

Рисунок 4.1 – Схема сети видеонаблюдения

4.7 Выбор оборудования

При выборе оборудования для систем видеонаблюдения будем сравнивать устройства по соотношению цены и качества.

При выборе уличных видеокамер нас интересуют следующие параметры: возможность съемки в ночное время, температурный диапазон (для корректной работы в зимнее время), защита от влаги и пыли, PoE питание, хорошее разрешение.

Исходя из данных условий была выбрана уличная IP-видеокамера IPEYE-B2-SPR-2.8-12-01.

Рисунок 4.2 – Уличная IP-видеокамера IPEYE-B2-SPR

IPEYE-B2-SPR - профессиональное решение для круглосуточного аудио и видео мониторинга на улице, при любых условиях освещенности. Модель оснащена современным 2 Мп сенсором с прогрессивным сканированием, вариофокальным объективом, подсветкой, PoE питанием и аудиовходом. IPEYE-B2-SPR-2.8-12-01 имеет качественный 2-х мегапиксельный сенсор высокой чувствительности Sony IMX 322, который позволяет получить четкое и чистое изображение с хорошей детализацией, даже в условиях низкого освещения. Прочный металлический корпус обеспечивает камере хорошую защиту от внешних механических воздействий. Камера безотказно работает в широком диапазоне температур от -40 до +50°C. Надежная герметичная конструкция позволяет защитить электрооборудование от влаги и пыли и соответствует классу IP66. Благодаря работе механического ИК-фильтра, ИК-подсветки и наличию режима день/ночь, видеокамера обеспечивает высокое качество изображения, как днем, так и ночью. Днем ИК-фильтр отсекает часть светового излучения, корректируя цветопередачу, а ночью включается ИК-подсветка.

Встроенный в эту камеру объектив с переменным фокусным расстоянием позволяет без труда получить нужный угол обзора в диапазоне от 25° до 87° (по горизонтали). Поддержка питания по технологии PoE (энергообеспечение по витой паре) позволяет питать камеру непосредственно от сетевого коммутатора, что в свою очередь упрощает процесс монтажа и экономит ресурсы на прокладке дополнительных кабелей. Благодаря аудиовходу можно подключить внешний микрофон и осуществлять запись звука на объекте видеонаблюдения. Формат Н.264 позволяет более эффективно использовать сетевые ресурсы, уменьшая трафик, что в свою очередь снижает стоимость инвестиций в охранную систему. Камера предназначена для работы как в локальной сети, так и через сеть Интернет. Просмотр архивных записей или видео онлайн можно осуществлять через стандартный веб-браузер или с помощью бесплатного фирменного программного обеспечения (в комплекте), с возможностью записи по расписанию, движению и т.д. Так же камера поддерживает ПО по стандарту Onvif. Российский разработчик. Сделано в Санкт-Петербурге. Гарантия 3 года.

Технические характеристики IPEYE-B2-SPR:

• Разрешение - 2 Mpix/ 1920х1080p FullHD Realtime

• Чувствительность - 0,1 лк (день) / 0,01 лк (ночь)

• Объектив - Варифокальный, 2.8-12.0 мм, F1.2

• Угол обзора - От 25° до 87° (по горизонтали), от 14 до 56° (по вертикали)

• Дополнительно - Электромеханический ИК-фильтр, прогрессивное сканирование, цифровое увеличение.

• Светодиоды - ИК-светодиоды 42 шт.

• Управление - По датчику освещенности

• Длина волны - 850 нм

• Дальность - До 30 м

• Формат сжатия видео - H.264

• Разрешение/Скорость кадров - 1920x1080 и ниже - 30 к/c

• Скорость передачи - 50 кб/c~8 Mб/c

• Порты - RJ45 10M/100M Ethernet port

• PC Браузер - IE 6.0 и выше, Chrome, Opera, Mozilla и др.

• Мобильный Браузер - iPhone/Android

• Сетевые протоколы - RTSP, RTMP, FTP, PPPoE, DHCP, TCP/IP, HTTP, UDP, SMTP, SIP, DDNS, DNS, PPTP, VPN

• Питание - 12V/0,5A, PoE

• PoE питание - Да; 802.3af, метод А

• Рабочий диапазон температур - От -40 до +50°С

Т ак же была выбрана купольная видеокамера ActiveCam AC-D8101IR2 для съемки внутри здания.

Рисунок 4.3 – Купольная IP-видеокамера ActiveCam AC-D8101IR2

ActiveCam AC-D8101IR2 - бюджетная компактная вандалозащищенная IP-камера построена на базе 1/4" CMOS-матрицы с максимальным разрешением 1280х720 точек, чувствительностью 0.1 Люкс при F2.0 и скоростью трансляции 20 Fps. Устройство поддерживает режим работы «день/ночь» и снабжено механическим ИК-фильтром для коррекции цветопередачи в светлое время суток и увеличения уровня чувствительности в темное.

На «борту» имеется встроенная ИК-подсветка с дальностью до 20 м, обеспечивающая ночной видеоконтроль площадей, необорудованных дополнительным освещением, или в тех ситуациях если свет неожиданно погас. Поддерживается двупоточное видео, предназначенное для снижения нагрузки на видеорегистратор и сеть, а также упрощения доступа через интернет. Компрессия данных производится стандартом сжатия H.264.

Вандалозащищенный корпус AC-D8101IR2, выполненный в форм-факторе сферы, соответствует рейтингу защиты от погодных воздействий IP66. В составе интерфейсов модели: сетевой разъем RJ-45 и гнездо подключения БП 12В. Порт RJ-45 поддерживает технологию питания по единому кабелю Ethernet (PoE), что облегчает процесс инсталляции и сокращает затраты на закупку и прокладку силовых кабелей к месту установки устройства. Камера комплектуется мегапиксельным объективом с фокусным расстоянием 2.8 мм и возможностью изменения направления «взгляда» в 3-х плоскостях.

Пиковое энергопотребление AC-D8101IR2 составляет 3 Вт. IP-камера прекрасно адаптирована к работе на улице в интервале температур от -40° до +60°C.

Технические характеристики ActiveCam AC-D8101IR2:

• Матрица 1/4" CMOS 1 Мп

• Максимальное разрешение 1280х720

• Чувствительность 0.1 Лк при F2.0; 0 Лк при вкл. ИК-подсветке

• Объектив Фиксированный, 2.8 мм

• Стандарт сжатия H.264

• Частота кадров/сек. 20 Fps при 1280x720

• Скорость передачи 6 Mbps

• Питание PoE (802.3af) / 12V DC

• Энергопотребление 0.25 А (3 Вт)

• Дальность ИК-подсветки До 20 м

В качестве устройства записи и хранения информации полученные с видеокамер будет использоваться IP-видеорегистратор. Необходимо, чтобы устройство могло обрабатывать 9 каналов одновременно, и имело достаточную глубину архива для хранения информации. Так же необходима возможность расширения памяти для записи посредством жестких дисков. Поэтому выбираем IP-видеорегистратор RVi-IPN16/2-8P

Рисунок 4.4 – IP-видеорегистратор RVi-IPN16/2-8P

RVi-IPN16/2-8P - 16-ти потоковый IP видеорегистратор. Количество видео потоков для записи: 16, 1 выход VGA + 1 HDMI (аудио/видео). Разрешение отображения (макс.): 1920х1080 (HDMI) / 1280х1024(VGA). Суммарная скорость декодирования потоков: 704х576 (D1) 100 к/с / 1280х720 (720р) 100 к/с / 1920х1080 (1080p) 100 к/с. 2 HDD SATA (по 4 Тб). LAN: Gigabit Ethernet (до 160мбит) сетевой адаптер + 8 PoE 100Mb порта. RS232 и RS485, Dual stream (трансляция доп. потока сеть, запись на HDD), мониторинг через мобильные устройства. 2 x USB 2.0. Питание: DC 12 В / 5А. Температурный диапазон - 10 + 55℃, вес 2,5кг, габаритные размеры: 375×321×50мм.

Технические характеристики RVi-IPN16/2-8P

• 16ти канальный FullHD Real-time видеорегистратор

• 8 PoE портов для питания камер (по 15Вт) + 1 х 1000Mb ethernet

• Поддержка 1080p (1920 х 1080 и ниже) х 25к/с на каждый канал

• Порты монитора 1 HDMI, 1 VGA

• Поддержка H.264 / MJPEG

• Поддержка 2 SATA до 4 ТБ

• Питание 12 В, 5А

Чтобы подключить все 10 видеокамер к видеорегистратору выберем коммутатор с, как минимум, 9 портами PoE. Нам подойдет Optimus UMG1-18/16P Коммутатор PoE.

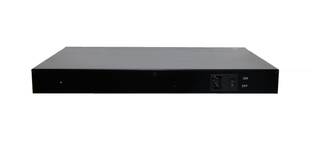

Р исунок 4.5 - Optimus UMG1-18/16P Коммутатор PoE

Основные характеристики:

Поддержка PoE IEEE 802.3af/at

Мощность PoE на порт

- Стандарт 802.3af до 15,4 Вт на порт;

- Стандарт 802.3at до 25 Вт на порт

Устройство поддерживает PoE Стандарты IEEE 802.3af /at Power over Ethernet. Позволяет использовать до 16-ти портов PoE 10/100Мбит/с, коммутационная способность которых составляет 7,2 Гбит/с.

Объем буфера встроенной памяти коммутатора равен 2750 Кб, что гарантирует минимальную потерю кадров при кратковременных скачках трафика. Скорость фильтрации/передачи пакетов Ethernet: 14880 пакетов в сек. на порт, Fast Ethernet: 148800 пакетов в сек. на порт.

Энергопотребление одной подключенной камеры достигает 25 Вт, PoE бюджет коммутатора составляет 250 Вт. Это позволит обеспечить стабильную работу всех подключенных IP-камер даже при повышенной потребляемой мощности в ночных условиях. Питание коммутатора: АС 210~240 В, 50~60Гц

В комплект коммутатора входит монтажный комплект, блок питания, спецификация.

4.8 Расчет размера видеоархива

Для того, что бы определить размер архива или суммарный объем жестких дисков требуемый для хранения архива системы видеонаблюдения первым делом необходимо определится с кодеком сжатия. Именно от него будет зависть размер архива.

Разные кодеки имеют разную степень сжатия информации исходного файла. Основные кодеки применяемые в системах видеонаблюдения: H.264, MJPEG, MPEG4, Motion Wavelet, JPEG2000, MxPEG.

Размер несжатого кадра это произведение ширины и высоты изображения в пикселях умноженное на глубину цвета. Размер кадра не зависит от того, что изображено в кадре, т.е. размер файла без сжатия будет одинаков для любого изображения.

Современные IP видеокамеры отображают изображение с глубиной 24 бита.

Определим размер несжатого кадра для камеры IPEYE-B2-SPR-2.8-12-01:

1920∙1080∙24=49766400 бит

Переведем полученное значение в кБайт:

Размер несжатого кадра для камеры ActiveCam AC-D8101IR2:

1280∙720∙24=22118400 бит

Переведем полученное значение в кБайт:

Определение размера сжатого кадра:

Наши видеокамеры используют формат сжатия кадра H.264, степень сжатия равна 74.9. Чтобы найти размер сжатого кадра делим несжатый кадр на коэффициент сжатия.

Для камеры IPEYE

Для камеры ActiveCam:

Таблица 4.1 Расчет емкости жестких дисков

Итого нам потребуется 7,5 Тбайт места на жестком диске для записи всех видеокамер в течение 7 дней, поэтому подберем в наш видеорегистратор 2 жестких диска по 4 Тбайта.

Жесткий диск SATA 4TB Seagate ST4000DM000

Характеристики
