– его подпространства. Очевидно, что и не пусто.

Каждая функция может быть однозначно представлена в виде

где – её значение в узле, а – базисная функция (или функция форма, см. рисунок 2) равная единице в узле и нулю во всех других узлах.

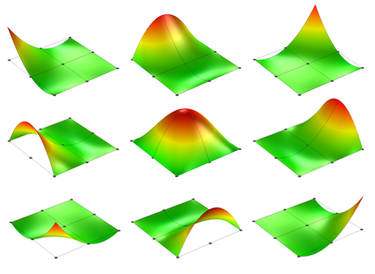

Рисунок 3 – Пример функций форм второго порядка

Пусть .

Определение. Назовем приближенным решением [15] задачи (2.2) функцию

такую что

3.5 Вывод расчетных формул

Пусть – произвольный прямоугольный элемент триангуляции T. Пронумеруем его вершины номерами 1, 2, 3 и 4, будем называть эту нумерацию локальной. Нумерация произведена против часовой стрелки. Будем рассматривать приближенное решение безотносительно порядка интерполяционной функции в целях представления формул в более общем виде.

Пусть задается на элементе точками . Обозначим через – функции формы элемента .

Приближённое решение на элементе , представимо в виде

где

– число узлов в конечном элементе,

значение функции в узле,

– функция форма равная единице в узле и нулю в остальных.

Пусть – вектор-столбец узловых значений приближенного решения на элементе , а – матрица функций форм. Тогда приближённое решение на элементе можно представить в виде

Представим левую часть равенства (3.1) в матричном виде как

и обозначим

где

Введем обозначения

Теперь интегралы по области можно представить в виде соответствующих сумм интегралов. Имеем

где в свою очередь

Полагая . Используя известную формулу Получим

где

,

аналогично находим

Далее, полагая при , имеем

3.6 Линейный четырехугольный элемент

Интерполяционный полином для прямоугольного элемента с четырьмя узлами имеет вид

Вместо членов или здесь оставлено произведение , потому что оно гарантирует линейное изменение вдоль каждой линии, где постоянны х или у.

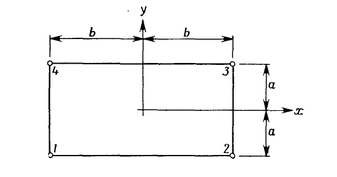

Рисунок 4 – Четырёхугольный конечный элемент

Пронумерованные узлы и расположение системы координат показаны на рис. 3. В узлах должны быть выполнены следующие условия:

Подстановка этих выражений в формулу (3.2) приводит к системе четырех уравнений, которые могут быть решены относительно :

Если положить . Таким образом, критерий сходимости выполняется. Подставим в исходное соотношение и преобразуем его к виду

где

Одно из главных различий между этим элементом и симплекс-элементами состоит в том, что градиенты теперь не постоянны, а меняются линейно вдоль одного из координатных направлений. Например,

Градиент в направлении оси постоянен вдоль оси , но меняется линейно по , и, наоборот, постоянна по , но линейно изменяется вдоль оси .

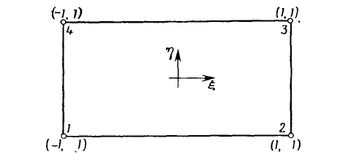

Рисунок 5 – Естественная система координат четырёхугольного конечного элемента

Полученные результаты для прямоугольного элемента могут быть записаны в безразмерной форме с помощью отношений и . Для :

где

Обозначим

тогда функции формы в соотношении (3.3) могут быть представлены в виде произведений безразмерных координат

где

Схематически этот элемент показан на рисунке 5. Введенная только что система координат называется естественной системой координат, потому что координаты при этом изменяются в диапазоне ,

3.7 Вычисление матрицы жёсткости

Как было показано выше

Где вектор функций форм четырёхугольного элемента

Представим это выражение в развернутом виде

аналогично для

С учётом того, что , локальную матрицу жёсткости для элемента можно записать в виде

Теперь перейдем к естественной системе координат.

Так как , и якобиан преобразования имеет вид

и .

Тогда

И, в итоге

Производные функций форм в естественной системе координат имеют следующий вид

Далее вычислим элементы матрицы жесткости.

В силу того, что область интегрирования – это прямоугольник, то

и вычисляя далее аналогично получим локальную матрицу жёсткости

3.8 Вычисление правых частей

Запишем (3.2) в виде

обозначим

– вектор нагрузки конечного элемента .

Вычислим, принимая

Подставляя функции формы и интегрируя получим, окончательно

3.9 Сборка матрицы жёсткости и вектора нагрузок

Сборка глобальной матрицы жёсткости производится с помощь матрицы связности (матрицы связей) [9].

Матрица связности определяется формулой:

где, N – число узлов в сетке.

(здесь знак «=» означает совпадение)

Например, на рис.6 сетка имеет узлов пронумерованных от 1 до 49.

Элемент номер 2 с локальной нумерацией показан на рисунке красным цветом.

Узлы 1, 2, 3, 4 (в локальной нумерации) совпадают с узлами 2, 3, 9 и 10 (в глобальной нумерации) соответственно и не совпадают с остальными.

Тогда матрица имеет вид:

где размер матрицы , (на месте многоточий стоят все нули)

Рисунок 6 – Глобальная и локальная нумерация узлов

Глобальная матрица жёсткости собирается по формуле [9]:

где N – количество конечных элементов.

Правая часть собирается по формуле

3.10 Учет граничных условий

Пусть СЛАУ записано в виде

Граничные условия Дирихле называются главными. Введение ненулевых условий Дирихле осуществляется с помощью процедуры Пейна-Айронса [11]. Если задается условием Дирихле, то диагональный элемент в p-й строке матрицы умножается на очень большое число, а p-й элемент в матрице заменятся произведением того же самого числа на и диагональный элемент.

3.11 Реализация и результаты работы программы

Исследуемая в данной работе модель на практике позволяет вычислить уровень грунтовых вод на некотором участке земли зная этот уровень на её границе. Узнать этот уровень на границе можно проведя измерения с помощью специального оборудования – с некоторым шагом измеряется уровень на границе и полученные данные заносятся в таблицу. Далее можно аппроксимировать полученную табличную функцию или же использовать сразу эти данные в программе для вычисления уровня вод на всем участве.

В данной работе представлены две программные реализации. Первая написана на языке программирования C++ без использования сторонних библиотек, а вторая – на языке Python с использованием библиотеки FEniCS. Программный код численной реализации на C++ приведен в ПРИЛОЖЕНИИ А.

В качестве функции на границе выбрана следующая функция

функция .

На рис. 6, 7 и 8 приведены графики решений полученных в результате выполнения программы на языке C++ при .

Рисунок 7 – График решения при

Рисунок 8 – График решения при

Рисунок 9 – График решения при

Код программы на языке Python

from dolfin import *

# создание триангуляции и опрделение функций форм

mesh = UnitSquareMesh(32, 32)

V = FunctionSpace(mesh, "Lagrange", 1)

# определение границы

def boundary(x):

return x[0] < DOLFIN_EPS or x[0] > 1.0 - DOLFIN_EPS or x[1] < DOLFIN_EPS or x[1] > 1.0 - DOLFIN_EPS

# определение граничных условий

u0 = Expression("sin(x[0]) + sin(x[1])", degree=2)

bc = DirichletBC(V, u0, boundary)

# определение вариационной задачи

u = TrialFunction(V)

v = TestFunction(V)

f = Constant(1)

a = inner(grad(u), grad(v))*dx

L = f*v*dx

# вычисление

u = Function(V)

solve(a == L, u, bc)

# сохранение в формате vtk

file = File("poisson.pvd")

file << u

# вывод графика решения

plot(u, interactive=True)

Графики решений полученных в результате выполнения программы на языке Python представлены рис. 9, 10 и 11

Рисунок 10 – Результат работы программы Python при

Рисунок 11 – Результат работы программы Python при

Рисунок 12 – Результат работы программы Python при

Для сравнения на рисунках 13, 14 и 15 представлены графики решения задачи полученные в системе Wolfram Mathematica.

Рисунок 13 – График решения, полученный в системе Wolfram Mathematica при

Рисунок 14 – График решения полученный в системе Wolfram Mathematica при

Рисунок 15 – График решения полученный в системе Wolfram Mathematica при

ЗАКЛЮЧЕНИЕ

В результате выполнения выпускной квалификационной работы цель была достигнута в полном объёме и полностью выполнены все поставленные задачи.

Были изучены необходимые теоретические сведения из теории вариационных неравенств.

Была адаптирована известная математическая модель баланса масс подземных вод, поставлена гладкая задача, поставлена вариационная задача.
