ВВЕДЕНИЕ

Согласно Энергетической стратегии России на период до 2030 года [1] целями развития электроэнергетики являются:

- обеспечение энергетической безопасности страны и регионов;

- удовлетворение потребностей экономики и населения страны в электрической энергии (мощности) по доступным конкурентоспособным ценам, обеспечивающим окупаемость инвестиций в электроэнергетику;

- обеспечение надежности и безопасности работы системы электроснабжения России в нормальных и чрезвычайных ситуациях;

- инвестиционно-инновационное обновление отрасли, направленное на обеспечение высокой энергетической, экономической и экологической эффективности производства, транспорта, распределения и использования электроэнергии.

К числу основных проблем в сфере электроэнергетики в технологической части относятся низкая энергетическая и экономическая эффективность отрасли (низкий коэффициент полезного действия большинства тепловых электростанций, высокие потери в электрических сетях, неоптимальная загрузка генерирующих мощностей в Единой энергетической системе России, в том числе наличие «запертых» мощностей).

Из ряда приоритетных направлений научно-технического прогресса в энергетическом секторе по направлению «Электроэнергетика» могут быть выделены следующие:

- создание высокоинтегрированных интеллектуальных системообразующих и распределительных электрических сетей нового поколения в Единой энергетической системе России (интеллектуальные сети – Smart Grids);

- развитие силовой электроники и устройств на их основе, прежде всего различного рода сетевых управляемых устройств (гибкие системы передачи переменного тока – FACTS);

- внедрение технических решений с целью уменьшения потерь в сетях электроснабжения.

Этим вышеуказанным требованиям в полной мере отвечают устройства компенсации реактивной мощности (КРМ), которые позволяют не только улучшать параметры электрической сети, но и обеспечивают повышение качества электроэнергии (КЭ).

Изучению вопросов КРМ посвящено большое число публикаций как в нашей стране, так и за рубежом. Среди них можно отметить работы Железко Ю.С., Жежеленко И.В., Вагина Г.Я., Карпова Ф.Ф., Воротницкого В.Э, Саенко Ю.Л., Кудрина Б.И., Веникова В.А., Германа Л.А., Кулинича Ю.М., Климаш В.С. и многих других.

Применение устройств КРМ позволяет:

- уменьшить нагрузку на трансформаторы, что приводит к увеличению их срока службы;

- уменьшить нагрузку на провода и кабели, исключая необходимость увеличения площади их сечения;

- улучшить качество электроэнергии [2] у потребителей, так как происходит уменьшение искажения формы напряжения, подавление высших гармоник в сети;

- уменьшить нагрузку на коммутационную аппаратуру за счет снижения тока в цепях;

- поддерживать коэффициент мощности (cosφ) в пределах допустимого;

- снизить расходы на оплату потребляемой электроэнергии.

В свою очередь, особенно остро проблема качества электрической энергии стоит перед электрическими сетями железнодорожной отрасли, где эти проблемы приводят к нарушениям в работе:

- рельсовых цепей железнодорожного транспорта;

- устройств системы железнодорожной сигнализации, централизации и блокировки (СЦБ);

- снижению срока службы аппаратуры;

- нарушению работы микропроцессорных систем.

Сдерживающим фактором является инертность внедрения принятых законодательных актов и нехватка персонала, имеющего опыт в реализации проектов по внедрению устройств КРМ.

Целью работы является повышение эффективности применения устройств КРМ в электрических сетях 6÷35 кВ железнодорожного транспорта.

Для достижения поставленной цели в выпускной квалификационной работе (ВКР) решены следующие задачи:

1. выполнены анализ и оценка современных устройств компенсации реактивной мощности;

2. рассмотрены перспективы их применения в линиях 6÷35 кВ, таких как железнодорожные линии сигнализации, централизации и блокировки;

3. выполнен обзор современных аспектов компенсации реактивной мощности в распределительных сетях;

4. проанализированы существующие способы и виды КРМ в сетях 6÷35 кВ;

5. произведено исследование показателей качества электрической энергии (ПКЭ) для высоковольтной линии (ВЛ) 10 кВ;

6. произведено имитационное моделирование устройства динамической компенсации.

На основании чего сделан вывод о целесообразности применения устройств динамической компенсации для ВЛ СЦБ 10 кВ.

1. ОБЗОР ОСНОВНЫХ АСПЕКТОВ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ В РАСПРЕДЕЛИТЕЛЬНЫХ СЕТЯХ

1. Анализ особенностей работы электрических сетей 6÷35 кВ

Электрические сети напряжением 6÷35 кВ в РФ относятся к распределительным сетям. В общем количестве электрических сетей значительную долю по протяженности и количеству трансформаторных подстанций занимают сети 6-35 кВ, которые составляют 70 % от общего объема распределительных сетей РФ, как показано на рисунке 1.1[3].

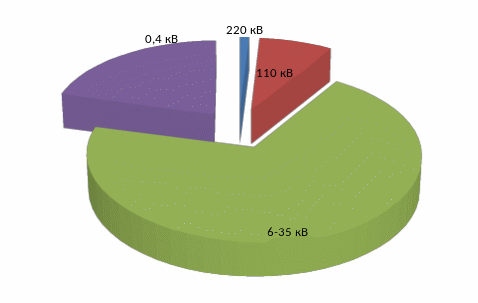

Рисунок 1.1 – Долевой состав распределительных сетей России по состоянию на 01.01.2013 г.

Распределительные сети напряжением 6÷35 кВ РФ имеют ряд отличительных особенностей, что сказывается на специфике выбора и применения устройств КРМ. К основным особенностям работы ВЛ относятся [3]:

- высокая плотность электрических нагрузок (от 5 до 15-20 МВт/км² в центральных районах городов);

- большое количество и разнохарактерность потребителей, расположенных на ограниченной территории (города, поселения, промышленные и железнодорожные предприятия);

- значительная протяженность воздушных и кабельных линии электропередачи (порядка 1,1 млн. км) и большое количество единиц трансформаторных подстанций (около 450 тыс. ед.) по состоянию на 01.01.2013г.;

- высокие предъявляемые требования по надежности электроснабжения потребителей;

- непрерывный рост электропотребления (на 1-2 % ежегодно), требующий систематического развития электрических сетей наряду со значительной (порядка 70 %) степенью износа оборудования.

Поэтому целесообразным представляется применение мер по поддержанию сетей в надлежащем состоянии. Вместе с тем, наиболее эффективным и масштабным направлением сокращения потребления энергоресурсов и повышения энергетической эффективности является отраслевое энергосбережение за счет внедрения новых и усовершенствования существующих энергосберегающих технологий и оборудования. Таким задачам в полной мере соответствует применение устройств КРМ.

Усложняет решение задачи КРМ в сетях 6-35 кВ режим заземления нейтрали, который, в свою очередь, оказывает влияние на:

- стоимость самой электрической сети;

- надежность работы и аварийность электрооборудования;

- безопасность человека и животных, находящихся вблизи линии;

- принципы исполнения релейной защиты;

- принципы и методы определения места повреждения (пробоя изоляции).

Произведенный анализ литературных источников [4-7] позволяет заключить, что в мире в сетях среднего напряжения (3÷69кВ), в настоящее время используются четыре возможных варианта заземления нейтральной точки электрической сети:

- изолированная (незаземленная) нейтраль;

- нейтраль, заземленная через дугогасящий реактор;

- нейтраль, заземленная через резистор (низкоомный или высокоомный);

- глухозаземленная нейтраль.

Кроме указанных четырех режимов заземления нейтрали в мире применяется также комбинация (параллельное включение) дугогасящего реактора и резистора. Например, согласно [4], в высоковольтных сетях 20кВ Германии, встречается такая комбинация, где дугогасящий реактор обеспечивает гашение кратковременных однофазных перекрытий изоляции на землю, а низкоомный резистор подключается к нейтрали сети параллельно реактору только кратковременно специальным однофазным силовым выключателем. Резистор в такой схеме служит для селективного определения фидера с устойчивым однофазным замыканием на землю.

В России же, согласно [5, п. 1.2.16], для сетей 6÷35 кВ разрешается применение только двух видов нейтрали, а именно изолированной нейтрали и нейтрали, заземленной через дугогасящий реактор или резистор (эффективно-заземленная нейтраль).

Глухое заземление в сетях 6-35 кВ в России согласно [5] не используется, так как ток однофазного замыкания на землю при таком режиме заземления нейтрали может достигать единиц-десятков кА. Однако глухое заземление нейтрали нашло широкое применение в четырехпроводных распределительных сетях 4-25 кВ таких стран как США, Канада, Австралия и др. [6].

При обращении к мировой практике эксплуатации сетей среднего напряжения хорошо видно (таблица 1.1), что в отличие от России, где используется режим изолированной нейтрали и режим заземления через дугогасящий реактор, в других странах чаще всего применяется заземление нейтрали через резистор или дугогасящий реактор [6-7], так как этот способ имеет следующие преимущества:

- обеспечение селективного действия защит присоединений при однофазных замыканиях на землю;

- возможность длительной работы сети в режиме однофазного замыкания на землю;

- высокая вероятность самоустранения однофазных замыканий на землю;

- исключение повреждений оборудования в режимах однофазного замыкания на землю.

Таблица 1.1 – Обзор режимов заземления нейтрали в сетях среднего напряжения в различных странах мира

Также отметим, что применение в европейских странах заземления через высокоомный или низкоомный резистор исключает феррорезонансные процессы, приводящие к выходу из строя измерительных трансформаторов напряжения, при этом снижается кратность перенапряжений при ОЗЗ. Применение низкоомных резисторов позволяет увеличить ток в месте пробоя изоляции, что создает благоприятные условия для работы релейной защиты, в результате чего поврежденный фидер отключается уверенно и за минимально возможный промежуток времени. Таким образом, снижается вероятность поражения электрическим током персонала. Так как негативное действие аварийного режима на сеть сводится к минимуму, то и вероятность выхода из строя электрооборудования снижается. Использование же высокоомного резистора позволяет долговременно работать при однофазном дуговом замыкании на землю до тех пор, пока оно не перейдет в металлическое, при этом ток в месте повреждения изоляции не превысит 10 А.

Значительно реже в странах мира используется заземление нейтрали через дугогасящий реактор (ДГР), так называемая компенсированная нейтраль. Применение ДГР позволяет снизить перенапряжение сети, компенсировать токи замыкания на землю, а при точной настройке вовсе исключить ток в месте повреждения. При этом 85 % однофазных дуговых замыканий самоликвидируются и питание потребителей осуществляется без перебоев даже в аварийных ситуациях. Но появляются некоторые сложности в определении поврежденного фидера. Одним из вариантов решения этой проблемы является комбинированная система, состоящая из резистора и ДГР, соединенных параллельно. В таком случае резистор включается в цепь кратковременно, что увеличивает активную составляющую в суммарном токе ОЗЗ, в результате землянная защита уверенно отключает поврежденный фидер.
