3. Вагоны прикрытия под стрелой путеукладочного крана учтены дополнительной длиной 30 м.
4. При размещении нескольких поездов на одном пути между ними должны быть разрывы не менее 50 м.
В дополнении: при работе машин СЧ-600, 601 длина планировщика балласта ПБ, РБ составляет 15 м, хоппер-дозаторной вертушки ХДВ – 200 м.
Средние нормы выработки машинных комплексов при замене РШР со срезкой балласта бульдозером и автогрейдером на глубину до 10 см: ЭЛБ-4,
разборочный поезд с УК-25/9-18, бульдозер, автогрейдер, укладочный поезд с УК-25/9-18, ХДВ, ВПО-3000, ВПР-02 на железобетонных шпалах приведены в виде графика на рис. 4.1
2550 м пути

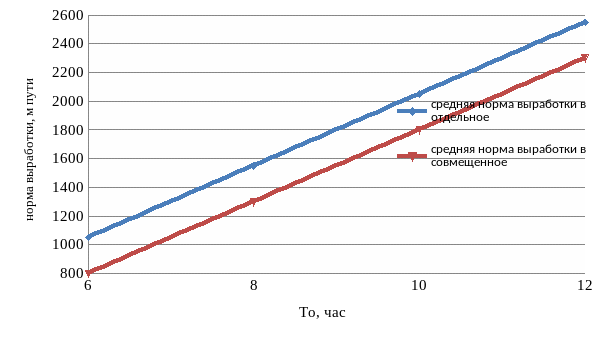

Рис 4.1 Средняя норма выработки машинных комплексов при замене РШР
при срезке балласта до 10 см
Из графика видно, что фронт выполненных работ в отдельное «окно» продолжительностью 12 часов составит 2550 метров пути, фронт выполненных работ в совмещенное «окно» продолжительностью 12 часов составит 2300 метров пути.
При замене РШР с очисткой балласта, балластировкой, укладкой бесстыкового пути с применением путевых машин: ЭЛБ-4, разборочный поезд с УК-25/9-18, бульдозер, автогрейдер, укладочный поезд с УК-25/9-18, два щебнеочистительных комплекса, ХДВ, ВПО, ВПР-02, ДСП, ХДВ, ВПР-02, ДСП, ПБ, комплекс для укладки бесстыкового пути инструкцией [11] установлены средние нормы выработки машинных комплексов при работах по капитальному ремонту пути по технологии закрытого перегона табл. 1.1. Замена РШР с глубиной очистки (вырезки) до 40 см с применением двух щебнеочистительных машинСЧ-601средняя норма выработки в сутки на «закрытом» перегоне составляет 1180 м пути.
Средние нормы выработки машинных комплексов для глубокой очистки балласта до 40 см на железобетонных шпалах с применением щебнеочистительного комплекса: ХДВ, ЭЛБ-4, ВПР- 02, ДСП, ПБ, СЧ-601, РМ-80 приведены в виде графика на рис. 4.2
950 м пути
Рис 4.2 Средняя норма выработки машинных комплексов в составе СЧ-601, РМ-80
при замене РШР для глубокой очистке до 40 см
Из графика видно, что фронт выполненных работ в отдельное «окно»
продолжительностью 12 часов составит 950 метров пути, фронт выполненных работ в совмещенное «окно» продолжительностью 12 часов составит 860 метров пути.
Средние нормы выработки машинных комплексов для глубокой очистки балласта до 40 см на железобетонных шпалах с применение щебнеочистительного комплекса: ХДВ, ЭЛБ-4, ВПР- 02, ДСП, ПБ, ЩОМ-1200, РМ-2002 приведены в виде графика на рис. 4.3
2300 м пути

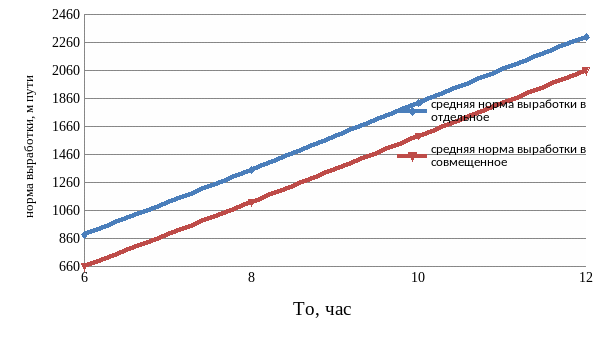

Рис 4.3 Средняя норма выработки машинных комплексов в составе ЩОМ-1200, РМ-2002
при замене РШР для глубокой очистке до 40 см
Из графика следует, что фронт выполненных работ в отдельное «окно» продолжительностью 12 часов составит 2300 метров пути, фронт выполненных работ в совмещенное «окно» продолжительностью 12 часов составит 2060 метров пути.
В 2016 году при проведении капитального ремонта пути на новых материалах на участке четного пути перегона Украина – Белогорск км 7857 пикет 4 – 7864 пикет 10 предусмотрена работа в «окно» продолжительностью 12 часов, поэтому, при выполнении работ по замене рельсошпальной решетки с
применением машинных комплексов при срезке балласта до 10 см в отдельное «окно» необходимо обеспечить фронт работ не менее 2550 м пути, в совмещенное «окно» не менее 2300 м пути.
При замене рельсошпальной решетки с применением машинных комплексов в составе СЧ-601, РМ-80для работ по глубокой очистке балласта до 40 см на железобетонных шпалах в отдельное «окно» необходимо обеспечить фронт работ не менее 950 м пути, в совмещенное «окно» не менее 860 м
пути, следовательно, с применением машинных комплексов в составе ЩОМ-1200, РМ-2002 для работ в отдельное «окно» необходимо обеспечить фронт работ не менее 2300 м пути, в совмещенное «окно» не менее 2060 м пути.
-
Нормативные требования Методики определения оптимальной продолжительности «окна»
В соответствии с требованиями «Методики определения оптимальной продолжительности технологического «окна» для производства работ на инфраструктуре в зависимости от места проведения ремонта и грузонапряженности полигона», утвержденной распоряжением ОАО «РЖД» №2062р от 19.09.2011 г. [12] оптимальная продолжительность технологического окна определяется на основе критерия минимума суммарных затрат, понесенных перевозчиком и владельцем инфраструктуры в период технологического окна с учетом потерь в доходах от неосуществленных перевозок грузов и пассажиров, возможных штрафных санкций за просрочку сроков доставки грузов и увеличения эксплуатационных затрат на пропуск вагоно- и поездопотоков, отнесенных на один километр ремонтируемого участка пути.
В настоящее время применяется поточная технология производства ремонтно-путевых работ, при которой наблюдается прямая зависимость между продолжительностью технологического окна t0, темпом ведущей операции и фронтом работ в технологическое «окно», которая определяется по формуле (4.1) и приведена на рис.4.4 в соответствии с методикой [12].
, час (4.1)
где
- продолжительность технологического окна, час; tp-время на развертывание (разворот) работ, час. Принимают согласно технологическим процессам;
t - интервал времени от начала выполнения ведущей (лимитирующей) операции до ее завершения, час;
- время на свертывание работ для оформления открытия перегона, час. Время разворота и свертывания работ принимают согласно технологическим процессам или другим нормативно-технологическим документам.

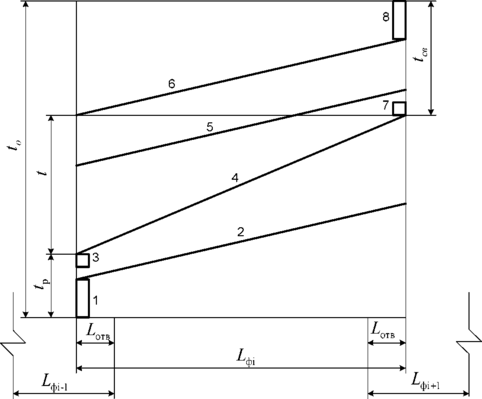

Рис.4.4 Интервалы времени, составляющие технологическое окно: 1-оформление закрытия перегона, пробег машин к месту работ, приведение машин в рабочее состояние; 2,5,6-выполнение операций, предшествующих ведущей и последующих за ней; 4-выполнение лимитирующей (ведущей); 3,7-зарядка и разрядка ведущей машины; 8- приведение машин в транспортное состояние, проверка состояния пути и устранение отступлений, пробег машин от места работ на станцию.Lотв - длина отвода, км; Lфi- фронт работы, км (Lфi-1,Lфi+1предыдущий и последующий соответственно).
Технологические интервалы между операциями зависят от длины рабочих поездов, участвующих в этих операциях, следовательно, от фронта работ и от времени выполнения лимитирующей работы.
4.2 Условия производства работ
4.2.1 Характеристика пути
Участок пути электрифицированный, двухпутный, оборудованный автоблокировкой, относится к 1 классу пути, протяженностью 7700 метров.
В плане имеет 58,3 % прямых и 41,7 % кривых. Кривая радиусом менее 350 м – 1 шт. Кривые радиусом 400-350 м – нет. Кривые радиусом более
400 м менее 600 м – 1 шт. Кривые радиусом более 600 м – 5 шт. Кривые радиусом более 1200 м – нет.
Места с плохой видимостью – км 7859 пк8 - .7860 пк9; 7860 пк9 – 7861 пк9.
4.2.2 Состояние пути до ремонта:
Рельсовые плети Р65, длиной до блок-участка;
Скрепление – КБ;
Шпалы железобетонные – 1840 шт./км в прямых и кривых радиусом более 1200 м, в кривых радиусом менее 1200 м - 2000 шт./км;
Балласт щебеночный имеет в своем составе фракции менее 25 мм – 20%;
Исходная толщина загрязненного балласта составляет 40 см, ширина плеча балластной призмы – 45 см, ширина обочины земляного полотна – 0,5 м.
4.2.3 Верхнее строение пути после ремонта:
Бесстыковой путь на железобетонных шпалах Ш-3Д, со скреплением ЖБР-65ПШМ и рельсовыми плетями длиной до перегона.
Эпюра шпал для прямых участков пути 1840 шт./км и кривых участков пути радиусом более 1200, а в кривых радиусом менее 1200 м эпюра шпал 2000 шт. на км.
Балласт щебеночный имеет в своем составе фракции 25-60 мм.
Толщина чистого щебеночного балласта под подошвой шпал составляет 40 см. Содержание засорителей в балласте не более 5%.
Ширина плеча балластной призмы и обочины земляного полотна соответствуют типовой конструкции и составляет 0,45 и 0,5 м,
Укладка разделительного слоя – геотекстиль
Крутизна откосов балластной призмы ≥ 1:1,5,
4.2.4 Условия производства работ
Планируемый объем ремонтных работ составляет 7,7 км.
Работы производятся в охранной зоне волоконно-оптического кабеля
Характеристика участка работы ПМС-46 по капитальному ремонту четного пути на участке Украина – Белогорск, приведена в табл. 4.2
Таблица 4.2
Характеристика участка
| Участок | Протяженность, м пути | КМ, ПК | Кривые R менее 350 м, шт. | Кривые R501-600 м. | Кривые R601-800 м | Кривые R1001-1200 м. |
| Украина – Белогорск | 7700 | КМ 7857 ПК4 –КМ 7864ПК10 | 1 | 1 | 3 | 2 |
Железобетонная труба – 2 шт.
В местах подхода техники на путь, в отдельные «окна» необходимо устроить подъезды с отсыпкой думпкарной вертушки.
Работы по надвижке предварительно сваренных рельсовых плетей выполняются в «окна» продолжительностью 8 часов в объеме 1600 п.м.
Работы по капитальному ремонту пути выполняются машинизированным комплексом ПМС-46 и бригадами монтеров пути ПМС-46.
Работы по капитальному ремонту ВСП в «окно» производятся со снятием напряжения контактной сети и ее заземления в соответствии с правилами электробезопасности для работников ОАО РЖД при обслуживании электрифицированных железных дорог № 12176.
Работы делятся на подготовительные, основные выполняемые в «окно», отделочные и заключительные.
Подготовительные работы выполняются в день предшествующий основному «окну».
Все работы в «окно» по укладке рельсошпальной решетки, передвижение рабочих поездов, машин и механизмов по фронту работ осуществляются по указанию единого руководителя работ.
На перегон путевые машины и рабочие поезда дежурный по станции отправляет, руководствуясь заявкой руководителя работ, и в строгом соответствии с «Инструкции по обеспечению безопасности движения поездов при производстве путевых работ» от 29.12.12года №2790 [15].
Отделочные работы выполняются в последующие дни после «окна» и выполняются в перерывах между поездами, а также под прикрытием основного «окна» и включают в себя: устройство стеллажей покилометрового запаса, отделка балластной призмы и планировка междупутья; подрезка балласта из-под подошвы рельса; очистка кюветов машиной СЗП и уборка лишнего балласта у опор контактной сети.
Чистовая выправка пути в плане и в профиле выполняется машиной Дуоматик. Для непрерывной работы машины Дуоматик при выполнении выправки пути по автоматизированной программе, при сборке рельсошпальной решетки и в процессе укладки, ж.б. шпалы закрепляются и устанавливаются строго по отметкам эпюры.
После выправки пути, в местах нехватки балласта, щебень дополнительно выгружается из хоппер-дозаторов.
Перераспределение балласта в пути, оправка балластной призмы производится быстроходным планировщиком ПБ.
