Из-за поломки и неисправной работы некоторых отдельных изоляторов во время эксплуатации а так же большой трудоемкостью их замены количество изоляторов увеличивают на один для ВЛ 220 кВ [3].
При n = 5 шт. длина гирлянды изоляторов:
(4.4)
где
– длина арматуры, м;
– строительная высота изолятора, м;
– число изоляторов в гирлянде.
Для крепления гирлянды изоляторов к траверсе опоры и для крепления провода к гирлянде используют линейную арматуру.
Для фиксации проводов и тросов используют зажимы. Они делятся на поддерживающие (подвешиваемые на промежуточных опорах), и натяжные (применяемые на опорах анкерного типа). Поддерживающие зажимы подразделяют на глухие и с заделкой ограниченной прочности. Глухой зажим состоит из корпуса, в который укладывается провод (или трос), плашек и U-образных болтов для крепления провода в корпусе. Провод или трос в случае обрыва в одном из пролетов не вытягивается из зажима, а на промежуточную опору передается тяжение.
Натяжные зажимы делятся на три типа: болтовые – для проводов АС-70/11 - АС-240/39; прессуемые – для сталеалюминиевых проводов АС-185/24 и более; клиновые – преимущественно для подвески стальных тросов.
Для присоединения гирлянды к траверсе опоры или к закрепляемым на траверсе деталям используют сцепную арматуру, которая включает в себя скобы, ушки, серьги. С шапкой верхнего изолятора скобу соединяет серьга. Ушки соединяют нижний изолятор с зажимом. Серьга со скобой и ушко с зажимом соединяются с помощью болта или пальца. Шляпкой фиксируется один конец, а гайкой или шайбой, другой но с обязательным применением шплинтов.
Защитная арматура устанавливается у конца гирлянды со стороны провода. Изоляторы шунтируются рогами при изолированной подвеске троса на ЛЭП напряжением 220 кВ и.
Для выбора арматуры нужно опираться на минимальную разрушающую нагрузку, приводимой в технических характеристиках арматуры. Выбор арматуры аналогичен выбору изоляторов согласно ПУЭ.
Глухие зажимы типа ПГ и ПГН и ушки типа У1 применяются для крепления провода к гирлянде на промежуточных опорах. Узлы типа КГП и серьги типа СР применяются для крепления гирлянды к траверсе.
Таблица 4.2 – Арматура для крепления гирлянды изоляторов типа ПС 120-Б
| Арматура | Количество, шт | Строительная высота, м | Вес, кг |
| Узел крепления КГП-7-1 | 1 | 0,082 | 0,8 |
| Скоба СК-7-1А | 1 | 0,05 | 0,39 |
| Серьга СР-7-16 | 1 | 0,065 | 0,34 |
| Ушко однолапчатое У1-7-16 | 1 | 0,106 | 0,76 |
| Зажим поддерживающий ПГН-5-4 | 1 | 0,162 | 7,3 |
Длина гирлянды
Вес гирлянды
, (4.5)
На анкерных опорах принимаем изолятор из закаленного стекла - ПС 160-Д .

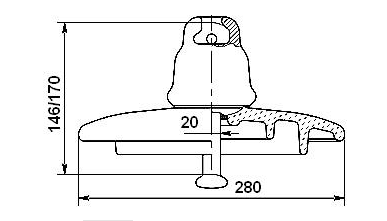

Рисунок 4.2 – Изолятор ПС 160-Д
Таблица 4.3 – Подвесной изолятор из закаленного стекла ПС 160-В
| Строительная высота, мм | 146 | |
| Диаметр изолятора, D, мм | 280 | |
| Длина пути утечки, мм | 370 | |
| Разрушающая электромеханическая нагрузка, кН, не менее | 160 | |
| Вес, кг | 6,58 | |
14Таблица 4.4 – Линейная арматура для изолятора ПС 160-Д
| Арматура | Количество, шт. | Строительная высота, м | Вес, кг |
| Скоба СК-16-1А | 1 | 0,07 | 1,22 |
| Серьга СР-16-20 | 1 | 0,07 | 0,55 |
| Ушко однолапчатое У1-16-20 | 1 | 0,113 | 2,02 |
| Зажим натяжной НАС-330-1 | 1 | - | 2,23 |
| Скоба СКД-16-1 | 1 | 0,105 | 1,36 |
. (4.6)
При К=1,15
,
.
Принимаем n=14 шт.
Длина гирлянды
Вес гирлянды
Таблица 4.5 – Расчетные данные для изоляторов
| Тип изолятора | Длина гирлянды, м | Вес гирлянды, кг | Количество в гирлянде, шт. |
| ПС 120-Б | 2,4 | 68 | 15 |
| ПС 160-Д | 2,4 | 99,5 | 14 |
Таблица 4.6 – Комплектация крепления грозотроса
| Арматура | Количество, шт. | Строительная высота, м | Вес, кг |
| Изолятор подвесной ПС 120-Б | 1 | 0,127 | 3,9 |
| Скоба СКД-10-1 | 1 | 0,08 | 0,68 |
| Скоба СК-7-1А | 1 | 0,05 | 0,39 |
| Серьга СР-7-16 | 1 | 0,065 | 0,3 |
| Ушко однолапчатое У1-7-16 | 1 | 0,106 | 0,76 |
| Зажим натяжной НКК-2-1 | 1 | 0,2 | 3,1 |
Вес гирлянды для грозотроса составит 9,13 кг, при длине гирлянды 0,628 м.
5 РАССТАНОВКА ОПОР ПО ПРОФИЛЮ ТРАССЫ
При расстановке опор по профилю трассы должны быть выполнены два основных условия:
а) расстояние от проводов до земли и до пересекаемых инженерных сооружений не должно быть меньше допускаемых ПУЭ,
б) нагрузки, которые воспринимают опорамы, не должны превышать допустимых значений для опор данного типа.
Окончательное число изоляторов, тип опор, количество линейной арматуры определяется после выполнения расстановки опор.
5.1 Построение шаблона
Для расстановки опор на профиле трассы используем специльный шаблон. Шаблон представляет собой три кривые провисания провода, которые сдвинутые относительно друг друга, построенные в виде парабол для режима, при котором возникает наибольшая стрела провеса (рисунок 5.1). Такими режимами могут быть либо режим гололеда без ветра, либо режим максимальной температуры.
Рисунок 5.1 – Построение шаблона
Из анализа результатов механического расчета проводов определяется режим максимальной стрелы провеса. Как видно из расчета наибольшая стрела провеса будет возникать в режиме гололеда без ветра.
Кривая 1 – кривая провисания нижнего провода – строится на основе формулы стрелы провеса:
| | (5.1) |
, где
,
- удельная нагрузка и напряжение в режиме, отвечающем наибольшей стреле провеса
.
Для построения шаблона выражение (5.1) представим в виде уравнения:
| | (5.2) |
Где
, тогда
.
Далее выполняем расчет значений у для трех вариантов проектирования ЛЭП для I кривой. Результаты расчета сведем в таблицу 5.1.
Таблица 5.1 – Расчетные значения для построения шаблона, м
| l | 0 | 21 | 42 | 63 | 84 | 105 | 126 | 147 | 168 | 189 | 210 |
| х | 0 | 10,5 | 21 | 31,5 | 42 | 52,5 | 63 | 73,5 | 84 | 94,5 | 105 |
| y | 0 | 0,042 | 0,168 | 0,379 | 0,674 | 1,053 | 1,053 | 1,516 | 2,063 | 3,411 | 4,212 |
Рисунок 5.2 – Построенный шаблон:
1 - кривая положения провода;
2 - габаритная кривая; 3 - земляная кривая
Кривая 2, это габаритная кривая, она сдвинута по вертикали вниз от кривой 1 на расстояние габарита Г.
