, (7.4)
л/с,
л/с.
7.4. Второй расчетный случай – максимальный часовой расход с одновременной подачей расчетного расхода на пожаротушение
Расчетная схема для данного случая выполняется на основе первой расчетной схемы. К уже рассчитанным узловым расходам добавляются расходы на пожаротушение.
Расчетное количество пожаров для города с населением 18 тыс. человек равно двум, расход воды на наружное пожаротушение при застройке зданиями 5 этажа и выше равно 15 л/с [3, таблица 1].
Считается, что к 11 минуте пожара (вторая стадия пожара) запас воды на пожаротушение в баке водонапорной башни полностью израсходован, и подача осуществляется только от пожарных насосов на НС-2.
С учетом разбора воды в час максимального водопотребления
л/с определяетсяподача воды в сетьют НС-2 по формуле:
, (7.5)
где
- расход воды на пожаротушение для расчетного количества пожаров, л/с.
л/с.
Разбор воды на пожаротушение предусмотрен в узлах I и VIII, как наиболее удаленных от обеих НС-2 точках сети.
7.5. Третий расчетный случай –авария на участке сети или водоводе
Авария возникает на 8 участке. В сеть подается 70 % максимального часового расхода в сутки максимального водопотребления водозабором подземных вод. Величина всех узловых расходов также пропорционально сокращена на 30 %.
Расход, подаваемый в сеть, составляет
л/с.
7.6. Гидравлический расчет водопроводной сети и анализ результатов расчета
Целями гидравлического расчета сети являются назначение рациональных диаметров труб и определение потерь напора на участках сети на основании увязки для вычисления напоров насосов и высоты ствола башни.
Диаметры труб изначально назначены по предварительному потокораспределению по первому и третьему расчетным случаям. При назначении диаметров труб скорости движения воды на участках сети принимаются в пределах 1 – 1,5 (до 2) м/с. На некоторых участках диаметры скорректированы для пропуска дополнительных пожарных расходов.
Гидравлический расчет выполнен на ЭВМ с помощью программы Waternet 2.
Результаты гидравлического расчета приведены в таблице 7.2 .
На рисунке 7.6 представлена окончательная схема сети после гидравлического расчета.

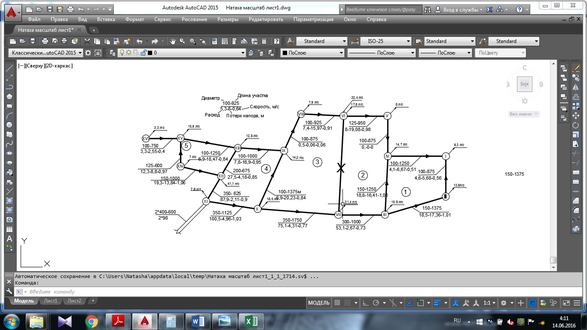

Рисунок 7.6 – Результаты расчета по первому расчетному случаю.
В таблице 7.3 приведены результаты гидравлического расчета для первого расчетного случая.
На рисунке 7.7 представлена окончательная схема сети после гидравлического расчета по второму расчетному случаю.
Таблица 7.3 - Результаты гидравлического расчета для первого расчетного случая
| № уч. | Левое кольцо | Правое кольцо | Длина уч., м | Тип труб | Диаметр, мм | Расход, л/с | Скорость, м/с | Потери напора, м |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | 1 | 0 | 875,0 | стальные | 100 | -2,7 | 0,33 | -2,00 |
| 2 | 1 | 0 | 1375,0 | стальные | 100 | 7,8 | 0,95 | 26,03 |
| 3 | 2 | 1 | 1250,0 | стальные | 100 | 1,1 | 0,14 | 0,50 |
| 4 | 0 | 1 | 1250,0 | стальные | 100 | 4,9 | 0,60 | 9,38 |
| 5 | 2 | 1 | 1000,0 | стальные | 150 | 19,5 | 1,07 | 14,16 |
| 6 | 0 | 2 | 875,0 | стальные | 100 | 9,8 | 1,20 | 26,06 |
| 7 | 0 | 2 | 875,0 | стальные | 150 | 21,2 | 1,16 | 14,56 |
| 8 | 2 | 3 | 2150,0 | стальные | 100 | 6,2 | 0,76 | 25,96 |
| 9 | 3 | 0 | 1750,0 | стальные | 150 | 20,6 | 1,13 | 27,56 |
| 10 | 0 | 3 | 925,0 | стальные | 100 | -6,9 | 0,84 | -13,73 |
| 11 | 0 | 3 | 875,0 | стальные | 100 | -3,1 | 0,38 | -2,62 |
| 12 | 4 | 3 | 1375,0 | стальные | 100 | 6,5 | 0,79 | 17,96 |
| 13 | 0 | 4 | 1000,0 | стальные | 100 | -2,8 | 0,34 | -2,40 |
Продолжение таблицы 7.3.
| № уч. | Левое кольцо | Правое кольцо | Длина уч., м | Тип труб | Диаметр, мм | Расход, л/с | Скорость, м/с | Потери напора, м |
| 14 | 4 | 0 | 1125,0 | стальные | 250 | 36,0 | 0,83 | 5,44 |
| 15 | 0 | 4 | 625,0 | стальные | 250 | 72,6 | 1,44 | 8,33 |
| 16 | 5 | 4 | 675,0 | стальные | 125 | 16,4 | 1,29 | 17,48 |
| 17 | 0 | 5 | 1000,0 | стальные | 100 | 7,0 | 0,89 | 15,11 |
| 18 | 0 | 5 | 600,0 | стальные | 100 | 3,6 | 0,44 | 2,37 |
| 19 | 0 | 0 | 1250,0 | стальные | 125 | 10,7 | 0,84 | 13,84 |
| 20 | 0 | 0 | 750,0 | стальные | 100 | 1,6 | 0,20 | 0,60 |

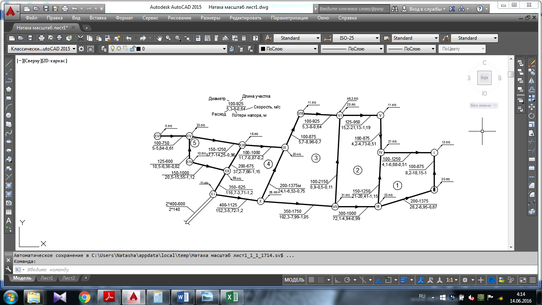

Рисунок 7.7 - Результаты расчета по второму расчетному случаю.
В таблице 7.4 приведены результаты гидравлического расчета для второго расчетного случая.

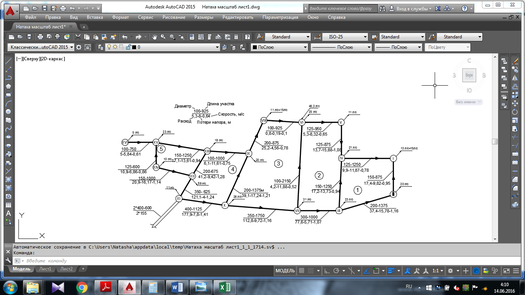

На рисунке 7.8 представлена окончательная схема сети после гидравлического расчета по третьему расчетному случаю.
Таблица 7.4 - Результаты гидравлического расчета для второго расчетного случая
| № уч. | Левое кольцо | Правое кольцо | Длина уч., м | Тип труб | Диаметр, мм | Расход, л/с | Скорость, м/с | Потери напора, м | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||||
| 1 | 1 | 0 | 875,0 | стальные | 100 | -2,7 | 0,33 | -2,00 | ||||||||
| 2 | 1 | 0 | 1375,0 | стальные | 100 | 7,8 | 0,95 | 16,03 | ||||||||
| 3 | 2 | 1 | 1250,0 | стальные | 100 | 1,1 | 0,14 | 0,50 | ||||||||
| 4 | 0 | 1 | 1250,0 | стальные | 100 | 4,9 | 0,60 | 9,38 | ||||||||
| 5 | 2 | 1 | 1000,0 | стальные | 150 | 19,5 | 1,07 | 14,16 | ||||||||
| 6 | 0 | 2 | 875,0 | стальные | 100 | 9,8 | 1,20 | 26,06 | ||||||||
| 7 | 0 | 2 | 875,0 | стальные | 150 | 21,2 | 1,16 | 14,56 | ||||||||
| 8 | 2 | 3 | 2150,0 | стальные | 100 | 6,2 | 0,76 | 25,96 | ||||||||
| 9 | 3 | 0 | 1750,0 | стальные | 150 | 20,6 | 1,13 | 27,56 | ||||||||
| 10 | 0 | 3 | 925,0 | стальные | 100 | -6,9 | 0,84 | -13,73 | ||||||||
| 11 | 0 | 3 | 875,0 | стальные | 100 | -3,1 | 0,38 | -2,62 | ||||||||
| 12 | 4 | 3 | 1375,0 | стальные | 100 | 6,5 | 0,79 | 17,96 | ||||||||
| 13 | 0 | 4 | 1000,0 | стальные | 100 | -2,8 | 0,34 | -2,40 | ||||||||
| 14 | 4 | 0 | 1125,0 | стальные | 250 | 36,0 | 0,83 | 5,44 | ||||||||
| 15 | 0 | 4 | 625,0 | стальные | 250 | 72,6 | 1,44 | 8,33 | ||||||||
| 16 | 5 | 4 | 675,0 | стальные | 125 | 16,4 | 1,29 | 17,48 | ||||||||
| 17 | 0 | 5 | 1000,0 | стальные | 100 | 7,0 | 0,85 | 15,11 | ||||||||
| 18 | 0 | 5 | 600,0 | стальные | 100 | 3,6 | 0,44 | 2,37 | ||||||||
| 19 | 0 | 0 | 1250,0 | стальные | 125 | 10,7 | 0,84 | 13,84 | ||||||||
| 20 | 0 | 0 | 750,0 | стальные | 100 | 1,6 | 0,20 | 0,60 | ||||||||
