, (2.8)
где
- удельное среднесуточное за поливочный сезон потребление воды на поливку в расчете на одного жителя, принимается 50 л/сут·чел.
Принимается одна поливка в сутки.
Расход воды на полив
м3/сут.
Полив осуществляется в течение 7 часов. Расход воды на полив принят равномерный, величиной 128,57 м3/ч. Эти данные вносятся в ведомость водопотребления, а график водопотребления корректируется.

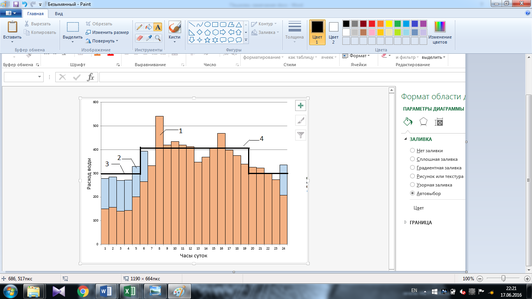

График водопотребления представлен на рисунке 2.1. В проекте принят двухступенчатый режим работы НС-2.
1 – график водопотребления; 2 – расход воды на полив; 3 – график подачи воды НС-2 насосами 1-й ступени; 4 – график подачи воды НС-2 насосами 2-й ступени.
Рисунок 2.1 – Совмещенный график потребления и подачи воды.
2.2 Определение расчетной подачи воды в сеть от НС-2
Принимается двухступенчатый график подачи воды насосами второго подъема. После анализа графика водопотребления, принимаются часы с 24 до 5 и с 19 до 24 к первой ступени подачи воды, часы с 5 до 19 относятся ко второй ступени подачи воды. Полив принимается в часы с небольшим водопотреблением, принят полив в течении 7 часов – с 24 до 6 и с 22 до 23.
Суммарный расход воды по каждому часу складывается из потребления воды населением, потреблением воды котельной, потреблением воды промышленным предприятием и полива. Расчет ведется в табличном виде и сводится в таблицу 2.1.
Производительность насосов каждой ступени определяется по формулам:
, (2.8)
, (2.9)
где
,
- суммарное водопотребление в часы меньшего и большего водоразбора;
,
- продолжительность периодов минимального и максимального разбора воды, ч.
м3/ч,
м3/ч.
Таблица 2.2 – Определение регулирующей емкости бака водонапорной башни
| Часы суток | Подача НС, м3/ч | Водоразбор, м3/ч | Поступление в бак, м3/ч | Расход из бака, м3/ч | Остаток в баке, м3/ч |
| 0-1 | 299 | 278,36 | 20,64 | 20,64 | |
| 1-2 | 299 | 284,41 | 14,59 | 35,22 | |
| 2-3 | 299 | 269,29 | 29,71 | 64,93 | |
| 3-4 | 299 | 272,32 | 26,68 | 91,61 | |
| 4-5 | 299 | 329,77 | 30,77 | 60,84 | |
| 5-6 | 404,1 | 393,18 | 10,92 | 71,76 | |
| 6-7 | 404,1 | 332,99 | 71,11 | 142,87 | |
| 7-8 | 404,1 | 541,38 | 137,28 | 5,59 | |
| 8-9 | 404,1 | 419,62 | 15,52 | -9,93 | |
| 9-10 | 404,1 | 434,74 | 30,64 | -40,57 | |
| 10-11 | 404,1 | 419,62 | 15,52 | -56,08 | |
| 11-12 | 404,1 | 413,57 | 9,47 | -65,55 | |
| 12-13 | 404,1 | 347,14 | 56,96 | -8,59 |
Продолжение таблицы 2.2.
| Часы суток | Подача НС, м3/ч | Водоразбор, м3/ч | Поступление в бак, м3/ч | Расход из бака, м3/ч | Остаток в баке, м3/ч |
| 13-14 | 404,1 | 369,09 | 35,01 | 26,42 | |
| 14-15 | 404,1 | 406,26 | 2,16 | 24,26 | |
| 15-16 | 404,1 | 469,38 | 65,28 | -41,01 | |
| 16-17 | 404,1 | 398,45 | 5,65 | -35,36 | |
| 17-18 | 404,1 | 374,26 | 29,84 | -5,52 | |
| 18-19 | 404,1 | 338,16 | 65,94 | 60,42 | |
| 19-20 | 299 | 324,99 | 25,99 | 34,42 | |
| 20-21 | 299 | 322,85 | 23,85 | 10,58 | |
| 21-22 | 299 | 298,56 | 0,44 | 10,58 | |
| 22-23 | 299 | 401,77 | 102,77 | -92,20 | |
| 23-24 | 299 | 207,84 | 91,16 | -1,04 | |
| Итого | 8648 | 8 648 | 458,64 | 459,24 |
Регулирующий объем
, м3, равен сумме максимального и минимального значений, полученных в графе «Остаток в баке». Минимальное значение - минус 92,2; максимальное значение – 142,87 м3/ч.
Регулирующий объем:
м3.
Назначенный режим работы НС - 2 считается рациональным, если он требует наличия в системе водоснабжения водонапорного бака с регулирующим объемом, не превышающим 5% от суточного водопотребления.
Принят рациональный режим работы НС-2.
3 Проектирование водозаборных сооружений
По данным гидрогеологических изысканий на рассматриваемой территории имеют распространение один основной водоносный горизонт подземных вод, пригодных для использования в качестве источника водоснабжения.
Водоносный горизонт на участке бурения хорошо защищен от проникания поверхностных вод, режим его постоянен, не зависит от временных изменений и выпадений атмосферных осадков.
Забор воды намечается производить из вертикальной скважины. Место расположения скважины назначается на площадке, находящейся на 1600 м южнее южно-западной окраины населённого пункта, в соответствии со следующим соображениями:
-
выбранный участок находится в наиболее благоприятных в санитарном отношении условиях, исключающих возможность загрязнения используемых подземных вод бытовыми и промышленными сточными водами или водами с повышенной минерализацией и вредными компонентами;
-
участок не подвергается размыву, оползанию и другим видам деформаций, которые могут нарушить целостность проектируемых сооружений;
-
наличие существующих и проектируемых в районе дорог может быть использовано для обслуживания скважины и относящихся к ней сооружений;
Абсолютная отметка устья скважины Z=30,000 м.
3.1 Расчет водозаборных скважин
При проектировании водозаборов подземных вод выбор способа бурения скважин надлежит принимать в зависимости от местных гидрологических условий, глубины и диаметра скважин. Принимается роторный способ бурения. Этот способ бурения характеризуется высокой скоростью бурения и меньшим расходом обсадных труб чем канатно-ударный способ бурения.
Для бурения принимается самоходная роторная буровая установка УРБ – 2А. Место строительства водозаборного сооружения назначается с учетом его перспективного развития и размещения зоны санитарной охраны.
Расход воды, добываемой из источника, должен обеспечить расчетное водопотребление поселка и потребление воды на собственные нужды предприятия водоканала: промывку скважин, эксплуатацию водоочистных сооружений, эксплуатацию сети, пополнение противопожарного запаса в РЧВ.
Расчетный расход водозабора, м3/сут, определяется по формуле:
