Расстояние от верха фильтрующей загрузки до верхних кромок желобов рассчитывается из условия обеспечения расширения загрузки при промывке по формуле :

м.

Размеры желобов приведены на рисунке 6.2.

Рисунок 6.2 – Схема водоотводящего желоба фильтров обезжелезивания.

Ширина бокового кармана фильтров принимается 0,7 м.

Дно кармана должно быть ниже дна желоба на величину, которая определяется по формуле :

м.

4.5. Компоновка станции обезжелезивания

Основные технологические сооружения станции обезжелезивания подземных вод – открытые скорые фильтры обезжелезивания. Фильтры блокируются размещаются в отдельном здании.

Здание станции обезжелезивания выполняется двухэтажным. В зале фильтров на первом этаже размещаются промывные насосы и компрессорные установки.

6.6. Составление высотной схемы водоочистной станции

Высотная схема представляет собой продольный профиль пути движения воды. На ней указываются отметки уровня воды в сооружениях, которые рассчитываются с учетом потерь напора в каждом сооружении и в соединительных коммуникациях. Расчет ведется с наиболее низкорасположенного сооружения- резервуара чистой воды. Отметка верха воды в резервуаре рассчитывается по формуле:

, м (6.1)

где - отметка земли, =30,0 м

м

Отметка воды в скором фильтре рассчитывается по формуле (6.2):

, м (6.3)

где - отметка воды в скором фильтре, м;

- потери напора в скором фильтре, принимается = 3 м;

- потери напора в соединительных коммуникациях от фильтров до РЧВ, принимается = 0,5 м.

Все известные данные подставляем в формулу (6.2):

м

6.7. Обеззараживание воды из подземного источника

Так как вода, забираемая из скважин, не содержит патогенных микроорганизмов и микробиологических загрязнений, обеззараживание проводится как завершающий этап обработки воды перед подачей потребителю, чтобы обеспечить консервирующий эффект во время транспортировки воды.

Обеззараживание проводится жидким хлором. Принимаем дозу хлора мг/л.

Расчетный часовой расход хлора определяется по формуле (4.54):

кг/ч = 9,4 кг/сут.

Расчетный часовой расход хлора не превышает 15 кг/ч, поэтому испарение хлоргаза осуществляется в транспортной таре.

На складе хлор хранится в баллонах емкостью 50 л. Удельная масса жидкого хлора составляет 1400 кг/м³, вместимость баллонапохлору составляет 62 кг. Запас хлора на складе должен обеспечивать 15-суточное его потребление водопроводной станцией. Количества хлора в одном баллоне хватит на сут. На 15 суток потребуется 3 баллонов с жидким хлором.

Количество рабочих баллонов для съема расчетного объема хлора, при съеме с одного баллона без подогрева кг/ч определяется по формуле:

баллон. (6.6)

Для съема расчетного объема хлора принимаем 1 рабочий баллон.

Из верхнего запорного вентиля хлор подается в промежуточный баллон-грязевик, расположенный в помещении хлордозаторной. Далее хлоргаз проходит фильтр, где происходит отделение от газа капель хлора и прочих примесей. Очищенный хлор поступает в дозатор хлора, откуда отсасывается с помощью эжектора. В эжектор вода подается под напором из насосной станции второго подъема. Хлорная вода вводится в осветленную воду перед РЧВ.

Два баллона, из которых осуществляется отбор, устанавливаются каждый на отдельные циферблатные весы марки РП для наблюдения за отбором хлора из сосудов. Остальные баллоны хранятся на складе хлора на деревянных рамах.

Объемный расход хлоргазапри часовом расходе 0,64 кг/ч и объемной массе хлоргаза 3,2 кг/м³ составит по формуле (4.55):

м³/ч.

Диаметр хлоропроводапринимается 5 мм, скорость газа в нем 3,5 м/с. Резервный хлоропровод также имеет диаметр 5 мм. Хлорпроводы выполняются из стальных безшовных трубок.

В хлордозаторной размещаются автоматические вакуумные хлораторы типа АХВ 1000 с пределами регулирования производительности по хлору 1,0-12,8 кг/ч, габариты хлоратора мм.

Подача хлорной воды осуществляется лишь в одной точке, поэтому принимаем два хлоратора – один рабочий, один резервный – всего два аппарата.

7 Проектирование водопроводных сетей

7.1.Трассировка сети

Магистральные сети служат для транспортирования воды к наиболее удаленным ее потребителям. Согласно принципам трассировки, магистральные сети проложены следующим образом:

1. Магистрали направлены по кратчайшему расстоянию к наиболее крупным потребителям;

2. Магистрали проложены по высоким местам;

3. Водопроводные линии расположены по обочинам дорог;

4. С целью обеспечения надежности водоснабжения число линий не менее двух.

Система основных магистралей соединяется рядом перемычек, служащих для выравнивания загрузки основных продольных магистралей и обеспечения надежности работы системы. Такая сеть называется кольцевой. На самом высоком месте установлена водонапорная башня в точке VI.

7.2.Назначение расчетных случаев

Водопроводная сеть рассчитывается на следующие расчетные случаи:

1. Максимальный часовой расход в час максимального водопотребления;

2. Максимальный часовой расход с одновременной подачей расчетного расхода на пожаротушение;

3. Авария на участке сети или водоводе.

По первому расчетному случаю назначают диаметры труб и определяют высоту водонапорной башни. По второму случаю проводят корректировку диаметров и назначают напор пожарных насосов.

7.3. Первый расчетный случай – максимальный часовой расход в сутки максимального водопотребления

По графику водопотребления час максимального водопотребления с 7 до 8 часов. Общее водопотребление в этот час по табл. –541,4м³/ч (150,4/с) в том числе :

• населением – 320,5 м³/ч (89,03 л/с),

• ПП-1 – 160м³/ч (44,4 л/с),

• ПП-2 – 40 м³/ч (11,1 л/с),

• котельной – 20,8 м³/ч (5,8 л/с).

Поступление воды:

• ВБ – 137,3 м³/ч (38,1/с),

• НС-2 – 404,1 м³/ч (112,3 л/с).

Узловые расходы из сети складываются из водопотребления промышленных предприятий (сосредоточенные узловые расходы) и водоразбора населением - путевые расходы (предполагаются равномерно распределенными по длине сети):

, (7.1)

, (7.2)

где - суммарная длина участков, прилегающих к данному узлу, км;

- удельный путевой расход, (л/с)/км.

Удельный путевой расход определяется по формуле:

, (7.3)

где - суммарная длина всех участков сети, км; здесь участки, пролегающие по территории с односторонней застройкой, учитываются с коэффициентом 0,5.

Суммарная длина участков сети равна 21,68 км. Приведенная длина участков сети км.

Удельный путевой расход:

(л/с)/км.

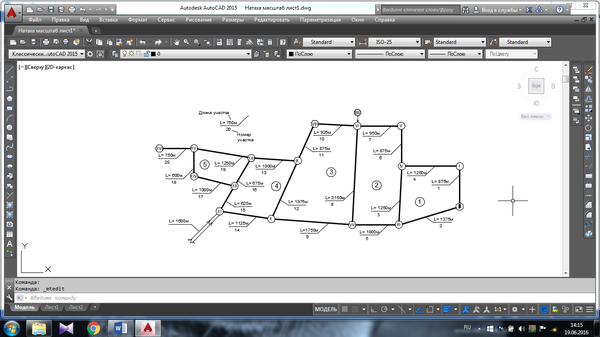

Расчет путевых и узловых расходов выполнен по схеме, представленной на рисунке 7.1, и приведен в таблице 7.1.

Рисунок 7.1 – Схема водопроводной сети с расчетными участками и узлами.

Таблица 7.1 - Расчет узловых расходов для часа максимального водопотребления при штатном режиме работы сети

Номер узла	Прилегающие участки	Lприв, км	0,5ΣLприв, км	qпут, л/с	qсоср, л/с	qузл, л/с
I	1	0,87	1,06	4,46		4,5
	4	1,25
II	1	0,87	1,12	4,73	5,8	10,5
	2	1,37
III	2	1,37	1,81	7,61		7,6
	3	1,25
	5	1
IV	3	1,25	1,68	7,09		7,1
	4	1,25
	6	0,87
V	6	0,87	0,91	11,37		11,4
	7	0,95

Продолжение таблицы 7.1.

Номер узла	Прилегающие участки	Lприв, км	0,5ΣLприв, км	qпут, л/с		qсоср, л/с		qузл, л/с
VI	7	0,95	2,01	3,8				3,8
	8	2,15
	10	0,92
VII	5	1	2,45	10,29				10,3
	8	2,15
	9	1,75
VIII	10	0,92	0,9	3,78				3,8
	11	0,87
IX	11	0,87	1,62	6,83				6,8
	12	1,37
	13	1
X	9	1,75	2,12	8,93				8,9
	12	1,37
	14	1,12
XI	14	1,12	0,87	3,68				3,7
	15	0,62
XII	15	0,62	1,15	4,83		44,44		49,3
	16	0,67
	17	1
XIII	13	1	1,46	6,14			6,1
	16	0,67
	19	1,25
XIV	17	1	0,8	3,36			3,4
	18	0,6
XV	18	0,6	0,92	3,89	11,11		15
	19	1,25
XVI	20	0,75	0,37	1,58			1,6
Итого:		42,6	21,3	89,46			150,8

Сумма всех узловых расходов должна совпадать с суммарной подачей воды в сеть в этот расчетный час:
