Можно выделить следующие преимущества труб ВЧШГ по отношению к обычным трубам из серого чугуна:

1. Высокие прочностные характеристиками.

2. Высокая пластичность (снижает риск образования и распространения трещин).

3. Высокая коррозионная стойкость.

Трубопроводы из ВЧШГ могут эксплуатироваться при знакопеременных нагрузках, при перемещении и просадке грунта, могут испытывать большие диаметральные прогибы при эксплуатации, сохраняя все исходные свойства и характеристики.

4Канализационная насосная станция бытовых сточных вод

Для того, чтобы подать на очистку отведенные бытовые и производственные сточные воды необходимо поднять их с глубины заложения конечной точки главного коллектора до приемной камеры очистных сооружений, для чего необходима установка канализационной насосной станции.

Запроектирована такая станция, где приемный резервуар совмещен с насосной станцией (типовое решение). Для задержания крупного мусора в насосной станции устанавливаются решетки-дробилки.

К проектированию принимается заглубленная типовая насосная станция шахтного типа (круглая в плане), объединяющая машинный зал и приемный резервуар, разделенные водонепроницаемой перегородкой.

Работа насосной станции полностью автоматизирована и не требует участия обслуживающего персонала во включении/отключении насосных агрегатов. Автоматизация работает в зависимости от наполнения приемного резервуара.

В наземной части насосной станции располагаются все необходимые бытовые, производственные и вспомогательные помещения.

4.1 Определение характеристики подбор насосных агрегатов

В таблице 2 приведен приток сточных вод на КНС от населенного пункта с разбивкой по часам.

Для наглядности выполнено построение графика притока сточных вод (рисунок 2).

Минимальная вместимость приёмного резервуара рассчитывается на пятиминутную производительность насоса.

Вместимость приемного резервуара, м³, определяется по формуле

м³ (9)

Принимается 2 рабочих и 1 резервный насос. В час максимального притока сточных вод 2 одинаковых параллельно работающих насоса должны обеспечить производительность6,55% Q_сут.В часы 50% максимального часового притока сточных вод будет работать 1 насос. Если приток будет меньше, то будет работать 1 насос в режиме периодического включения – выключения.

Рисунок 2 – График притока сточных вод на КНС

Расход, на который подбирается насос, м³/ч, определяется по формуле

(10)

где n – количество рабочих насосов на станции, 3шт.

м³/ч

Расчетный напор насоса, м, определяется по формуле

(11)

где h_г - геометрическая высота подъема сточных вод, м;

∑h_п.с. - потери напора во внутренних коммуникациях насосной станции, ориентировочно принимаются равными3 м;

∑h_н.в. - потери напора в наружном напорном коллекторе, ориентировочно принимаются равными5 м;

- потери напора на излив в приемной камере, принимается 1 м.

Геометрическая высота подъема воды, м, определяется по формуле

(12)

где Z_от- отметка уровня откачки сточных вод (отметка низа приемного резервуара КНС, м.

м

По рассчитанным напору и расходу подбирается 2 рабочих и 1 резервных насоса марки СД 800/32 – 2 рабочих и 1 резервный. Размеры насоса 2660x1064x1046 мм, мощность электродвигателя 132 кВт.

4.2 Решетки

В помещении решеток – дробилок распологаются подводящие каналы перекрытых рифленым железом, в которых устанавливаются решетки - дробилки.

В канализационной насосной станции устанавливается 3 решетки: одна рабочая, вторая резервная, третья на склад.

Решетки представляют собой комбинированный механизм, предназначенный для задержания и подводного дробления крупных отбросов, находящихся в сточной воде. Механизм работает непрерывно.

На подводящих каналах перед решетками установлены щитовые затворы. В результате применения решеток исключены ручные работы по обработке осадков. При глубине заложения подводящего коллектора 5,5 м для монтажа и демонтажа решеток предусмотрена таль ручная шестеренная, передвижная, грузоподъемностью 1000 кг.

5Технологическая часть

5.1 Определение концентраций загрязнений в сточной воде

Концентрация загрязнений городских сточных вод определяется как средняя величина загрязнений бытовых и производственных сточных вод.

Концентрации загрязнений в сточной воде определяются по формуле

, (13)

где _A- количество загрязняющих веществ на одного жителя, г/сут по [3];

q - норма водоотведения,л/чел. сут.

=260 мг/л,

= 300 мг/л,

= 32 мг/л,

= 13,2 мг/л,

= 10 мг/л.

Концентрацию загрязнений с учетом промышленных предприятий определяем по формуле

, (14)

где - концентрация данного вещества с учетом промышленных предприятий мг/л;

- расчетный суточный расход сточных вод, м³/сут;

-концентрация загрязнений сточных вод промпредприятий, мг/л;

- суточный расход сточных вод пром. предприятий, м³/сут.

= 260 мг/л

= 299,3 мг/л

= 32,1 мг/л

= 10,1 мг/л

= 10,4 мг/л.

5.2 Выбор схемы очистки сточных вод

Технологическая схема очистки бытовых сточных вод принимаетсяв зависимости от суточной производительности станции очистки сточных вод и показателей загрязнений на входе и после очистки.

Сброс очищенных сточных вод осуществляется в реку рыбохозяйственного назначения 1 категории.

Принимается полная механическая и биологическая очистка. Состав сооружений: приемная камера, здание решеток, аэрируемые песколовки, первичный радиальный отстойник, денитрификатор, нитрификатор, вторичный отстойник. Доочистка сточных вод производится на дисковых фильтрах Siemens 40-x.

Очищенные сточные воды после доочистки будут соответствовать предельно допустимым концентрациям (ПДК) для сброса очищенных стоков в реку рыбохозяйственного назначения 1 категории. В качестве обеззараживания сточных вод приняты лампы ультрафиолетового облучения фирмы ЛИТ.Обеззараживание лампами УФО не наносит вреда водоему в которые сбрасываются очищенные сточные воды, а также водным объектом, в отличии от обеззараживания воды жидким хлором.

Для стабилизации смеси сырого осадка и избыточного активного ила принимаются аэробные стабилизаторы. После стабилизации осадок обезвоживается на иловых площадках.

В таблице 5 приведены концентрации загрязнений, достигаемые в результате применения принятой схемы очистки.

Таблица 5 - Концентрация загрязнений в очищенных сточных водах в зависимости от схемы очистки

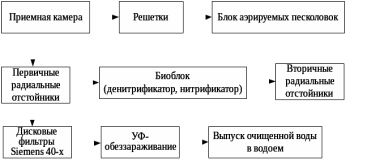

Принятая схема технологической очистки сточных вод представлена на рисунке 3.

Рисунок 3 – Технологическая схема очистки бытовых сточных вод

5.3 Приемная камера

Сточные воды по напорным трубопроводам от главной насосной станции поступают в приемную камеру очистных сооружений, которая обеспечивает гашение избыточного набора воды. В зависимости от расхода сточных вод по [3]принимаются размеры приемной камеры.

Максимальный расход равен 35050 м³/сут, следовательно принимаем приемную камеру со следующими размерами: А = 2100 мм, В = 2500 мм, Н = 2300 мм.

5.4 Решетки

Решетки предназначены для удаления из сточных вод грубодисперсных загрязнений. Эффективное задержание грубодисперсных загрязнений улучшает условия эксплуатации песколовок и отстойников.

Максимальный расход сточных вод:

(15)

м³/с

Принято 3 ступенчатых решетки РС-1000 (2 рабочих и 1 резервная).

Основные расчетные параметры решетки приведены в таблице 6.

Таблица 6 – Габариты решетки РС-1000

Число прозоров решетки определяется по формуле

, (16)

где b – ширина прозоров решетки, шт;

h – глубина воды перед решеткой, м.

шт

Ширина решетки определяется по формуле

, (17)

где S – толщина фильтрующих пластин, 0,003 м.

м

Коэффициент сопротивления определяется по формуле

(18)

Потери напораопределяется по формуле

(19)

м
