- Разогрев бетона составит 7,9 ч от плюс 12 ºС до плюс 75 ºС, при средней скорости подъёма температуры 8 ºС/ч;

- Изотермический прогрев 48 ч при температуре бетона плюс 50 ºС; максимальная температура должна быть не более 80 ºС;

- Продолжительность электропрогрева составляет 55,9 ч.

- Для электропрогрева участка стены используем одиночные стержневые электроды из арматуры диаметром 6 мм, устанавливаемые с шагом 200 мм в стену до начала бетонирования.

Требуемый коэффициент теплопередачи опалубки, при заданных параметрах времени и температуре остывания бетона в опалубке, определяется по формуле:

(3.2)

где - удельная теплоёмкость бетона, ;

- плотность бетона, принята ;

- начальная температура бетона после укладки, принята 12 ºС;

- температура бетона к концу остывания, принята 7 ºС;

Ц - расход цемента в бетоне, принят равным 185 кг/ м³;

Э - тепловыделение цемента за время твердения бетона, равное 2,4 ;

- средняя температура за время остывания бетона, ºС;

- температура наружного воздуха, по условию минус 17,9 ºС;

- продолжительность остывания бетона в конструкции от начала бетонирования и до подключения электропрогрева, принимается равной 5 часов.

Подставляя данные значения в формулу, получаем:

, следовательно, опалубка не утепляется.

Определяем продолжительность остывания бетона в неутеплённой опалубке по формуле 2.1:

Требуемая удельная тепловая мощность в период подъёма температуры от плюс 7ºС до плюс 75ºС определяется по формулам 2.5, 2.6:

Для палубы, изготовленной из пиломатериала лиственница, имеем:

_(3.3)

где - температура изотермического прогрева бетона, ºС

Необходимая мощность для подъёма температуры бетона до плюс 50 ºС на захватке объёмом 18,77 м³:

Следовательно, для прогрева необходимы две трансформаторные подстанции КТПТО–80/86.

Требуемая тепловая мощность в период изотермического прогрева, определяется из формулы 2.9:

Требуемая тепловая мощность при изотермическом прогреве участка стены объёмом 18,77 м³:

Удельная электрическая мощность при таком размещении электродов определяется по формуле:

(3.4)

где U - необходимое напряжение на электродах, В;

- расчётное удельное электрическое сопротивление бетона, Ом×м;

b - расстояние между электродами, м;

B - толщина бетонной конструкции, м;

α - коэффициент, равный при трёхфазном токе 1,5;

d - диаметр электрода, м.

U = 75 В (третья ступень)

_(3.5)

_{где - начальное удельное электрическое сопротивление бетона, Ом×м, равное 9,2 Ом×м для теплоозерского цемента.}

Удельная электрическая мощность при данном размещении электродов на захватке объёмом 18,77 м³:

Следовательно, принимаем шаг электродов 200мм, напряжение подаваемое на электроды для подъёма температуры бетона до плюс 75ºС составит 75 В (третья ступень трансформатора).

На рис. 3.3 показана схема организации рабочего места при электропрогреве участка стены цокольного этажа типового трехэтажного жилого дома.

Рис. 3.3. Схема организации рабочего места при электропрогреве участка стены цокольного этажа типового трехэтажного жилого дома

Бетонирование участка стены толщиной 400 мм объемом 18,77 м3 выполняется с соблюдением следующих требований:

- утепление опалубки не требуется;

- максимальная продолжительность остывания бетона - 5,23 часа;

- бетон прогревается электродами диаметром 6 мм, шаг электродов 200мм;

- для подъёма температуры бетона от плюс 7 ºС до 75 ºС необходимы две трансформаторные подстанции КТПТО-80/86 и напряжение на электродах 75 В.

3.2 Бетонирование плит перекрытия с использованием греющих проводов

3.2.1 Исходные данные

Ниже приводятся расчёты параметров электропрогрева бетона плиты перекрытия цокольного этажа жилого дома, возводимого ООО «Стройсервис» при температуре наружного воздуха от 0 ºС до минус 17,9 ºС и скорости ветра до 5 м/с.

Модуль поверхности плиты перекрытия составляет:

Для конструкции с модулем поверхности 5 м^-1 используется метод греющих проводов и режим прогрева «подъем - изотермический прогрев - остывание»

Электропрогрев бетона густоармированной монолитной конструкции толщиной 200 мм осуществляется проводами ПНСВ 1.2.

Основными требованиями для обеспечения нормального обогрева с помощью нагревательных проводов, закладываемых в бетон, является отсутствие механических повреждений изоляции и устранение возможности коротких замыканий токонесущей жилы с арматурой, в процессе армирования конструкции и укладки бетонной смеси.

Для электропрогрева применяются трансформаторы КТПТО–80/86.

Бетонная смесь доставляется на строительную площадку автобетоносмесителями MAN и подаётся на рабочее место автомобильным краном KOMATSU LW-250 в бункере БНХЛ.

Работы по устройству и контролю электропрогрева плит перекрытия производятся круглосуточно.

3.2.2 Расчёт основных параметров при электропрогреве бетона

Длина нагревательного провода ПНСВ 1.2 определена по формуле:

(3.6)

где V - рабочее напряжение питания, В;

S - сечение токонесущей жилы, мм² ;

ρ _t - удельное сопротивление жилы при рабочей температуре, Ом·мм² /м;

p - оптимальная погонная нагрузка на провод, Вт/м.

Принимаем следующие значения величин:

V = 95 В (пятое положение трансформатора);

S = 1,131 мм² (для провода ПНСВ 1.2);

р = 32,5 Вт/м (среднее значение для армированных монолитных конструкций).

ρ_t = R_t·S (3.7)

где R_t – сопротивление жилы, приведённое на погонный метр нагревателя, Ом/м;

R_t = 0,2285 Ом/м (при р = 32,5 Вт/м и S = 1,131 мм²)

ρ_t = 0,2285·1,131=0,258 Ом/м,

L = =35,8 м.

Следовательно, для прогрева конструкции в рассматриваемом случае используем нагревательный провод ПНСВ 1.2 в бухтах по 36 м.

3.2.3 Расчёт потребности основных материалов, необходимых при электропрогреве плиты перекрытия

Расчёт потребности основных материалов выполнен для следующих характеристик конструкции:

- объём бетонируемой плиты перекрытия V_Б равен 57,5 м³;

- горизонтальная площадь открытой поверхности плиты перекрытия равна 287,52 м² и определяется согласно рисунка 3.4;

- нагревательный провод укладывается по нижним и верхним арматурным сеткам с шагом 200 мм (рисунок 3.5).

Потребность нагревательного провода L для электропрогрева плиты перекрытия объемом V_Б равным 57,5 м³ определяется по формуле:

L=l×V_Б, (3.8)

где l - расход провода на прогрев 1м³ бетона, м/м³.

Согласно рисунку 3.4 получаем:

_{Число ниток провода ПНСВ для прогрева плиты перекрытия n = 39 штук.}

С учётом длины нагревательного провода в бухте получаем:

Количество полиэтиленовой плёнки, необходимое для укрытия свежеуложенного бетона, составляет: S_ПЛ.= 300м².

Объём теплоизоляционных плит на базальтовой основе ПТ-100 для утепления открытой поверхности бетона плиты перекрытия указанной на рисунке 3.4, определяется:

Рис. 3.4. Схема укладки греющего провода при бетонировании плиты перекрытия типового трехэтажного дома по улице Шалаева в ООО «Стройсервис»

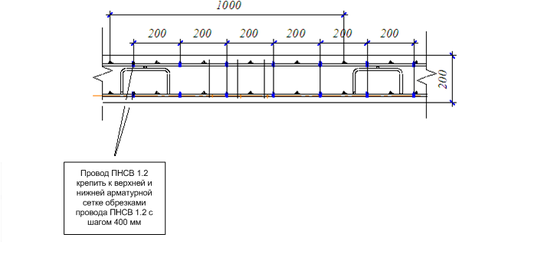

Рис. 3.5. Схема расположения нагревательных проводов по нижней и верхней арматурным сеткам при бетонировании плиты перекрытия типового трехэтажного дома по улице Шалаева в ООО «Стройсервис»

Схема утепления бетонируемой плиты перекрытия типового трехэтажного дома представлена на рис. 3.6.

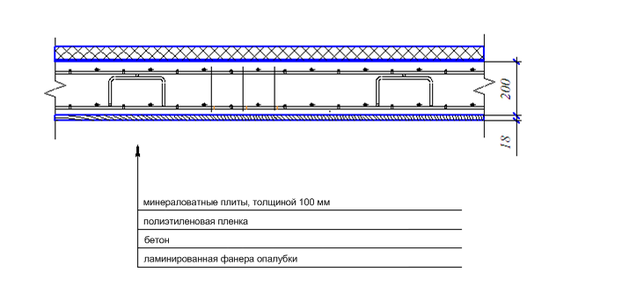

Рис. 3.6. Схема утепления бетона при бетонировании плиты перекрытия методом греющих проводов при строительстве типового трехэтажного дома по улице Шалаева в ООО «Стройсервис»

Расход основных материалов, необходимых для электропрогрева плиты перекрытия, приведён в таблице 3.1.

Таблица 3.1 - Расход материала на электропрогрев 1м3 бетона греющими проводами

3.2.4 Укладка бетонной смеси

До начала работ по бетонированию перекрытия необходимо выполнить следующие работы [23]:

- проверить наличие достаточного количества материалов, изделий, инструментов, необходимых для укладки и утепления бетонной смеси в опалубке;

- очистить от мусора, снега, наледи опалубку и арматуру;

- на ровной площадке на расстоянии не более чем 25 м от участка электропрогрева конструкции установить трансформаторные подстанции типа КТПТО-80/86;
