Текст из файла (страница 7)

- Технический надзор заказчика;

- Контроль со стороны приемочных комиссий при сдаче объектов в эксплуатацию;

- Государственный пожарный надзор;

- Государственный санитарно-эпидемиологический надзор;

- Техническая инспекция труда ФНПР (профсоюзов);

- Государственный архитектурно-строительный надзор.

Выводы по разделу 1

1. В результате рассмотрения основных методов зимнего бетонирования выявлено, что широкий диапазон рекомендуемых методов дает возможность сооружать конструкции из бетона в условиях строительных площадок на объектах ООО «Стройсервис» в ЕАО РФ.

2. При строительстве в ООО «Стройсервис» метод «термоса» применяется при устройстве фундаментных плит коттеджей и таунхаусов, но дополнительно требуется сооружение тепляка и использование противоморозных добавок.

3. Противоморозные добавки как самостоятельный способ не используется. Так как при отрицательных температурах до минус 30 градусов Цельсия бетон, без дополнительного обогрева не наберет критической прочности. Для приготовления бетонной смеси применяется добавка «Криопласт Экстра».

4. Среди методов прогрева бетона наиболее технологичны методы электрообогрева. Электрообогрев бетона сегодня остается единственным методом, который применим при значениях отрицательных температур до минус 45 градусов Цельсия. Критерием достаточности обогрева считается достижение бетоном прочности на уровне от 30 до 40 процентов проектной, после которого процесс твердения при медленном остывании будет продолжаться независимо от внешнего теплового воздействия.

5. Из основных методов зимнего бетонирования применяется электропрогрев и при небольших отрицательных температурах – метод термоса. Причины преимущественного применения электропрогрева:

- наличие штата квалифицированных специалистов;

- отсутствие дорогостоящего оборудования, необходимого при других методах зимнего бетонирования;

- экономичность данных методов термообработки.

6. Прогрев бетона с использованием термоматов, инфракрасных излучателей, индукционного метода не нашел своего применения по причине отсутствия необходимого оборудования, которое при существующих объемах строительства потребует больших затрат материальных средств.

7. Следует отметить, что большой простор рационального выбора обеспечивается комбинациями различных способов в зависимости от условий на конкретной стройплощадке и возможностей строительной организации. Перспективными являются комбинированные методы зимнего бетонирования, которые представляют собой сочетание двух или более способов. При строительстве серии трехэтажных жилых домов по улице Шалаева в г. Биробиджан применяется электропрогрев бетона с помощью электродов и греющих проводов.

2 ТЕОРЕТИЧЕСКИЕ ОСНОВЫ РАСЧЕТА ПАРАМЕТРОВ ЭЛЕКТРОПРОГРЕВА

2.1 Диапазоны применения методов зимнего бетонирования

Конечное решение выбора способа зимнего бетонирования основывается на подсчете нарастания прочности при различных, возможных методах бетонирования, энергоресурсов, а также экономической целесообразности решения. Это происходит в виду того, что различные способы неодинаково эффективны при одинаковых условиях [21].

При выборе способа зимнего бетонирования надо принимать в расчет согласование с общей технологией возведения здания или сооружения. Эта необходимость объясняется тем, что производство бетонных и железобетонных работ связано с различными другими видами работ: земляными, каменными, монтажными и другими СМР.

Сравнение различных методов бетонирования зимой с точки зрения экономической эффективности учитывает следующее:

- Затраты на производство бетонирования обычно превышают указанные в экономических нормативах ТЕР и ФЕР, так как темп укладки бетонной смеси при термообработке в большинстве случаев ниже нормы и ограничивается энергоемкостью метода, а не возможной выработкой на бетонных работах;

- Применение электроэнергии имеет лимиты по времени, что отражается на темпе термообработки;

- Повышение оборачиваемости опалубки в пределах одного объекта при малых объемах бетонируемых конструкций приводит к существенному увеличению продолжительности производства бетонных работ;

- Расчет времени выдерживания в опалубке массивных конструкций учитывает не только остывание до минус 5°С периферийного слоя бетона, но и перераспределение температур по сечению с определенным градиентом, вследствие чего темп перестановки опалубки замедляется.

При подсчете вышеприведенных затрат на зимнее бетонирование необходимо принимать во внимание увеличение стоимости работ на каждом из следующих технологических этапов:

- Изготовление бетонной смеси;

- Установка лесов и опалубки;

- Укладка и электроизоляция арматуры;

- Доставка бетонной смеси;

- Переработка бетона на объекте;

- Термообработка и уход за бетоном в процессе выдерживания;

- Распалубка конструкции;

- Утепление и пароизоляция конструкций после распалубки.

Рис. 2.1. План фундаментной плиты односекционного трехэтажного жилого дома поселка «Бирград» в Биробиджане

Если бетонирование не предполагает длительного периода строительства объекта, метод, выбранный по принципу «минимум затрат», будет наиболее эффективным.

При строительстве серии жилых домов поселка «Бирград» в зимний период было проведено теоретическое сравнение затрат материальных ресурсов и трудозатрат при различных способах бетонирования фундаментной плиты, план которой представлен на рисунке 2.1. В приложении А приведены расчеты затрат для следующих способов зимнего бетонирования:

- «Термос»;

- Использование добавок противоморозного действия;

- Электрический прогрев бетона греющими проводами, электродами;

- Использование термоматов.

Итоговые значения затрат материальных средств и трудовых ресурсов сведены в табл. 2.1.

Таблица 2.1 - Сводная таблица материальных средств и трудозатрат при различных способах бетонирования

Из таблицы 2.1 видно, что метод с наибольшими затратами денежных средств и трудоемкости – бетонирование с использованием термоматов, из-за необходимости покупки оборудования.

С минимальными – метод противоморозных добавок, но используется при температурах до минус 15⁰ С. Поэтому применяется электропрогрев бетона греющими проводами и электродами.

В связи с этим ниже рассматриваются теоретические основы расчетов для этих методов.

2.2 Методы расчетов режима электропрогрева

Режим прогрева бетона должен обеспечить достижение им заданной прочности и других показателей, указанных в рабочих чертежах конструкций. Режим назначается с учетом вида и марки цемента, вида заполнителя, водоцементного отношения, массивности конструкции, ее армирования, условий производства работ, необходимостью экономии энергетических ресурсов [18].

Применяются следующие режимы электропрогрева:

- Подъем температуры и изотермический прогрев (рис. 2.2);

Заданная прочность достигается по окончании изотермического прогрева. Режим применяется для конструкций с модулем поверхности более 10.

- Подъем - изотермический прогрев – остывание (рис. 2.3);

Заданная прочность достигается по окончании остывания. Режим применяется для конструкций с модулем поверхности от 4 до 10.

- Подъем температуры и остывание (рис. 2.4).

Заданная прочность достигается по окончании остывания. Режим применяется для конструкций с модулем поверхности до 4 [18].

Рис. 2.2. Режим прогрева «подъем - изотермический прогрев»: _п - время подъема температуры, час; _и - время изотермического прогрева, час; ОТКЛ- момент отключения электрического тока.

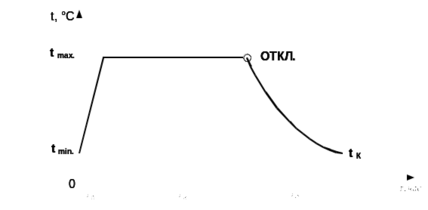

Рис. 2.3. Режим прогрева «подъем - изотермический прогрев - остывание»: _п - время подъема температуры, час; _и - время изотермического прогрева, час; _о - время остывания; ОТКЛ - момент отключения электрического тока.

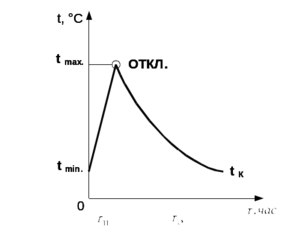

Р ис 2.4. Режим прогрева «подъем - остывание»: где _п - время подъема температуры, час; _о - время остывания, час; ОТКЛ - момент отключения электрического тока.

Выбранный режим прогрева при известных погодных условиях и конструкции опалубки должен обеспечивать требуемую прочность бетона с наименьшими энергозатратами. Выбор режима бетонирования рекомендуется производить в следующей последовательности:

- определяется продолжительность подъема температуры до максимально возможной величины со скоростью, приведенной в табл. 1.1;

- определяется время остывания бетона ост до минимальной температуры по формуле:

(2.1)

где - удельная теплоемкость бетонной смеси, кДж /(кг·С⁰);

- объемная масса бетонной смеси кг/м3;

- температура изотермического прогрева бетона С⁰;

- температура бетона к концу остывания;

К - коэффициент, учитывающий потери тепла в процессе разогрева;

-модуль поверхности конструкции;

- средняя температура за время остывания бетона;
