Индукционный метод прогрева бетона малопригоден в силу того, что требуется индивидуальный подход к каждому элементу, каждой схеме армирования. Из этого вытекает большой объем индивидуальных расчетов. Также ограничен перечень изделий, которые можно обогревать этим способом.

1.2 Методы контроля прочности бетона

Конечный результат бетонирования контролируется заказчиком и во многом зависит от правильного применения технологий бетонирования, подобранных для специфических местных условий строительства [21]. Прочность является, пожалуй, одним из главных параметров бетона, который определяет его эксплуатационные свойства. Поэтому при возведении важных несущих конструкций, строители тщательно следят за этим показателем.

Условно все применяемые методы можно разделить на 3 группы (рис. 1.11):

- Разрушающие;

- Неразрушающие прямые;

- Неразрушающие косвенные.

Рис. 1.11. Методы контроля прочности бетона

Результаты, полученные методами первой группы (рис.1.12), являются наиболее соответствующими истинному значению прочности материала по следующим причинам. Во-первых, измеряется именно искомый параметр – усилие, соответствующее разрушению при сжатии. Во-вторых, исследуется образец материала, изъятый из тела конструкции, а не только из поверхностного слоя. В-третьих, влияние на результат измерения внешних факторов: влажность, армирование, дефекты поверхностного слоя и прочих, можно свести к минимуму.

Рис. 1.12. Определение отобранных проб бетона на сжатие гидравлическим прессом

Однако данный метод на практике применяется крайне редко. Это обусловлено тремя основными причинами: высокая стоимость оборудования, большая трудоемкость процесса измерения и локальное повреждение конструкций, которое в большинстве случаев заказчик не приемлет.

Принцип метода отрыва базируется на измерении усилия, которое нужно приложить для отрыва участка бетонной конструкции (рис. 1.13.). Отрывающую нагрузку применяют к ровной поверхности бетонной конструкции. Для этого к ней приклеивается стальной диск, который при помощи тяги соединяется с измерительным прибором.

Рис. 1.13. Определение прочности бетона методом отрыва

Основное отличие способа отрыва со скалыванием заключается в способе монтажа устройства к бетонной конструкции. Чтобы приложить к ней отрывающее усилие применяют лепестковые анкеры, которые могут быть разных размеров.

Анкеры вставляются в отверстия, пробуренные в области измерения. Как и в предыдущем случае, прибор измеряет разрушающее усилие.

Правда, имеются и некоторые ограничения, которые заключаются в следующих моментах:

- Густое армирование конструкции – в этом случае измерения будут недостоверными;

- Толщина конструкции – она должна быть в два раза больше длины анкера.

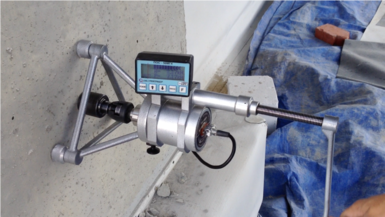

Основной особенностью метода скалывания ребра является определение усилия, которое прикладывается для скалывания участка бетона, расположенного на ребре конструкции (рис. 1.14).

Рис. 1.14. Определение прочности бетона методом скалывания ребра

Конструкция прибора, который можно установить на бетонное изделие с одним внешним углом, была разработана относительно недавно. Монтаж устройства к одной из сторон осуществляется при помощи анкера с дюбелем.

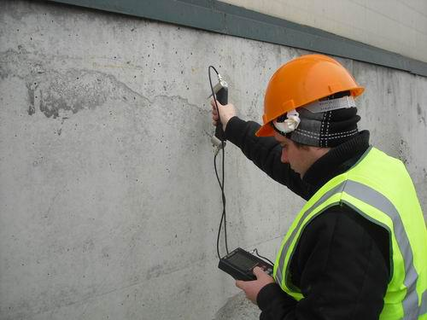

Ультразвуковой метод определения прочности бетона (рис. 1.15) основан на взаимосвязи между прочностью материала и скоростью распространения в нем ультразвуковых волн.

Рис. 1.15. Определение прочности бетона ультразвуковым методом

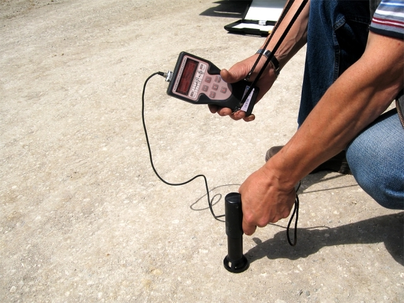

Метод отскока является наиболее простым. Испытание выполняется при помощи специального электронного прибора. В нем имеется молоток, вдавливающий шарик в бетон (рис.1.16). Электроника определяет прочность материала по отскоку шарика после вдавливания.

Рис. 1.16. Определение прочности бетона методом отскока

Измерение прочности методом пластической деформации характеризуется большей трудоемкостью, так как помимо нанесения отпечатков на поверхность бетона конструкции необходимо производить измерение их диаметров и дальнейший расчет их отношения.

Компания ООО «Стройсервис» имеет собственную лицензированную лабораторию. Оценку состояния измерений и выдачу Свидетельства о состоянии измерений осуществляет ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Еврейской автономной области» один раз в три года.

Перечень испытаний, которые проводит лаборатория приведены в таблице 1.8.

Таблица 1.8 - Испытания, проводимые лабораторией ООО «Стройсервис»

Строительная лаборатория обеспечивает контроль за соответствием качественных характеристик сырья, материалов и изделий. Осуществляет подбор и корректировку состава бетонной смеси и раствора. Выдает на каждую партию товарного бетона документ о качестве, а на выпущенные изделия технические паспорта. Ведет контроль за соблюдением технологических режимов производства. Производит измерения и испытания для определения качества выполненных работ.

Для проведения испытаний бетона и растворов лаборатория оснащена соответствующим оборудованием, приведенным в таблице 1.9.

Таблица 1.9 - Перечень оборудования лаборатории ООО «Стройсервис»

Пример документа о качестве бетонной смеси, протокола испытаний монолитных конструкций и протокола испытаний кубов-образцов бетона, оформляемых лабораторией на каждую партию бетона, приведены в приложениях Б,В,Г.

Система контроля качества бетонных работ и соблюдения строительных норм в ООО «Стройсервис» включает две формы:

- Систему внутреннего (производственного) контроля;

- Систему внешнего контроля.

Внутренний контроль выполняется персоналом самой организаций, производящей строительную продукцию. Предприятие предоставляет паспорта на свою продукцию (изделия, конструкции, материалы), в которых отмечается ее соответствие стандартам. Паспорт продукции является обязательным сопроводительным документом при поставке этой продукции.

Система внутреннего контроля отражена в таблице 1.10.

Таблица 1.10 - Система внутреннего контроля при производстве бетонных работ в ООО «Стройсервис»

Окончание табл. 1.10

Внешний контроль качества строительства проводится различными надзорами, не зависящими от самой организации, по отношению к которой он проводится. Традиционными формами внешнего контроля качества и соблюдения нормативных документов являются:
