Министерство транспорта Российской Федерации
Федеральное агентство железнодорожного транспорта
федеральное государственное бюджетное образовательное учреждение высшего образования
«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»
(ДВГУПС)
Кафедра «Строительство»
ВЫБОР ОПТИМАЛЬНОГО МЕТОДА ЗИМНЕГО БЕТОНИРОВАНИЯ В ООО «СТРОЙСЕРВИС» ПРИ СТРОИТЕЛЬСТВЕ СЕРИИ ЖИЛЫХ ДОМОВ
Презентационный материал
ВКР08.04.01.к407.ПЗ-К14-СТР(М)-334
| Разработал | ___________ | А.Д. Миронов |
| Руководитель профессор, д.т.н. | ___________ | А.А. Пиотрович |
Хабаровск 2017

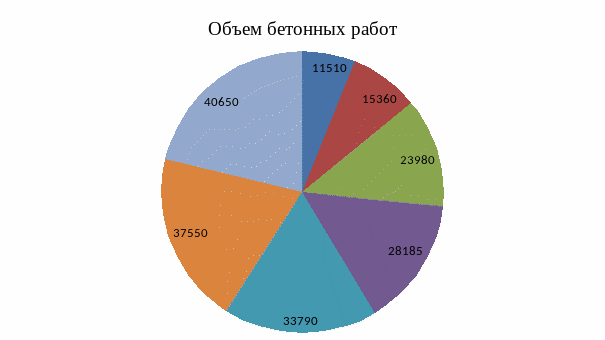

Объем бетонных работ за период 2010-2016 годы в ООО «Стройсервис»
Метод «термоса»

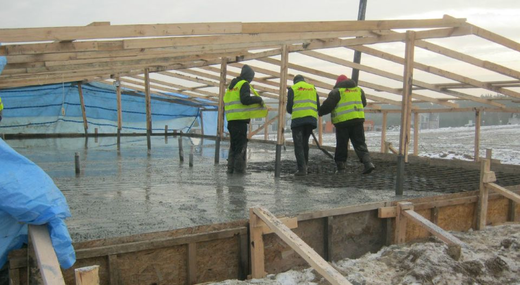

Бетонирование фундаментной плиты коттеджа поселка «Бирград» методом «термоса» в ООО «Стройсервис»
Виды противоморозных добавок для зимнего бетонирования
| Вид и назначение добавок | Наименование добавки и буквенное обозначение в составе марки бетона | Количество сухого вещества добавки в процентах от массы цемента |
| Ускоряют твердение бетона и увеличивают его прочность в возрасте 28 суток | - Сульфат натрия (СН) - Нитрат натрия (НН) - Хлорид кальция (ХК) - Нитрат кальция (НК) - Нитрит-нитрат-сульфат натрия(ННСН) -Нитрит- нитрат-хлорид кальция | 0,5-1,0 0,5-1,0 0,5-2,0 1,0-3,0 1,0-2,0 2,0-3,0 |
| Придают бетону способность твердеть при отрицательной температуре | - Хлорид натрия в сочетании с хлоридом кальция (ХН+ХК) - Нитрат натрия в сочетании с хлоридом кальция (НН+ХК) - Поташ (П) - Нитрат кальция с мочевиной (НК+М) -Нитрит-нитрат хлорид кальция (ННХК) - Нитрит-нитрат хлорид кальция в сочетании с мочевиной (ННХК +М) | Количество зависит от температуры воздуха 1,5-2,5 |
Инфракрасный прогрев

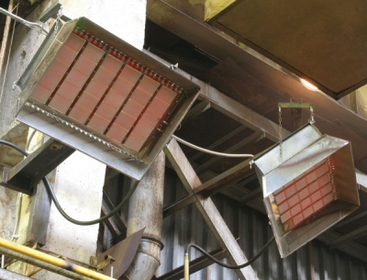

Инфракрасная установка для прогрева бетона
Применение термоматов

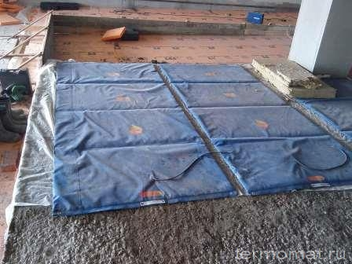

Прогрев бетона термоматами
Метод электропрогрева
Схемы подключения электродов при электропрогреве бетона
| Электроды | Схема установки и подключения электродов при прогреве бетона |
| Пластинчатые |
|
| Полосовые |
|
| Стержневые |
|
| Струнные |
|
Использование термоактивной опалубки

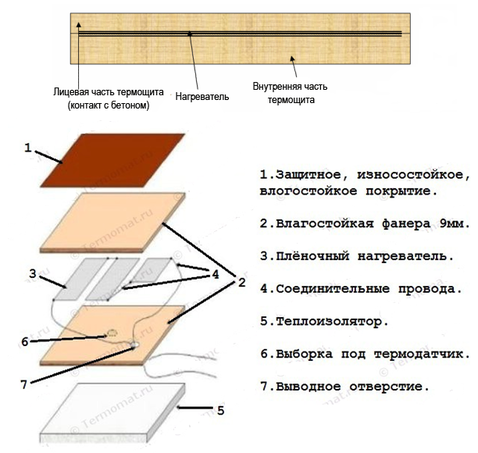

Конструкция термоактивного щита греющей опалубки
Индукционный метод
Схема индукционной обмотки при прогреве монолитных колонн индукционным способом
План фундаментной плиты односекционного трехэтажного жилого дома поселка «Бирград» в Биробиджане
Сводная таблица материальных средств и трудозатрат при различных способах бетонирования фундаментной плиты трехэтажного дома
| Метод бетонирования | Сметная стоимость, руб. | Трудозатраты, чел.-ч |
| «Термос» | 413918,8 | 234,81 |
| Использование добавок противоморозного действия | 392794,1 | 193,93 |
| Электрический прогрев бетона греющими проводами, электродами | 408498,6 | 237,13 |
| Использование термоматов | 601593,5 | 198,06 |

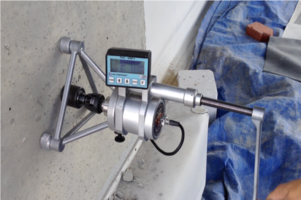

Система контроля качества в ООО «Стройсервис»
Расчет параметров электропрогрева при бетонировании монолитных стен электродным способом и перекрытий с применением греющего провода в ООО «Стройсервис»
Исходные данные:
- Месяц производства работ - декабрь;
- Среднемесячная температура -17,9 0С;
- Среднесуточная скорость ветра - 5 м/с.
- Опалубки выполнена из пиломатериала лиственница толщиной 32 мм
Принятые параметры режима электропрогрева монолитных стен электродным способом при строительстве типовых трехэтажных жилых домов по ул. Шалаева в г. Биробиджане организацией ООО «Стройсервис»
1. Утепление опалубки не требуется;
2. Разогрев бетона составит 7,9 ч от плюс 12 ºС до плюс 75 ºС, при средней скорости подъёма температуры 8 ºС/ч;
3. Изотермический прогрев - 48 ч;
4. Максимальная продолжительность остывания бетона - 5,23 часа;
5. Бетон прогревается электродами диаметром 6 мм, шаг электродов 200мм;
6. Напряжение подаваемое на электроды для подъёма температуры бетона до плюс 75ºС составит 75 В.
Принятые параметры режима электропрогрева монолитного перекрытия с помощью греющих проводов при строительстве типовых трехэтажных жилых домов по ул. Шалаева в г. Биробиджане организацией ООО «Стройсервис»
1. Разогрев бетона продолжительностью 8 часов от плюс 5 ºС до 45 ºС, при средней скорости подъёма температуры 5 ºС/ч;
2. Изотермический прогрев продолжительностью 53 часа при температуре бетона плюс 45 ºС, максимальная температура должна быть не более 80 ºС;
3. Остывание бетона продолжительностью 8 часов от плюс 45 ºС до 5 ºС при средней скорости остывания бетона 5 ºС/ч;
4. Нагревательный провод укладывается по нижним и верхним арматурным сеткам с шагом 200 мм.
У
ТВЕРЖДАЮ:
Директор ООО «Стройсервис»
_______________Миронов Н.А.
«15» декабря 2016 год
Технологическая карта
на производство электропрогрева греющими проводами монолитных перекрытий при строительстве типовых трехэтажных домов по улице Шалаева в г.Биробиджан
Г
лавный инженер: Борисов Р.В.
Инженер-технолог: Шишкин Л.К.
Начальник строительной лаборатории: Еремеева А.Ю.
г. Биробиджан
2016 год
УТВЕРЖДАЮ:
Директор ООО «Стройсервис»
_______________Миронов Н.А.
«15» декабря 2016 год
Технологическая карта
на производство электродного обогрева монолитных стен при строительстве типовых трехэтажных домов по улице Шалаева в г.Биробиджан
Г лавный инженер: Борисов Р.В.
Инженер-технолог: Шишкин Л.К.
Начальник строительной лаборатории: Еремеева А.Ю.
г. Биробиджан
2016 год
СПАСИБО ЗА ВНИМАНИЕ !
