- термическое сопротивление одного слоя материала покрытия, ;

- толщина слоя, м;

- коэффициент теплопроводности материала слоя,

По [14, таблица 4, таблица 5] для покрытий ,

Предварительно принимаем

Принимаем теплоизоляционные плиты из базальтового волокна «БАЗАЛИТ ПТ200» толщиной 210 мм. Принятая конструкция кровли приведена в таблице 1.11.

Таблица 1.11 – Конструкция кровли

Проверяем выполнение поэлементного требования.

- условие выполняется

1.6.7 Лестницы

В данном проекте приняты монолитные железобетонные лестницы вместе с монолитными железобетонными площадками. Ширина лестничного марша составляет 1350 мм. Длина проступи – 300 мм, высота проступи – 150 мм Длина лестничных маршей с цокольного этажа по 3 этаж составляет 3300 мм. Толщина лестничных площадок –160 мм, ширина – 2200 мм. Класс бетона для данной конструкции В25F50.

1.6.8 Перегородки

Перегородки должны удовлетворять основным требованиям, предъявляемым к ним: устойчивости, прочности, гвоздимости, звукоизоляции, санитарной гигиены и т.д.

Критерием, определяющим толщину перегородок, является требование звукоизоляции. В зависимости от него перегородки могут приниматься одинарные и двойные.

В данном проекте для рабочих кабинетов административных сотрудников принимаем из силикатного кирпича М 100 на цементно-песчаном растворе марки М75 толщиной 120 и 170 мм. Перегородки толщиной 170 мм.-двойные из кирпича на ребро с заполнением зазора между кирпичами 40 мм. звукоизоляционными плитами ISOVER каркас П34.Перегородки в мокрых помещениях из керамического полнотелого кирпича пластического формирования марки М100 на растворе М75 толщиной 120 и 170 мм.,в санузлах из плит МДФ. Узлы примыкания к несущим и ограждающим конструкциям изображены на рисунках 1.8; 1.8.1; 1.8.2. В Таблице Д.2 – приведен расчет элементов перегородок санузлов первого, второго, третьего этажа.

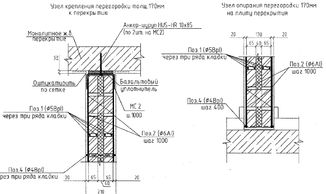

Рисунок 1.8 Узлы крепления перегородок для плиты перекрытия

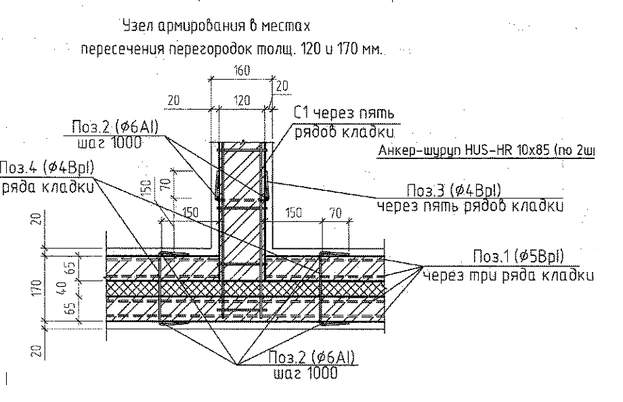

Рисунок 1.8.1 Узлы армирования в местах пересечения перегородок толщ.120и 170 мм.

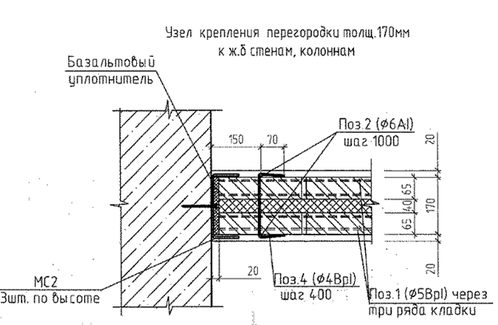

Рисунок 1.8.2 Узел крепления перегородки к несущим конструкциям

1.6.8.1 Расчет звукоизоляции перегородок

Расчет звукоизоляции ограждения от воздушного шума сводится к сравнению его звукоизолирующей способности (по отношению к звукоизоляции условного ограждения эталона). Требуется выполнение условия

, (1.10)

где R_w – индекс изоляции воздушного шума принятой ограждающей конструкции, дБ;

R_wтреб – нормативные индекс изоляции воздушного шума, дБ, который зависит от вида здания и назначения помещений.

Согласно [16, таблица 2] нормативного индекса изоляции воздушного шума для кабинетов принимаем равным R_wтреб = 45дБ.

Индекс изоляции воздушного шума однослойными ограждающими конструкциями, а также двухслойными глухими остеклениями и перегородками определяется на основе рассчитанной частотной характеристики изоляции воздушного шума, которая изображается в виде ломаной линии, аналогичной линии ABCD на рисунке 1.9 [17, п. 3.1, п. 3.2].

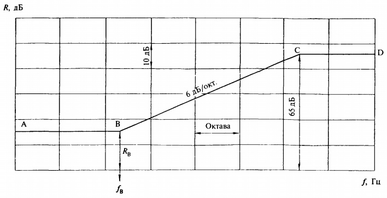

Рисунок 1.9 Частотная характеристика изоляции воздушного шума

Абсцисса точки B - f_B определяется в зависимости от толщины и плотности материала конструкции по [18, таблица 8], а ордината точки B - R_B определяется по формуле 1.11:

, (1.11)

где m_э – эквивалентная поверхностная плотность, кг/м², которая определяется по формуле 1.12:

, (1.12)

где m – поверхностная плотность, кг/м²;

K – коэффициент, учитывающий относительное увеличение изгибной жесткости ограждения из бетонов на легких заполнителях, поризованных бетонов и т.п. по отношению к конструкциям из тяжелого бетона с той же поверхностной плотностью, определяется по [17, таблица 10].

Поверхностная плотность m, кг/м², определяется по формуле 1.13:

, (1.13)

где - плотность материала ограждающей конструкции, кг/м³;

- толщина ограждающей конструкции.

Для ограждения кабинетов от холла принята конструкция кирпичные перегородки толщиной 130 мм и плотностью 1900 кг/м³,а также зазор шириной 40 мм.из изоляционных плит ISOVER каркас П34

Находим частоту, соответствующую точке B: f_B = 272 Гц. Округляем до среднегеометрической частоты 1/3-октавной полосы, в пределах которой f_B находится: f_B = 250 Гц.

Определяем поверхностную плотность m, кг/м²

кг/м²

Для выбранного типа перегородок K=1,3

Находим эквивалентную поверхностную плотность m_э, кг/м²

кг/м²

Определяем ординату точки B – R_B, дБ

дБ

Рассчитанная частотная характеристика изоляции воздушного шума принятой конструкцией перегородки изображена на рисунке 1.10.

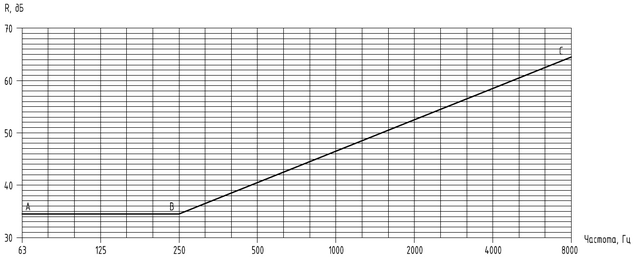

Рисунок 1.10 Частотная характеристика изоляции воздушного шума.

Расчет индекса изоляции воздушного шума приведен в виде таблицы Г.1 в приложении Г.

Индекс изоляции воздушного шума для принятой конструкции составляет R_w=45 дБ.

- условие выполняется

1.6.9 Полы

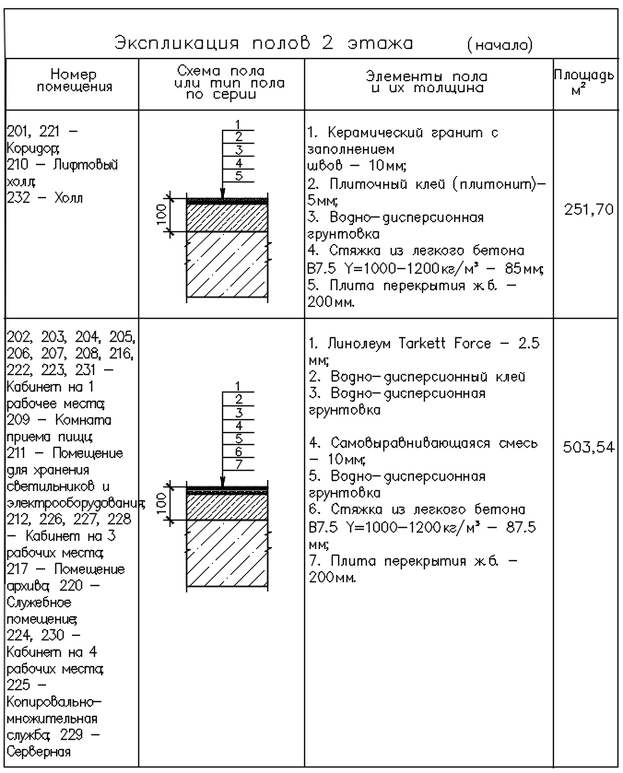

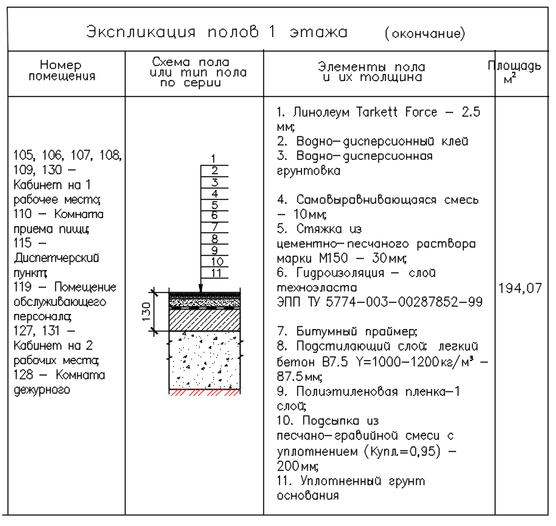

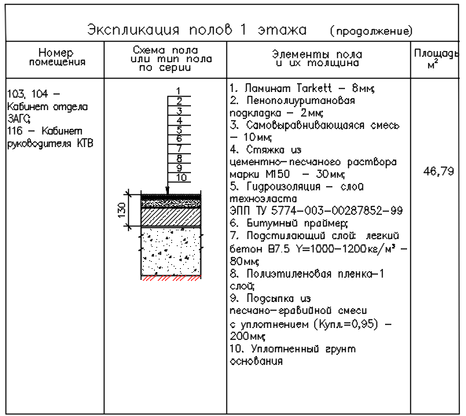

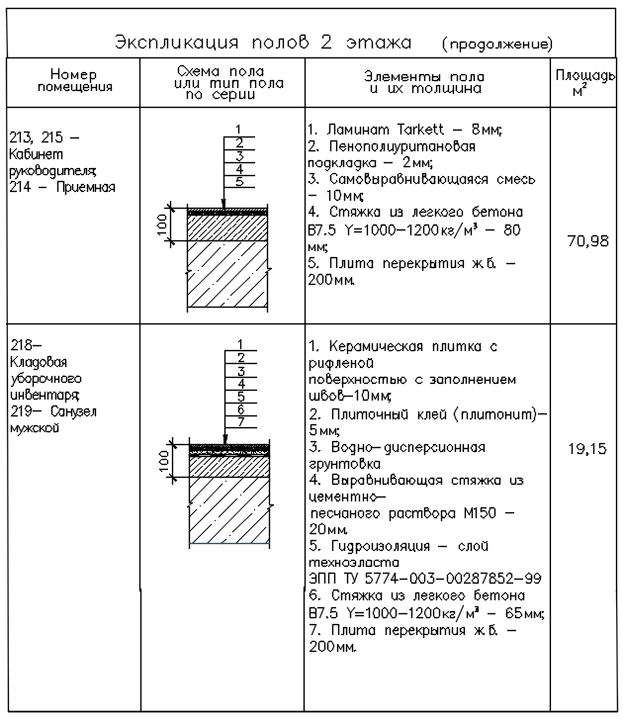

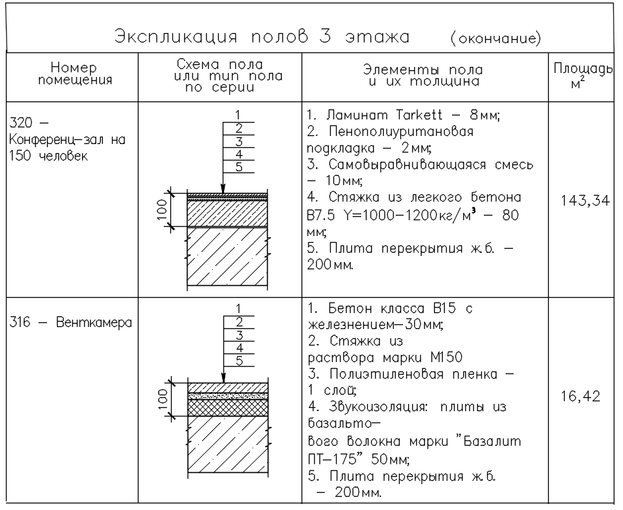

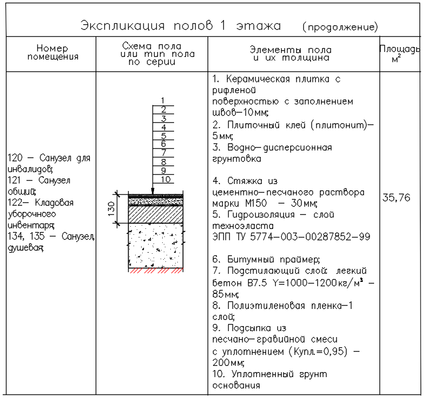

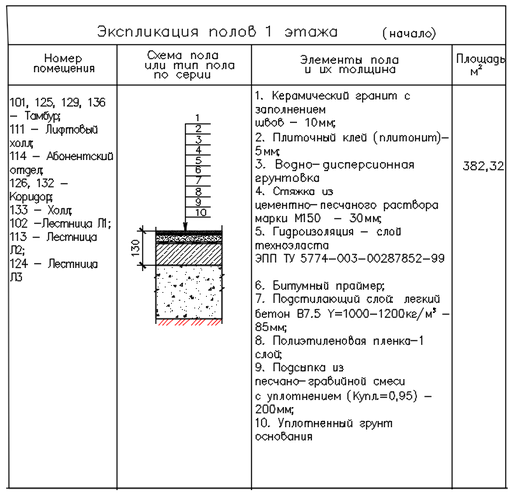

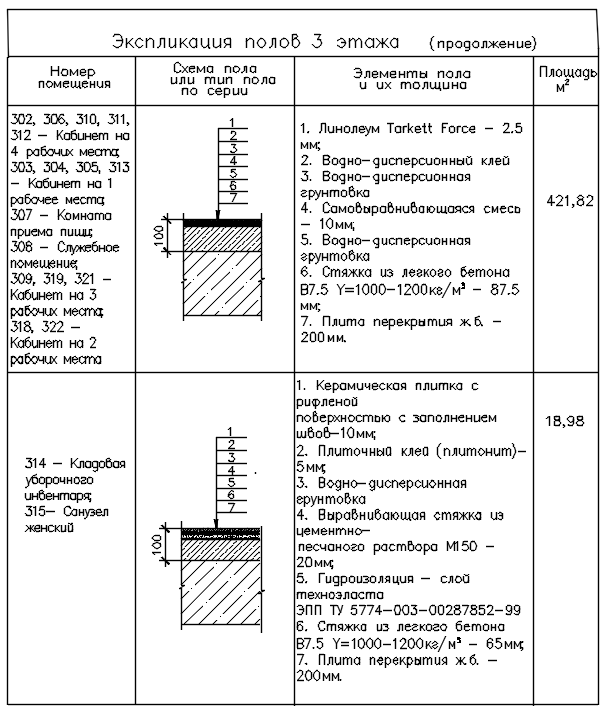

Полы общественных зданий проектируются в зависимости от назначения здания и отдельных его помещений. Для принятых типов полов составляется экспликация полов (таблица 1.13).

Таблица 1.13 – Спецификация элементов заполнения полов.

Продолжение таблицы 1.13

Продолжение таблицы 1.13

Продолжение таблицы 1.13

Продолжение таблицы 1.13

Окончание таблицы 1.13

1.6.10 Окна

В данном проекте приняты окна, выполненные из ПВХ профилей с двухкамерным стеклопакетом, в структурном остеклении фасадов используются алюминиевые фасадные системы «СИАЛ»КП50К-ТХ

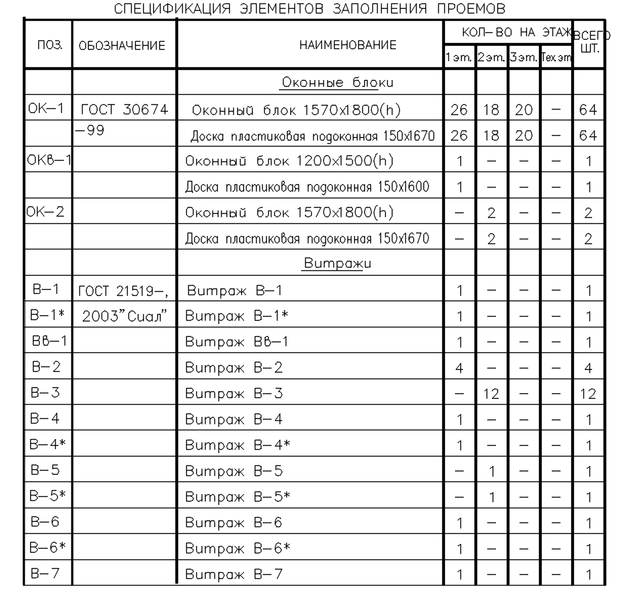

Спецификация элементов заполнения проемов приведена в таблице 1.14.

Таблица 1.14 – Спецификация элементов заполнения проемов.

Окончание таблицы 1.14

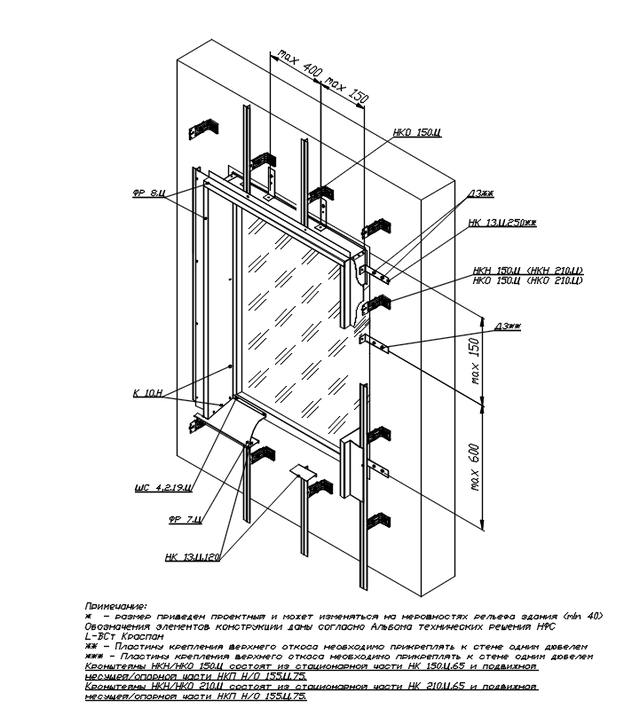

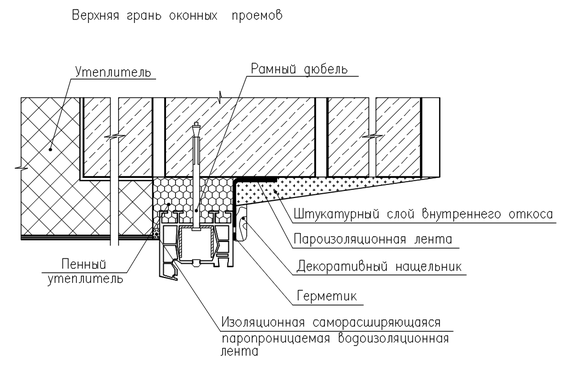

Основные узлы принятой конструкции окна изображены на рисунке 1.11.

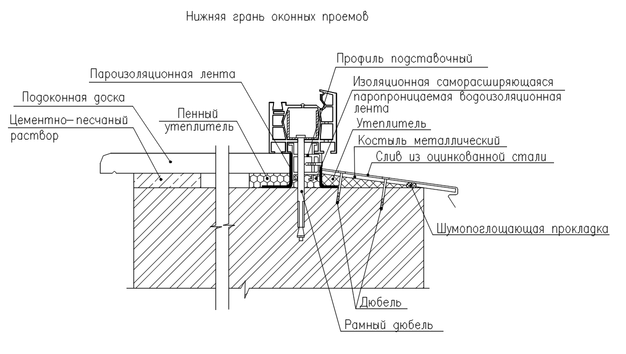

Рисунок 1.11 Узлы крепления оконного откоса и слива.

1.6.10.1 Определение конструкции окон по условиям теплопередачи

Производится проверка конструкции светопрозрачных ограждений по условиям теплопередачи:

(1.14)

где – нормируемое сопротивление теплопередаче светопрозрачного ограждения, (м² °С)/Вт, определяемое в зависимости от величины требуемого сопротивления теплопередаче по формуле 1.4;

– приведенное сопротивление теплопередаче светопрозрачного ограждения различной конструкции.

В соответствии с [2, таблица 3] для окон и витражей , .

Согласно [2, таблица К.1] приведенное сопротивление теплопередаче светопрозрачной ограждающей конструкции, состоящей из двухкамерного стеклопакета с двумя стеклами (при расстоянии между ними 14 мм) с низкоэмиссионным мягким покрытием с заполнением аргоном составляет 1,4 м²·°С/Вт.

- условие выполняется

1.6.10.2 Проверка условий воздухопроницаемости при определении конструкции окон

Для удовлетворения требованиям воздухопроницаемости необходимо выполнения условия

, (1.15)

где - сопротивление воздухопроницанию ограждающих конструкций, за исключением заполнений световых проемов, зданий и сооружений, ;

- нормируемое сопротивление воздухопроницанию ограждающих конструкций, , которое определяется по формуле 1.16:

, (1.16)

где - разность давлений воздуха на наружной и внутренней поверхностях ограждающих конструкций, ;

- разность давлений воздуха на наружной и внутренней поверхностях светопрозрачных ограждающих конструкций,

- нормируемая поперечная воздухопроницаемость ограждающих конструкций, , которая по [2, таблица 9] для окон общественных зданий с пластмассовыми и алюминиевыми профилями зданий равна 5 .

, (1.17)

где - высота здания (от уровня пола первого этажа до верха вытяжной шахты), м;

, - удельный вес соответственно наружного и внутреннего воздуха, , определяемый по формуле 1.18:

, (1.18)

где - температура воздуха: внутреннего (для определения ), наружного (для определения ) – принимается равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92;

- максимальная из средних скоростей ветра по румбам за январь, повторяемость которых составляет 16% и более, для данного населенного пункта равен 4,8 м/с.

Принятая конструкция окна имеет сопротивление воздухопроницанию

- условие выполняется

1.6.11 Двери

Принимаем наружные входные и тамбурные двери из поливинилхлоридных профилей с двойным остеклением. Внутренние двери-деревянные по ГОСТ 6629-88 улучшенного качества. Также для обеспечения размеров проемов внутренних дверей применяются перемычки.

Характеристики
