По конструктивному условию отметка глубины заложения фундамента строящегося здания должна совпадать с отметкой глубины заложения фундамента существующего здания. При наличии подземных устройств подошву фундаментов требуется заглублять ниже таких устройств. В частности, фундаменты заглубляются в нескальные грунты не менее чем на 0,5 м ниже отметки пола подвала [15].
В данном проекте принимаем монолитный железобетонный столбчатый фундамент, высота столба составляет 2,0 м. Т.к. в данном здании не имеется подвала, решающим фактором принятия глубины заложения фундамента является конструктивный фактор. Принимаем глубину заложения фундамента 2,45 м от уровня земли, что удовлетворяет требованию заложения фундамента ниже глубины промерзания грунта во избежание воздействия нормальных сил морозного пучения.
1.6.2 Колонны, пилоны
Принимаем монолитные железобетонные колонны сечением 400х400 мм., пилоны сечением 400х800. Класс бетона применяемых для данных конструкций В25F50.
1.6.3 Перекрытия
Принимаем монолитное железобетонное перекрытие размерами в осях 42х42 м толщиной,200мм. и площадью равной 850 м2. Класс бетона применяемый для данной конструкций В25F50.
1.6.4 Стены-диафрагмы жесткости
Стены-диафрагмы жёсткости представляют собой монолитные железобетонные стены толщиной 200 мм. Длина этих стен соответствует расстоянию в свету между колоннами. Класс бетона применяемый для данной конструкций В25F50.
1.6.5 Стены
В исходном проекте в качестве наружных ограждающих конструкций были приняты стены из монолитного железобетона толщиной 200 мм с утеплением минераловатными плитами толщиной 180 мм. с применением гидроветрозащитной мембраны.
Принятая конструкция наружных стен с указанием слоев изображена на рисунке 1.3. Сведения о конструкции, ее составе, толщине слоев, теплотехнических характеристиках материалов слоев наружных стен приведены в таблице 1.8. Геометрические характеристики навесной фасадной системы сведены в таблице Б1 в приложении Б.

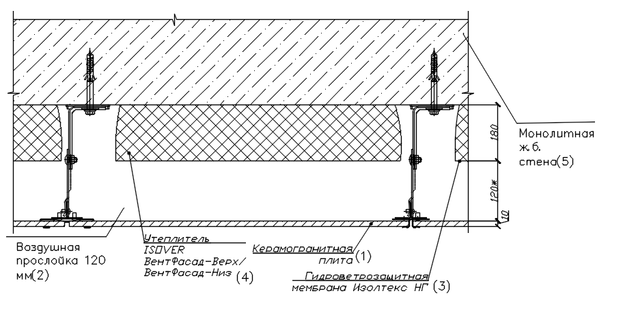

Рисунок 1.3 Конструкция наружной стены
Таблица 1.8 – Характеристика элементов стен
| Наименование материала слоя | Толщина слоя (м) | Плотность (кг/м3) | Коэффициент теплопроводности Вт/м·°С |
| 1. Керамогранитная плита | 0,001 | 2400 | 3,5 |
| 2.Воздушная прослойка | 0,12 | 1,495 | 0,0212 |
| 3. Гидроветрозащитная мембрана | 0,0001 | 100 | 0,046 |
| 4. Минераловатная плита | 0,18 | 55 | 0.041 |
| 5.Монолитная ж.б. стена | 0,2 | 2500 | 1,51 |
Узел устройства направляющих при внешнем угле изображен на рисунке 1.4, схема установки кляммеров изображена на рисунке 1.5.

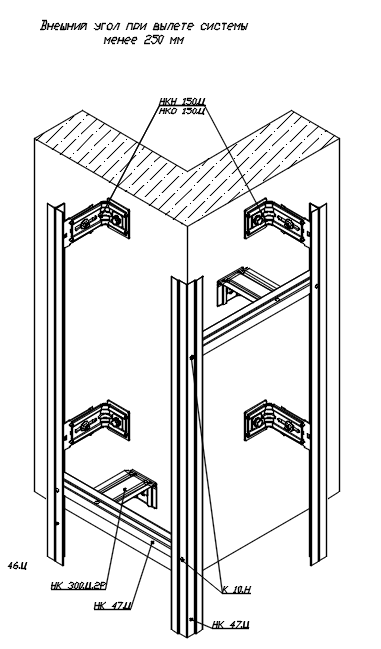

Рисунок 1.4 устройство направляющих внешнего угла

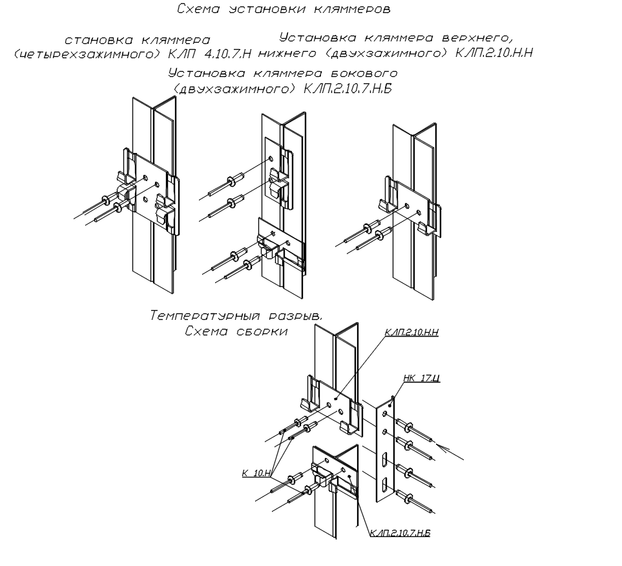

Рисунок 1.5 Схема установки кляммеров
1.6.5.1 Теплотехнический расчет стен
Требуется выполнение поэлементного требования [14, п. 5.1]
, (1.3)
где
- приведенное сопротивление стены теплопередаче,
;
- нормируемое сопротивление стены теплопередаче, , которое определяется по формуле:
, (1.4)
где
- базовое значение требуемого сопротивления теплопередаче,
- коэффициент, учитывающий особенности района строительства, согласно [2, п. 5.2] принимается равным 1.
, (1.5)
где
- градусо-сутки отопительного периода,
;
и
- коэффициенты, принимаемые по [15, таблица 3]
, (1.6)
где
и
- средняя температура наружного воздуха,
, и продолжительность,
, отопительного периода;
- расчетная температура внутреннего воздуха здания, .
Для г. Циолковского
,
, для общественного здания административного назначения
Согласно [15, п. 4.4.2] Приведенное сопротивление стены теплопередаче определяется по формуле:
, (1.7)
где
- условное сопротивление теплопередаче однородной ограждающей конструкции,
- коэффициент теплотехнической однородности ограждающей конструкции.
(1.8)
где
и
- коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно,
;
- термическое сопротивление одного слоя материала стены, ;
- толщина слоя, м;
- коэффициент теплопроводности материала слоя,
По [15, п. 4.4.3] для стен
, на поверхности конструкции, обращенной в сторону вентилируемой наружным воздухом прослойки, коэффициент теплоотдачи
принимают равным
,
. Проверяем выполнение поэлементного требования.
- условие выполняется
1.6.6 Крыша
В данном проекте принимаем бесчердачную плоскую крышу с внутренним водостоком. Кровля выполнена из наплавляемого кровельного материала ТЕХНОЭЛАСТ ЭПП. В качестве утеплителя приняты теплоизоляционные плиты из базальтового волокна «БАЗАЛИТ ПТ 150».
Парапетный узел крыши и узлы внутреннего водостока показаны на рисунках 1.6, 1.7 и В.1 в приложении соответственно. По контуру кровли выполняется ограждение высотой 0,6 м.
До начала наклейки рулонного ковра должна быть произведена оклейка местных примыканий дополнительными слоями из гидроизоляционных материалов. Первый слой техноэласта ЭПП, применяемый для пароизоляции, укладывать с перехлестом в боковых швах 80х100мм и торцевых 150 мм. Нахлесты полотниц пароизоляционного материала должны быть сварены пламенем пропановой горелки или горячим воздухом. На вертикальной поверхностях обязательна приклейка пароизоляции к основанию.
Устройство кровельного ковра: все поверхности основания из цементно-песчанного раствора должны быть огрунтованны грунтовочными холодными составами(праймерами) из битума и быстро растворяющегося растворителя, разбавленного(бензин,нефрас) ,разбавленного в соотношении 163-164 по весу или битумных мастик с теплостойкостью выше 80 Сº, разбавляемых до нужной консистенции. Материалы наплавляются только после полного высыхания огрунтованной поверхности. В процессе производства работ кровельных работ должен быть не менее 80 мм. боковой нахлест.
Ограждение кровли используется в качестве элемента молниприемной сетки. Молниеприемную сетку выполнить из стальной проволки Ø 8-АI с шагом не более 12х12м.Места присоединения арматуры выполнить сваркой с нахлестом стержней 100 мм. Сетку уложить по покрытию после устройства пароизоляции.
Все металлические элементы кровли(пожарные лестницы, зонты и дефлекторы вентиляционных шахт, ограждение по парапету, металлические рамы)присоединить к молниеприемной сетки токоотводами Т2. В качестве вертикальных токоотводов Т1и Т2 используется стальная проволока Ø 8-АI. Токоотводы Т1 проложить по наружней стене скрыто за вентилируемым фасадом. На высоту 3м от земли токоотводов Т1 защитить желобом желобом из уголка 50х50х5. Токоотводы Т1 присоединить с одной стороны к молниеприемной сетке, с другой- к выпуску из фундамента.
Выполнить защиту от коррозии молниеприемной сетки и токоотводов адгезионной смесью «Ceresit CD 30» за два раза.
Сведения о составе, толщине, теплотехнических характеристиках материалов слоев кровли приведены в таблице 1.10
Таблица 1.10 – Характеристика элементов принятой конструкции кровли
| Наименование материала слоя | Толщина слоя (м) | Плотность (кг/м3) | Коэффициент теплопроводности Вт/м·°С |
| 1. Железобетонная плита покрытия | 0,2 | 2500 | 2,04 |
| 2. Плиты теплоизоляционные из базальтового волокна «БАЗАЛИТ ПТ200» | ? | 200 | 0,046 |
| 3.Керамзитовый гравий Y=700 кг/м3 по уклону от 30 до 80 мм. | 0,06 | 700 | 0,15 |
| 4.слой рубероида РПК-350 | 0,004 | 750 | 0,17 |
| 5.Стяжка их раствора М100 | 0,04 | 1800 | 0,93 |
| 6.Слой Техноэласта ЭКП | 0,004 | 1400 | 0,27 |
| 7. Слой Техноэласта ЭКП | 0,004 | 1450 | 0,28 |

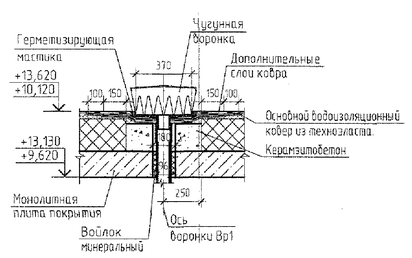

Рисунок 1.6 Узел внутреннего водостока

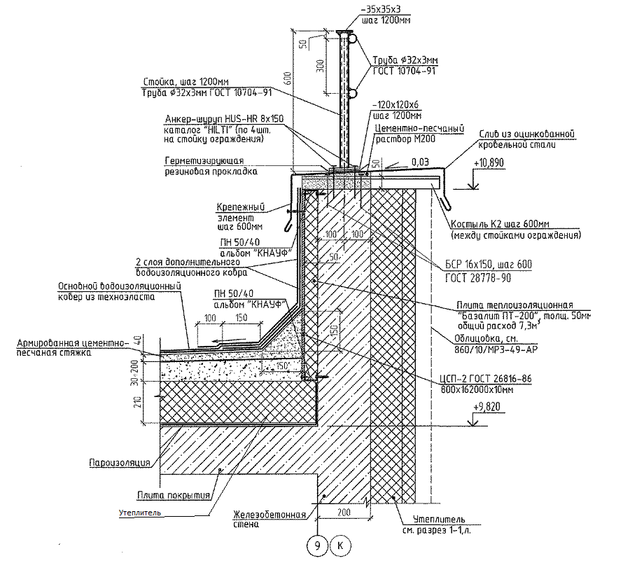

Рисунок 1.7 Парапетный узел кровли
1.6.6.1 Определение толщины утеплителя кровли из условия теплопередачи
Приведенное сопротивление теплопередаче конструкции покрытия определяется по формуле 1.9
(1.9)
где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, ;
