Чувствительность РСА – это такая удельная ЭПР фона местности, который создаёт на выходе приёмника мощность, численно равную мощности шумов приёмника.

Чем выше чувствительность, тем более контрастное изображение поверхности можно получить.

Стоит сказать несколько слов о выборе частоты следования импульсов, она не должна быть меньше следующей величины:

, (46)

где: V₀ – скорость РЛС, ∆φ – ширина ДНА по азимуту.

В случае РСА космического базирования, данное условие трудно достигнуть, так как скорость движения фактически фиксирована, а дальности большие, в результате приходится применять сложные технические решения.

Слайд 51

На рисунках 32-35 представлены примеры радиоизображений земной поверхности, полученных с помощью синтеза апертуры спутником TerraSAR-X.

Рисунок 32 – Пирамиды Гизы, режим с разрешением 1 м

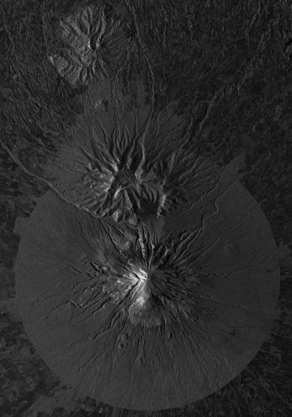

Рисунок 33 – Гора Эгмонт, режим с разрешением 3 м

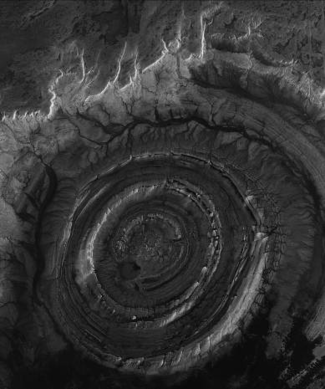

Рисунок 34 – Структура Ришат, режим с разрешением 16 м

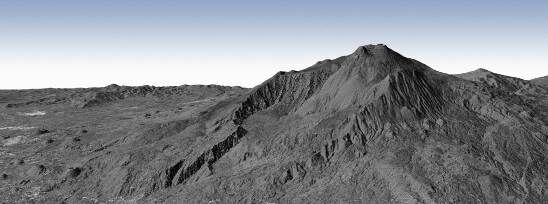

Рисунок 35 – Вулкан Этна, трехмерная модель

Слайд 52

5.2 Инверсный синтез апертуры.

Фактически этот метод является единственным на сегодняшний день, позволяющим получить двумерный портрет цели в реальных жизненных условиях, а не в результате лабораторного эксперимента, что является крайне важным для задач распознавания (Рисунок 36).

Как уже отмечалось ранее, необходимым фактором для реализации синтеза является изменение ракурса цели относительно РЛС.

Следует отметить, что достаточно совсем небольшого изменения, например, для длины волны 3 см, что бы получить разрешение 2 метра, необходимо, чтобы цель повернулась всего на 0,5 градуса.

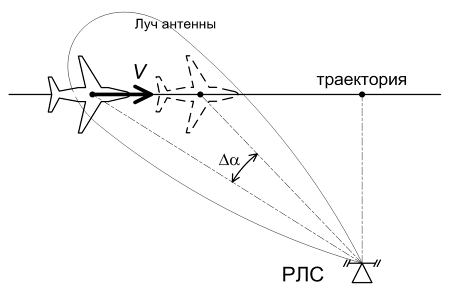

Рисунок 36 – Инверсный синтез апертуры

В отличие от прямого синтеза, реализация инверсного имеет одну существенную трудность: нужно произвести компенсацию движения цели – так называемую фокусировку.

Сложность заключается в том, что о цели ничего неизвестно, всю информацию необходимо получить из отражённого сигнала.

Данная задача может быть решена при условии, что цель наблюдается приемлемое время, и что движение цели может быть аппроксимировано какой-либо моделью движения.

Первое условие говорит о том, что режим ИСА необходимо использовать в РЛС наведения, в обзорных РЛС данный режим реализовать сложнее, он возможен, если только ширина луча ДНА довольно широкая, а цель совершает разворот.

Второе условие обычно выполняется, если только цель не совершает сложных манёвров.

Целями для ИСА могут служить как аэродинамические цели, так и космические объекты.

38
