Конфигурация их поверхности, как правило, очень сложна.
Выпуклые и гладкие элементы поверхности реальных целей представляют собой «блестящие точки».
Наряду с «блестящими» на поверхности цели могут быть резонансные элементы и шероховатые участки с диффузным рассеянием.
Диаграммы обратного вторичного излучения реальных целей имеют многолепестковый характер.
Ширина лепестков зависит от отношения линейных размеров цели к длине волны, а ее оценка (например, для уровня половинной мощности) может быть произведена по формуле
, (8.1)
где lэ – некоторый эквивалентный размер цели.
Чем короче длина волны, тем уже лепестки диаграммы обратного вторичного излучения.
Сложный характер геометрической формы реальных целей затрудняет теоретическую оценку их эффективной поверхности.
Поэтому часто пользуются полученными из эксперимента диаграммами обратного вторичного излучения и значениями эффективной поверхности, необходимыми, например, при расчете дальности действия радиолокатора (см. таблицу 1).
Слайд 65
Измерения производятся как по реальным целям, так и на моделях. В последнем случае вторичное излучение модели сопоставляется с вторичным излучением эталона (шара с размерами, значительно превышающими длину волны λ. Величина λ уменьшается пропорционально масштабу моделирования.
Таблица 8.1 – ЭПР некоторых радиолокационных целей
| Тип радиолокационной цели | σц, м2 |
| Корабль, водоизм. 104 т | 104…3·104 |
| Средний корабль, водоизм. 103…3·103 т | 3·103…104 |
| Малый корабль, водоизм. 60…200 т | 50…250 |
| Подлодка | 30…40 |
| Дальний бомбардировщик | 20…100 |
| Средний бомбардировщик | 5…30 |
| БТР | 8…30 |
| Тягач | 10…20 |
| Танк | 6…10 |
| Автомашина | 6…8 |
| Тяжелый истребитель | 5…10 |
| Легкий истребитель | 1…5 |
| Человек (λ =3 см) | 0,5…12 |
| Рубка подлодки | 1 |
| Крылатая ракета | 10-2…1 |
| Стая птиц | 10-2…1 |
| Головка БР | 10-3…1 |
| Голубь | 10-3…10-2 |
| Пчела рабочая (λ =0,8 см) | 10-8…6·10-3 |
| Электрон | 10-28 |
Для большинства аэродинамических целей эффективная поверхность зависит от ракурса, но ее усредненное значение практически не зависит от длины волны.
Слайд 66

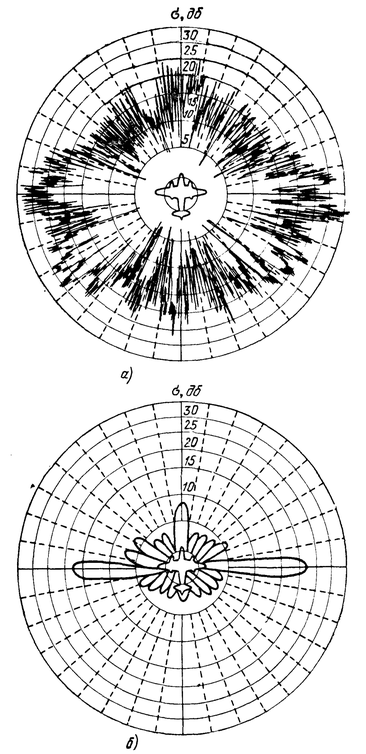

На рисунке 26 в качестве примеров приведены диаграммы обратного вторичного излучения аэродинамических целей (самолетов), снятые при λ=10 см и λ=3…5 м.
Наибольшие значения эффективной поверхности соответствуют облучению с борта.
Диапазон изменения σ(θ) велик и достигает 30…35 дБ на сантиметровых волнах.
При точной радиолокации крупных аэродинамических целей наряду с флуктуациями эффективной поверхности существенное значение могут иметь флуктуации положения радиолокационного центра вторичного излучения.
Баллистические цели (ракеты) имеют некоторые особенности, отличающие их от других целей.
При запуске, кроме боевой головки, они содержат одну или несколько ступеней, обеспечивающих вывод головки на заданную траекторию.
По мере расходования горючего, эти ступени отделяются, и эффективная поверхность меняется вдоль траектории.
Входя в плотные слои атмосферы, боевая головка испытывает удар и торможение, вследствие чего образуется плазменная область, превращающаяся затем в «аэродинамический след».
Головка, плазма и след часто не разрешаются по координатам и наблюдаются как одна цель с существенно увеличенной эффективной поверхностью σ.
Эффективная поверхность орбитально-космических объектов зависит от их размеров и формы.
Поскольку орбита этих объектов проходит через ионосферу, отраженный радиолокационный сигнал может содержать составляющую, обусловленную ионизированным следом.
Рисунок 26 – Пояснение флуктуаций отраженного сигнала
