Текст из файла (страница 36)

□ ТА — тип адресации;

□ X — разряд не используется.

8.3.2. Способы адресации

В ЭВМ принято различать пять основных способов адресации: прямая, кос­венная, непосредственная, относительная, безадресная.

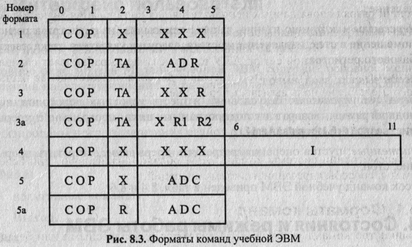

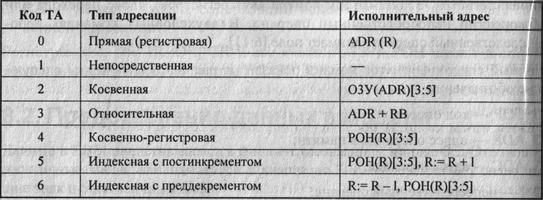

Каждый способ имеет разновидности. В модели учебной ЭВМ реализованы семь способов адресации, приведенные в табл. 8.1.

Система команд учебной ЭВМ включает команды следующих классов:

□ арифметико-логические и специальные: сложение, вычитание, умножение, деление;

□ пересылки и загрузки: чтение, запись, пересылка (из регистра в регистр), помещение в стек, извлечение из стека, загрузка указателя стека, загрузка базового регистра;

□ ввода/вывода: ввод, вывод;

□ передачи управления: безусловный и шесть условных переходов, вызов подпрограммы, возврат из подпрограммы, цикл, программное прерыва­ние, возврат из прерывания;

□ системные: пустая операция, разрешить прерывание, запретить прерыва­ние, стон.

Список команд учебной ЭВМ приведен в табл. 8.4 и 8.6.

8.4. Состояния и режимы работы ЭВМ

Ядром УУ ЭВМ является управляющий автомат (УА), вырабатывающий сиг­налы управления, которые инициируют работу АЛУ, РОН, ОЗУ и УВВ, пере­дачу информации между регистрами устройств ЭВМ и действия над содер­жимым регистров УУ.

ЭВМ может находиться в одном из двух состояний: Останов и Работа.

В состояние Работа ЭВМ переходит по действию команд Пуск или Шаг. Команда Пуск запускает выполнение программы, представляющую собой последовательность команд, записанных в ОЗУ, в автоматическом режиме до команды hlt или точки останова. Программа выполняется по командам, на­чиная с ячейки ОЗУ, на которую указывает PC, причем изменение состояний объектов модели отображается в окнах обозревателей.

В состояние Останов ЭВМ переходит по действию команды Стоп или авто» матически в зависимости от установленного режима работы.

Команда Шаг, в зависимости от установленного режима работы, запускает выполнение одной команды или одной микрокоманды (если установлен Режим микрокоманд), после чего переходит в состояние Останов.

В состоянии Останов допускается просмотр и модификация объектов моде­ли: регистров процессора и РОН, ячеек ОЗУ, устройств ввода/вывода. В про­цессе модификации ячеек ОЗУ и РОН можно вводить данные для программы, в ячейки ОЗУ — программу в кодах. Кроме того, в режиме Останов можно менять параметры модели и режимы ее работы, вводить и/или редактировать программу в мнемокодах, ассемблировать мнемокоды, выполнять стандарт­ные операции с файлами.

8.5. Интерфейс пользователя

В программной модели учебной ЭВМ использован стандартный интер­фейс Windows, реализованный в нескольких окнах.

Основное окно модели Модель учебной ЭВМ содержит основное меню и кнопки на панели управления. В рабочее поле окна выводятся сообщения о функционировании системы в целом. Эти сообщения группируются в файле logfile.txt (по умолчанию), сохраняются на диске и могут быть про­анализированы после завершения сеанса работы с моделью.

Меню содержит следующие пункты и команды:

□ Файл:

• неактивные команды;

• Выход.

□ Вид:

• Показать все;

• Скрыть все; 1

• Процессор;

• Микрокомандный уровень;

• Память;

• Кэш-память;

• Программа;

• Текст программы. П Внешние устройства:

• Менеджер ВУ;

• окна подключенных ВУ; □ Работа:

• Пуск;

• Стоп;

• Шаг;

• Режим микрокоманд;

• Кэш-память;

• Настройки.

Команды меню Вид открывают окна соответствующих обозревателей, опи­санные далее. Менеджер внешних устройств позволяет подклю­чать/отключать внешние устройства, предусмотренные в системе. Команда вызова менеджера внешних устройств выполняется при нажатии кнопки на панели инструментов. Подробнее о внешних устройствах и их обозревателях смотрите в разд. 8.6.

Команды меню Работа позволяют запустить программу в автоматическом (команда Пуск) или шаговом (команда Шаг) режиме, остановить выполне­ние программы в модели процессора (команда Стоп). Эти команды могут выполняться при нажатии соответствующих одноименных кнопок на панели инструментов основного окна.

Команда Режим микрокоманд включает/выключает микрокомандный ре­жим работы процессора, а команда Кэш-память подключает/отключает системе модель этого устройства.

Команда Настройки открывает диалоговое окно Параметры системы, по­зволяющее установить задержку реализации командного цикла (при выпол­нении программы в автоматическом режиме), а так же установить параметры файла logfile.txt, формируемого системой и записываемого на диск.

8.5.1. Окна основных обозревателей системы Окно Процессор

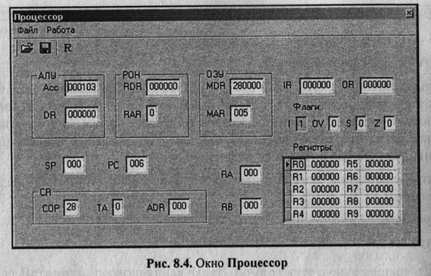

Окно Процессор (рис. 8.4) обеспечивает доступ ко всем регистрам и флагам процессора.

□ Программно-доступные регистры и флаги: Асе — аккумулятор;

PC — счетчик адреса команды, содержащий адрес текущей команд

SP — указатель стека, содержащий адрес верхушки стека;

RB — регистр базового адреса, содержащий базовый адрес;

RA — регистр адреса, содержащий исполнительный адрес при кос ной адресации;

IR — входной регистр;

OR — выходной регистр;

I — флаг разрешения прерываний.

Системные регистры и флаги:

DR — регистр данных АЛУ, содержащий второй операнд;

MDR — регистр данных ОЗУ;

MAR — регистр адреса ОЗУ;

RDR — регистр данных блока РОН;

RAR — регистр адреса блока РОН;

CR — регистр команд, содержащий поля:

° СОР — код операции;

° ТА — тип адресации;

^a ADR — адрес или непосредственный операнд;

• Z — флаг нулевого значения Асе;

• S — флаг отрицательного значения Асе;

• OV — флаг переполнения.

Регистры Асе, DR., IR, OR, CR и все ячейки ОЗУ и РОН имеют длину 6 деся­тичных разрядов, регистры PC, SP, RA и RB — 3 разряда. В окне Процессор отражаются текущие значения регистров и флагов, причем в состоянии Ос­танов все регистры, включая регистры блока РОН, и флаги (кроме флага I) доступны для непосредственного редактирования.

Элементы управления окна Процессор включают меню и кнопки, вызываю­щие команды:

□ Сохранить;

□ Загрузить;

□ Reset;

□ Reset R0-R9 (только команда меню Работа).

Команды Сохранить, Загрузить позволяют сохранить текущее значение ре­гистров и флагов процессора в файле и восстановить состояние процессора из файла. Команда Reset и кнопка R устанавливают все регистры (в т. ч. блок РОН) в начальное (нулевое) значение. Содержимое ячеек памяти при этом не меняется. Выполняемая лишь из меню Работа команда Reset R0-R9 очищает только регистры блока РОН.

Окно Память

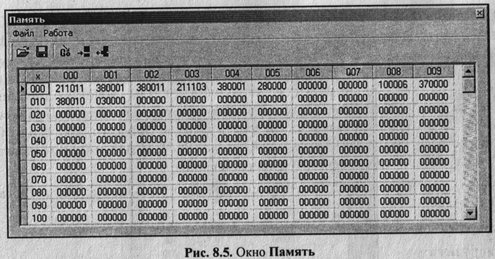

Окно Память (рис. 8.5) отражает текущее состояние ячеек ОЗУ. В этом окне допускается редактирование содержимого ячеек, кроме того, предусмотрена возможность выполнения (через меню или с помощью кнопок панели инст­рументов) пяти команд: Сохранить, Загрузить, Перейти к, Вставить, Убрать.

Команды Сохранить, Загрузить во всех окнах, где они предусмотрены, ра­ботают одинаково — сохраняют в файле текущее состояние объекта (в дан­ном случае памяти) и восстанавливают это состояние из выбранного файла, причем файл в каждом окне записывается по умолчанию с характерным для этого окна расширением.

Команда Перейти к открывает диалоговое окно, позволяющее перейти на заданную ячейку ОЗУ. ]

Команда Убрать открывает диалог, в котором указывается диапазон ячеек с m по п. Содержимое ячеек в этом диапазоне теряется, а содержимое ячеек [(и + 1): 999] перемещается в соседние ячейки с меньшими адресами. Осво­бодившиеся ячейки с адресами 999, 998,... заполняются нулями.

Команда Вставить, позволяющая задать номера ячеек, перемещает содержи­мое всех ячеек, начиная от m -й на n - m позиций в направлении больших адресов, ячейки заданного диапазона [m:n] заполняются нулями, а содер­жимое последних ячеек памяти теряется.

Окно Текст программы

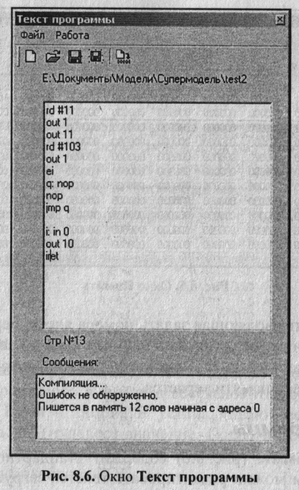

Окно Текст программы (рис. 8.6) содержит стандартное поле текстового редактора, в котором можно редактировать тексты, загружать в него тексто­вые файлы и сохранять подготовленный текст в виде файла.

Команды меню Файл:

П Новая — открывает новый сеанс редактирования;

П Загрузить — открывает стандартный диалог загрузки файла в окно редак­тора;

□ Сохранить — сохраняет файл под текущим именем;

□ Сохранить как — открывает стандартный диалог сохранения файла;

□ Вставить — позволяет вставить выбранный файл в позицию курсора. Все перечисленные команды, кроме последней, дублированы кнопками на панели инструментов окна. На той же панели присутствует еще одна кноп­ка — Компилировать, которая запускает процедуру ассемблирования текста в поле редактора.

Ту же процедуру можно запустить из меню Работа. Команда Адрес вставки позволяет задать адрес ячейки ОЗУ, начиная с которой программа будет раз­мещаться в памяти. По умолчанию этот адрес принят равным 0. Ниже области редактирования в строку состояния выводится позиция теку­щей строки редактора — номер строки, в которой находится курсор.

В случае обнаружения синтаксических ошибок в тексте программы диагно­стические сообщения процесса компиляции выводятся в окно сообщений и запись в память кодов (даже безошибочного начального фрагмента програм­мы) не производится.

После исправления ошибок и повторной компиляции выдается сообщение об отсутствии ошибок, о расположении и размере области памяти, занятой по ассемблированную программу.

Набор текста программы производится по стандартным правилам языка ас семблера. В каждой строке может содержаться метка, одна команда и ком ментарий. Метка отделяется от команды двоеточием, символы после знак "точка с запятой" до конца строки игнорируются компилятором и могут рас­сматриваться как комментарии. Строка может начинаться с ; и, следователь­но, содержать только комментарии.

Окно Программа

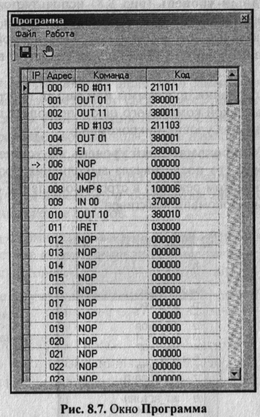

Окно Программа (рис. 8.7) отображает таблицу, имеющую 300 строк 4 столбца. Каждая строка таблицы соответствует дизассемблированной яче1

Гпава 8. Описание архитектуры учебной ЭВМ

247

ке ОЗУ. Второй столбец содержит адрес ячейки ОЗУ, третий — дизассембли-рованный мнемокод, четвертый — машинный код команды. В первом столб­це может помещаться указатель —> на текущую команду (текущее значение PC) и точка останова — красная заливка ячейки.

Окно Программа позволяет наблюдать процесс прохождения программы. В этом окне ничего нельзя редактировать. Органы управления окна позволя­ют сохранить содержимое окна в виде текстового файла, выбрать начальный адрес области ОЗУ, которая будет дизассемблироваться (размер области по­стоянный — 300 ячеек), а также установить/снять точку останова. Последнее можно проделать тремя способами: командой Точка останова из меню Ра­бота, кнопкой на панели инструментов или двойным щелчком мыши в пер­вой ячейке соответствующей строки. Характерно, что прочитать в это окно ничего нельзя. Сохраненный текстовый asm-файл можно загрузить в окно Текст программы, ассемблировать его и тогда дизассемблированное значе­ние заданной области памяти автоматически появится в окне Программа, Такую процедуру удобно использовать, если программа изначально пишется или редактируется непосредственно в памяти в машинных кодах.

Начальный адрес области дизассемблирования задается в диалоге командой Начальный адрес меню Работа.

Окно Микрокомандный уровень
