Текст из файла (страница 35)

□ процессорные ядра (CPU), включающие 16- и 32-разрядные микропроцес­соры различной вычислительной мощности, но относящиеся к одному се­мейству;

□ системные интеграционные модули (SIM), контролирующие внешнюю шину, запуск, инициализацию и конфигурацию микроконтроллера. ОнЦ включают в себя тактовый генератор, блок системной конфигурации и за-] щиты, блок тестирования и интерфейс с внешней шиной. Модули отличав ются друг от друга, главным образом, разрядностью шин адреса и данных;!

□ модули памяти, отличающиеся типом и объемом запоминающих уст­ройств: ОЗУ, ПЗУ(включая однократно программируемое пользователем),! ЭСППЗУ;

□ модули последовательных портов включают различные варианты син­хронных и асинхронных программируемых контроллеров последователы] ного обмена. Предусмотрены модули, содержащие несколько различный интерфейсов;

□ таймерные системы представлены различными вариантами таймерных сопроцессоров (TPU). TPU способен независимо от процессора выполнять! как простые, так и сложные таймерные функции, его можно считать от-1 дельным специализированным микропроцессором, который осуществляет две основные операции— проверку на совпадение (от англ. match—\ сравнение) и сохранение значения счетчика-таймера в момент изменения состояния какого-либо входа (от англ. capture — захват) над одним one рандом — временем. Выполнение любой из них называется событием. Обслуживание событий сопроцессором замещает обработку прерываний центральным процессором. С помощью двух основных операций TPU мо­жет реализовать значительный набор функций: счет внешних событий, за­хват по внешнему входу, сравнение временных интервалов, широтно-импульсную модуляцию, измерение периода входного сигнала, програм­мируемую генерацию импульсов и многие другие, программируемые пользователем. TPU, естественно, имеет собственную систему команд, его| программы хранятся на общей памяти системы или в специализированной памяти программ TPU;

Гпава 7. Эволюция архитектур микропроцессоров и микроЭВМ

231

□ системы аналогового ввода реализованы на различных вариантах АЦП (ADC), отличающихся разрядностью получаемого кода и способом (а сле­довательно, и временем) аналого-цифрового преобразования.

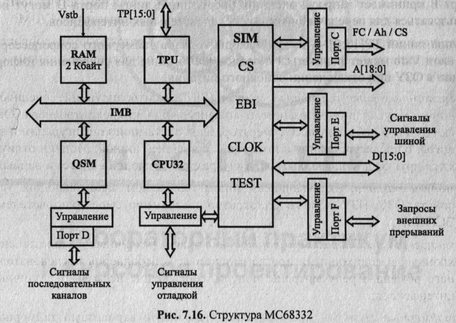

На рис. 7.16 приведена структура 32-разрядного микроконтроллера МС68332.

Кристалл микроконтроллера содержит следующие модули:

□ CPU32 — 32-разрядный центральный процессор семейства MC68000;

□ RAM — 2 Кбайт ОЗУ с независимым питанием для размещения программ и данных (напомним, что большинство изделий Motorola поддерживают архитектуру фон Неймана с единым адресным пространством программ и данных);

□ QSM— подсистемы последовательного ввода/вывода, включающие уни­версальный асинхронный приемопередатчик (UART) и дуплексный син­хронный последовательный интерфейс (SPI);

□ TPU — шестнадцатиканальный таймерный сопроцессор;

□ SIM — системный интеграционный модуль.

Внешняя память может при необходимости подключаться к контроллеру к шинам адреса А[18:0], данных D[l5:0],управления шиной.

Линии порта С могут использоваться для выдачи функционального к идентифицирующего состояние процессора и адресное пространство теку го цикла шины (FC[2:0]), старших разрядов адреса (Ah) в режиме расширь ного адресного пространства и сигналов выбора кристалла (CS), разреш щих работу периферийных устройств по запрограммированным адресам.

Порт F принимает запросы внешних прерываний, линии порта D могут и пользоваться для передачи сигналов последовательных интерфейсов.

Группа линий ТР[15:0]— входы/выходы каналов таймерного сопроцессор На вход Vstb может подаваться независимое питание для сохранения инфо мации в ОЗУ при отключении основного питания.

Лабораторный практикум построен в расчете на изучение взаимодействии

устройств в структуре ЭВМ с помощью программной модели некоторой страктной учебной ЭВМ, которая программируется на языке ассемблера.

Часто путь современного программиста начинается со знакомства с языком (языками) высокого уровня и все его общение с компьютером проходит с нщ пользованием таких языков.

Во многих случаях знание операторов языка высокого уровня, структуры данных и способов их обработки является достаточным для создания разлиЧ' ных полезных приложений. Однако по-настоящему решать проблемы, сим занные с управлением различной, особенно нестандартной, аппаратурой (программирование "по железу") невозможно без знания ассемблера [14]. По случайно практически все компиляторы языков высокого уровня содержат¹ средства связи своих модулей с модулями на ассемблере либо поддерживают выход на ассемблерный уровень программирования.

Однако проводить начальное обучение программированию на низком уровн# с рассмотрением механизмов взаимодействия устройств на реальном языке, например xS6 на персональной ЭВМ, не всегда удобно. В этом случае между пользователем и аппаратурой ЭВМ присутствует операционная система (ОСЯ которая существенно ограничивает желания пользователя экспериментиро* вать с аппаратными средствами. Для преодоления этих ограничений необхо­димо обладать глубокими знаниями как ОС, так и аппаратных средств ЭВМ. '■

Предлагаемая для использования программная модель учебной ЭВМ отража-i ет все основные особенности систем команд и структур современных про­стых ЭВМ, включает в себя, помимо процессора и памяти, модели несколь­ких типичных внешних устройств. Модель позволяет изучить основы про­граммирования на низком уровне, вопросы взаимодействия различных уровней памяти в составе ЭВМ и способы взаимодействия процессора с внешними устройствами.

ГЛАВА 8

Описание архитектуры учебной ЭВМ

Современные процессоры и операционные системы — не слишком благопри­ятная среда для начального этапа изучения архитектуры ЭВМ.

Одним из решений этой проблемы может быть создание программных моде­лей учебных ЭВМ, которые, с одной стороны, достаточно просты, чтобы обучаемый мог освоить базовые понятия архитектуры (система команд, ко­мандный цикл, способы адресации, уровни памяти, способы взаимодействия процессора с памятью и внешними устройствами), с другой стороны — архи­тектурные особенности модели должны соответствовать тенденциям разви­тия современных ЭВМ.

Программная модель позволяет реализовать доступ к различным элементам ЭВМ, обеспечивая удобство и наглядность. С другой стороны, модель позво­ляет игнорировать те особенности работы реальной ЭВМ, которые на данном уровне рассмотрения не являются существенными.

Далее приводится описание программной модели учебной ЭВМ¹, предназна­ченной для начальных этапов изучения архитектуры (в т. ч. на младших кур­сах вуза и даже в школе). Именно этим объясняется использование в модели десятичной системы счисления для кодирования команд и представления данных.

8.1. Структура ЭВМ

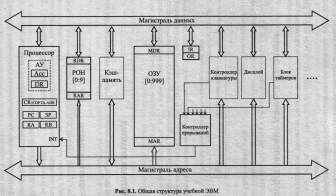

Моделируемая ЭВМ включает процессор, оперативную (ОЗУ) и сверхопера­тивную память, устройство ввода (УВв) и устройство вывода (УВыв). Процес­сор, в свою очередь, состоит из центрального устройства управления (УУ), арифметического устройства (АУ) и системных регистров (CR, PC, и др.). Структурная схема ЭВМ показана на рис. 8.1.

В ячейках ОЗУ хранятся команды и данные. Емкость ОЗУ составля 1000 ячеек. По сигналу MWr выполняется запись содержимого регистра д ных (MDR) в ячейку памяти с адресом, указанным в регистре адреса (MAR), сигналу MRd происходит считывание — содержимое ячейки памяти с адресо содержащимся в MAR, передается в MDR.

Сверхоперативная память с прямой адресацией содержит десять регистре общего назначения R0—R9. Доступ к ним осуществляется (аналогично д тупу к ОЗУ) через регистры RAR и RDR.

АУ осуществляет выполнение одной из арифметических операций, опреде» ляемой кодом операции (СОР), над содержимым аккумулятора (Асе) и реги« стра операнда (DR). Результат операции всегда помещается в Асе. При завер-шении выполнения операции АУ вырабатывает сигналы признаков результ)| та: Z (равен 1, если результат равен нулю); S (равен 1, если результ; отрицателен); OV (равен 1, если при выполнении операции произошло пере полнение разрядной сетки). В случаях, когда эти условия не выполняют^ соответствующие сигналы имеют нулевое значение.

В модели ЭВМ предусмотрены внешние устройства двух типов. Во-первых, э регистры IR и OR, которые могут обмениваться с аккумулятором с помощ безадресных команд in (Асе := IR) и out (OR := Асе). Во-вторых, это наб моделей внешних устройств, которые могут подключаться к системе и взаи­модействовать с ней в соответствии с заложенными в моделях алгоритма­ми. Каждое внешнее устройство имеет ряд программно-доступных регистроГ может иметь собственный обозреватель (окно видимых элементов). Подробнее эти внешние устройства описаны в разд. 8.6.

УУ осуществляет выборку команд из ОЗУ в последовательности, определяемо естественным порядком выполнения команд (т. е. в порядке возрастания ад­ресов команд в ОЗУ) или командами передачи управления; выборку из 031 операндов, задаваемых адресами команды; инициирование выполнения опе­рации, предписанной командой; останов или переход к выполнению следую­щей команды.

В качестве сверхоперативной памяти в модель включены регистры общего назначения (РОН), и может подключаться модель кэш-памяти.

В состав УУ ЭВМ входят:

□ PC — счетчик адреса команды, содержащий адрес текущей команды;

□ CR — регистр команды, содержащий код команды;

□ RB — регистр базового адреса, содержащий базовый адрес;

□ SP — указатель стека, содержащий адрес верхушки стека;

□ RA — регистр адреса, содержащий исполнительный адрес при к венной адресации.

Регистры Асе, DR, IR, OR, CR и все ячейки ОЗУ и РОН имеют длину десятичных разрядов, регистры PC, SP, RA и RB — 3 разряда.

8.2. Представление данных в модели

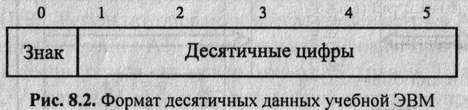

Данные в ЭВМ представляются в формате, показанном на рис. 8.2. Это цел десятичные числа, изменяющиеся в диапазоне "-99 999...+99 999", содер щие знак и 5 десятичных цифр.

Старший разряд слова данных используется для кодирования знака: плюс ( изображается как 0, минус (-) — как 1. Если результат арифметической оп рации выходит за пределы указанного диапазона, то говорят, что произои переполнение разрядной сетки. АЛУ в этом случае вырабатывает сигнал п" реполнения OV = 1. Результатом операции деления является целая часть стного. Деление на ноль вызывает переполнение.

8.3. Система команд

При рассмотрении системы команд ЭВМ обычно анализируют три аспекта: форматы, способы адресации и систему операций.

8.3.1. Форматы команд

Большинство команд учебной ЭВМ являются одноадресными или безадрес­ными, длиной в одно машинное слово (6 разрядов). Исключение составляют двухсловные команды с непосредственной адресацией и команда mov, яв­ляющаяся двухадресной.

В форматах команд выделяется три поля:

□ два старших разряда [0:1] определяют код операции СОР;

□ разряд 2 может определять тип адресации (в одном случае (формат 5а) он определяет номер регистра);

Гпава 8. Описание архитектуры учебной ЭВМ

239

□ разряды [3:5] могут определять прямой или косвенный адрес памяти, но­мер регистра (в команде mov номера двух регистров), адрес перехода или короткий непосредственный операнд. В двухсловных командах непо­средственный операнд занимает поле [6:11].

Полный список форматов команд показан на рис. 8.3, где приняты следую­щие обозначения:

□ СОР — код операции;

□ ADR — адрес операнда в памяти;

□ ADC — адрес перехода;

□ I — непосредственный операнд;

□ R, Rl, R2 — номер регистра;
