Мультипроцессорными системами с перекрестной коммутацией, кроме уже упомянутых зарубежных ЭВМ, являются отечественная вычислительная система высокой производительности "Эльбрус-1" и вычислительный комплекс СМ-2-одна из моделей СМ ЭВМ.

Многокаскадные коммутационные сети.

Составные коммутаторы

Простые коммутаторы имеют ограничения на число входов и выходов, а также могут требовать большого количества оборудования при увеличении этого числа (в случае пространственных коммутаторов). Поэтому для построения коммутаторов с большим количеством входов и выходов используют совокупность простых коммутаторов, объединенных с помощью линий "точка-точка".

Составные коммутаторы имеют задержку, пропорциональную количеству простых коммутаторов, через которые проходит сигнал от входа до выхода, т.е. числу каскадов. Однако объем оборудования составного коммутатора меньше, чем простого с тем же количеством входов и выходов.

Чаще всего составные коммутаторы строятся из прямоугольных коммутаторов 2 х 2 с двумя входами и выходами. Они имеют два состояния: прямое пропускание входов на соответствующие выходы и перекрестное пропускание. Коммутатор 2 х 2 состоит из собственно блока коммутации данных и блока управления. Блок управления в зависимости от поступающих на него управляющих сигналов определяет, какой тип соединения следует осуществить в блоке коммутации - прямой или перекрестный. При этом если оба входа хотят соединиться с одним выходом, то коммутатор разрешает конфликт и связывает с данным выходом только один вход, а запрос на соединение со стороны второго блокируется или отвергается.

Коммутатор Клоза

Коммутатор Клоза может быть построен в качестве альтернативы для прямоугольного коммутатора с (m x d) входами и (m x d) выходами. Он формируется из трех каскадов коммутаторов: m коммутаторов (d x d) во входном каскаде, m коммутаторов (d x d) в выходном и d промежуточных коммутаторов (m x m).

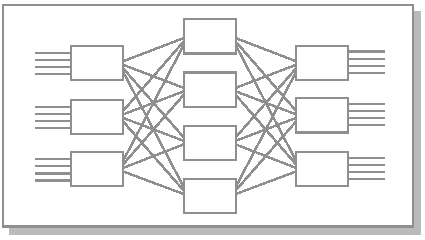

Рис. 10.1. Коммутатор Клоза 3 x 4

Соединения внутри коммутатора устроены следующим образом:

j-й выход i-ого коммутатора входного каскада соединен с i-ым входом j-ого промежуточного коммутатора;

j-й вход k-ого коммутатора выходного каскада соединен с k-ым выходом j-ого промежуточного коммутатора.

Данный тип составных коммутаторов позволяет соединять любой вход с любым выходом, однако при установленных соединениях добавление нового соединения может потребовать разрыва и переустановления всех соединений.

Баньян-сети

Коммутаторы этого типа строятся на базе прямоугольных коммутаторов таким образом, что существует только один путь от каждого входа к каждому выходу.

Наиболее важной разновидностью баньян-сетей является дельта-сеть. Она формируется из прямоугольных коммутаторов (a x b) и представляет собой n-каскадный коммутатор с an входами и bn выходами. Составляющие коммутаторы соединены так, что для соединения любого входа и выхода образуется единственный путь одинаковой для всех пар входов и выходов длины.

Распределенные составные коммутаторы

В распределенных вычислительных системах ресурсы разделяются между задачами, каждая из которых исполняется на своем подмножестве процессоров. В связи с этим возникает понятие близости процессоров, которая является важной для активно взаимодействующих процессоров. Обычно близость процессоров выражается в различной каскадности соединений, различных расстояниях между ними.

Один из вариантов создания составных коммутаторов заключается в объединении прямоугольных коммутаторов (v+1 x v+1), v > 1 таким образом, что один вход и один выход каждого составляющего коммутатора служат входом и выходом составного коммутатора. К каждому внутреннему коммутатору подсоединяются процессор и память, образуя вычислительный модуль с v-каналами для соединения с другими вычислительными модулями. Свободные v-входов и v-выходов каждого вычислительного модуля соединяются линиями "точка-точка" с входами и выходами других коммутаторов, образуя граф межмодульных связей.

Наиболее эффективным графом межмодульных связей с точки зрения организации обмена данными между вычислительными модулями является полный граф. В этом случае между каждой парой вычислительных модулей существует прямое соединение. При этом возможны одновременные соединения между произвольными вычислительными модулями.

Однако обычно создать полный граф межмодульных связей невозможно по ряду причин. Обмен данными приходится производить через цепочки транзитных модулей. Из-за этого увеличиваются задержки, и ограничивается возможность установления одновременных соединений. Таким образом, эффективный граф межмодульных связей должен минимизировать время межмодульных обменов и максимально увеличить количество одновременно активизированных соединений. Кроме того, на выбор графа межмодульных связей влияет учет отказов и восстановлений вычислительных модулей и линий связи.

Производительность вычислительных систем.

Пиковая производительность.

Главной отличительной особенностью многопроцессорной вычислительной системы является ее производительность, т.е. количество операций, производимых системой за единицу времени. Различают пиковую и реальную производительность. Под пиковой понимают величину, равную произведению пиковой производительности одного процессора на число таких процессоров в данной машине. При этом предполагается, что все устройства компьютера работают в максимально производительном режиме. Пиковая производительность компьютера вычисляется однозначно, и эта характеристика является базовой, по которой производят сравнение высокопроизводительных вычислительных систем. Чем больше пиковая производительность, тем (теоретически) быстрее пользователь сможет решить свою задачу. Пиковая производительность есть величина теоретическая и, вообще говоря, недостижимая при запуске конкретного приложения. Реальная же производительность, достигаемая на данном приложении, зависит от взаимодействия программной модели, в которой реализовано приложение, с архитектурными особенностями машины, на которой приложение запускается.

Существует два способа оценки пиковой производительности компьютера. Один из них опирается на число команд, выполняемых компьютером за единицу времени. Единицей измерения, как правило, является MIPS (Million Instructions Per Second). Производительность, выраженная в MIPS, говорит о скорости выполнения компьютером своих же инструкций. Но, во-первых, заранее не ясно, в какое количество инструкций отобразится конкретная программа, а во-вторых, каждая программа обладает своей спецификой, и число команд от программы к программе может меняться очень сильно. В связи с этим данная характеристика дает лишь самое общее представление о производительности компьютера.

Другой способ измерения производительности заключается в определении числа вещественных операций, выполняемых компьютером за единицу времени. Единицей измерения является Flops (Floating point operations per second) – число операций с плавающей точкой, производимых компьютером за одну секунду. Такой способ является более приемлемым для пользователя, поскольку ему известна вычислительная сложность программы, и, пользуясь этой характеристикой, пользователь может получить нижнюю оценку времени ее выполнения.

Однако пиковая производительность получается только в идеальных условиях, т.е. при отсутствии конфликтов при обращении к памяти при равномерной загрузке всех устройств. В реальных условиях на выполнение конкретной программы влияют такие аппаратно-программные особенности данного компьютера как: особенности структуры процессора, системы команд, состав функциональных устройств, реализация ввода/вывода, эффективность работы компиляторов.

Методы оценки производительности.

Основу для сравнения различных типов компьютеров между собой дают стандартные методики измерения производительности. В процессе развития вычислительной техники появилось несколько таких стандартных методик. Они позволяют разработчикам и пользователям осуществлять выбор между альтернативами на основе количественных показателей, что дает возможность постоянного прогресса в данной области.

Единицей измерения производительности компьютера является время: компьютер, выполняющий тот же объем работы за меньшее время является более быстрым. Время выполнения любой программы измеряется в секундах. Часто производительность измеряется как скорость появления некоторого числа событий в секунду, так что меньшее время подразумевает большую производительность.

Однако в зависимости от того, что мы считаем, время может быть определено различными способами. Наиболее простой способ определения времени называется астрономическим временем, временем ответа (response time), временем выполнения(execution time) или прошедшим временем (elapsed time). Это задержка выполнения задания, включающая буквально все: работу процессора, обращения к диску, обращения к памяти, ввод/вывод и накладные расходы операционной системы. Однако при работе в мультипрограммном режиме во время ожидания ввода/вывода для одной программы, процессор может выполнять другую программу, и система не обязательно будет минимизировать время выполнения данной конкретной программы.

Для измерения времени работы процессора на данной программе используется специальный параметр - время ЦП (CPU time), которое не включает время ожидания ввода/вывода или время выполнения другой программы. Очевидно, что время ответа, видимое пользователем, является полным временем выполнения программы, а не временем ЦП. Время ЦП может далее делиться на время, потраченное ЦП непосредственно на выполнение программы пользователя и называемое пользовательским временем ЦП, и время ЦП, затраченное операционной системой на выполнение заданий, затребованных программой, и называемое системным временем ЦП.

В ряде случаев системное время ЦП игнорируется из-за возможной неточности измерений, выполняемых самой операционной системой, а также из-за проблем, связанных со сравнением производительности машин с разными операционными системами. С другой стороны, системный код на некоторых машинах является пользовательским кодом на других и, кроме того, практически никакая программа не может работать без некоторой операционной системы. Поэтому при измерениях производительности процессора часто используется сумма пользовательского и системного времени ЦП.

В большинстве современных процессоров скорость протекания процессов взаимодействия внутренних функциональных устройств определяется не естественными задержками в этих устройствах, а задается единой системой синхросигналов, вырабатываемых некоторым генератором тактовых импульсов, как правило, работающим с постоянной скоростью. Дискретные временные события называются тактами синхронизации (clock ticks), просто тактами (ticks), периодами синхронизации (clock periods), циклами (cycles) или циклами синхронизации (clock cycles).Разработчики компьютеров обычно говорят о периоде синхронизации, который определяется либо своей длительностью (например, 10 наносекунд), либо частотой (например, 100 МГц). Длительность периода синхронизации есть величина, обратная к частоте синхронизации.

Таким образом, время ЦП для некоторой программы может быть выражено двумя способами: количеством тактов синхронизации для данной программы, умноженным на длительность такта синхронизации, либо количеством тактов синхронизации для данной программы, деленным на частоту синхронизации.

Важной характеристикой, часто публикуемой в отчетах по процессорам, является среднее количество тактов синхронизации на одну команду - CPI (clock cycles per instruction). При известном количестве выполняемых команд в программе этот параметр позволяет быстро оценить время ЦП для данной программы.

Таким образом, производительность ЦП зависит от трех параметров: такта (или частоты) синхронизации, среднего количества тактов на команду и количества выполняемых команд. Невозможно изменить ни один из указанных параметров изолированно от другого, поскольку базовые технологии, используемые для изменения каждого из этих параметров, взаимосвязаны: частота синхронизации определяется технологией аппаратных средств и функциональной организацией процессора; среднее количество тактов на команду зависит от функциональной организации и архитектуры системы команд; а количество выполняемых в программе команд определяется архитектурой системы команд и технологией компиляторов. Когда сравниваются две машины, необходимо рассматривать все три компоненты, чтобы понять относительную производительность.

В процессе поиска стандартной единицы измерения производительности компьютеров было принято несколько популярных единиц измерения, вследствие чего несколько безвредных терминов были искусственно вырваны из их хорошо определенного контекста и использованы там, для чего они никогда не предназначались. В действительности единственной подходящей и надежной единицей измерения производительности является время выполнения реальных программ, и все предлагаемые замены этого времени в качестве единицы измерения или замены реальных программ в качестве объектов измерения на синтетические программы только вводят в заблуждение.

Опасности некоторых популярных альтернативных единиц измерения (MIPS и MFLOPS) будут рассмотрены в соответствующих подразделах.

MIPS

Одной из альтернативных единиц измерения производительности процессора (по отношению к времени выполнения) является MIPS - (миллион команд в секунду). Имеется несколько различных вариантов интерпретации определения MIPS.

В общем случае MIPS есть скорость операций в единицу времени, т.е. для любой данной программы MIPS есть просто отношение количества команд в программе к времени ее выполнения. Таким образом, производительность может быть определена как обратная к времени выполнения величина, причем более быстрые машины при этом будут иметь более высокий рейтинг MIPS.

Положительными сторонами MIPS является то, что эту характеристику легко понять, особенно покупателю, и что более быстрая машина характеризуется большим числом MIPS, что соответствует нашим интуитивным представлениям. Однако использование MIPS в качестве метрики для сравнения наталкивается на три проблемы. Во-первых, MIPS зависит от набора команд процессора, что затрудняет сравнение по MIPS компьютеров, имеющих разные системы команд. Во-вторых, MIPS даже на одном и том же компьютере меняется от программы к программе. В-третьих, MIPS может меняться по отношению к производительности в противоположенную сторону.

Классическим примером для последнего случая является рейтинг MIPS для машины, в состав которой входит сопроцессор плавающей точки. Поскольку в общем случае на каждую команду с плавающей точкой требуется большее количество тактов синхронизации, чем на целочисленную команду, то программы, используя сопроцессор плавающей точки вместо соответствующих подпрограмм из состава программного обеспечения, выполняются за меньшее время, но имеют меньший рейтинг MIPS. При отсутствии сопроцессора операции над числами с плавающей точкой реализуются с помощью подпрограмм, использующих более простые команды целочисленной арифметики и, как следствие, такие машины имеют более высокий рейтинг MIPS, но выполняют настолько большее количество команд, что общее время выполнения значительно увеличивается. Подобные аномалии наблюдаются и при использовании оптимизирующих компиляторов, когда в результате оптимизации сокращается количество выполняемых в программе команд, рейтинг MIPS уменьшается, а производительность увеличивается.

Другое определение MIPS связано с очень популярным когда-то компьютером VAX 11/780 компании DEC. Именно этот компьютер был принят в качестве эталона для сравнения производительности различных машин. Считалось, что производительность VAX 11/780 равна 1MIPS (одному миллиону команд в секунду).

В то время широкое распространение получил синтетический тест Dhrystone, который позволял оценивать эффективность процессоров и компиляторов с языка C для программ нечисловой обработки. Он представлял собой тестовую смесь, 53% которой составляли операторы присваивания, 32% - операторы управления и 15% - вызовы функций. Это был очень короткий тест: общее число команд равнялось 100. Скорость выполнения программы из этих 100 команд измерялась в Dhrystone в секунду. Быстродействие VAX 11/780 на этом синтетическом тесте составляло 1757Dhrystone в секунду. Таким образом 1MIPS равен 1757 Dhrystone в секунду.
