= 10,48мм , 0,1мм , = 0,027мм,

3-й деревянный стержень:

= 20,43мм , 0,1мм , = 0,031мм ,

= 10,45мм, 0,1мм , =0,025мм ,

4.Рассмотрим имеющиеся у нас грузы:

		первоначальная		смещенная		перевернутая
P,H		,мм	,мм	,мм	,мм	,мм	,мм	,мм
4,68	0,05	1,05	1,05	1,1	1,1	0,95	1,2	0,05
9,53	0,10	2,20	2,10	2,35	2,30	2,05	2,35	0,05
13,79	0,15	3,15	3,20	3,30	3,40	3,1	3,35	0,05
18,50	0,20	4,35	4,35	4,40	4,40	4,4	4,4	0,05

3. Положим металлическую балку на стойку. Установим индикатор в центре балки. Будем навешивать грузы и измерять стрелы прогиба. Снимем зависимость стрелы прогиба от величины нагрузки P. Проведем измерения при возрастании и убывании нагрузки

для обычного положения балки, для смещенного на 0,5-0,7 см(чтобы узнать, возникает ли погрешность при неточной установке призмы ), а так же для перевернутого:

4.Проведем аналогичные измерения для:

1-ой деревянной балки

		первоначальная		перевернутая
P,H		,мм	,мм	,мм	,мм	,мм
4,68	0,05	0,55	0,57	0,50	0,60	0,01
9,53	0,10	1,10	1,14	1,05	1,05	0,01
13,79	0,15	1,65	1,66	1,55	1,65	0,01
18,50	0,20	2,18	2,18	2,15	2,15	0,01

2-ой деревянной балки

		первоначальная		перевернутая
P,H		,мм	,мм	,мм	,мм	,мм
4,68	0,05	0,64	0,70	0,72	0,81	0,01
9,53	0,10	1,34	1,46	1,40	1,45	0,01
13,79	0,15	2,00	2,09	1,95	2,10	0,01
18,50	0,20	2,58	2,58	2,64	2,64	0,01

3-й деревянной балки

		первоначальная		перевернутая
P,H		,мм	,мм	,мм	,мм	,мм
4,68	0,05	0,55	0,55	0,61	0,75	0,01
9,53	0,10	1,25	1,4	1,22	1,28	0,01
13,79	0,15	1,80	1,95	1,82	1,90	0,01
18,50	0,20	2,40	2,40	2,40	2,40	0,01

5.Построим графики для каждого материала(нагрузка -прогиб):

1) Металлическая балка:

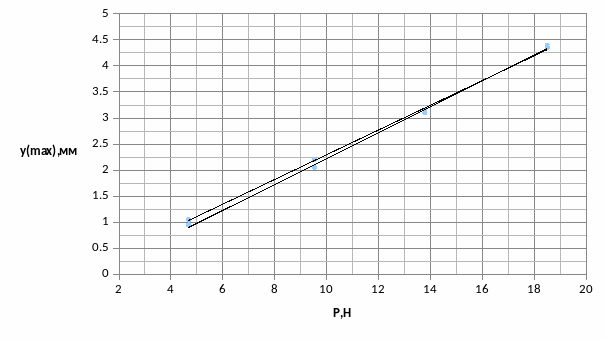

Повышение/понижение нагрузки:

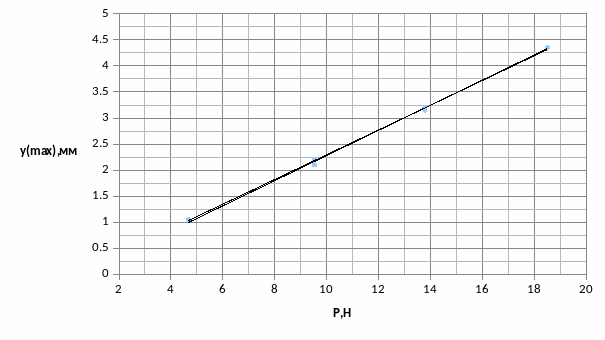

Смещенная/несмещенная балка:

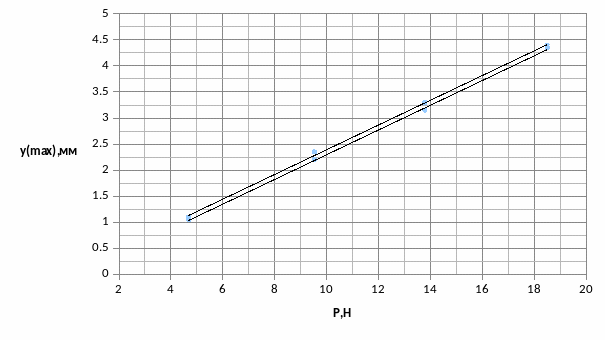

Перевернутая/неперевернутая:

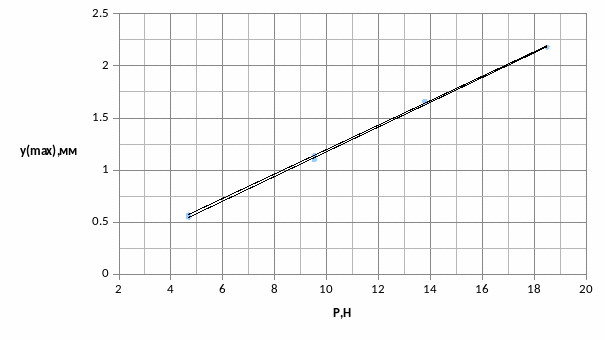

1) 1-я деревянная балка:

Повышение/понижение нагрузки:

Перевернутая/неперевернутая:

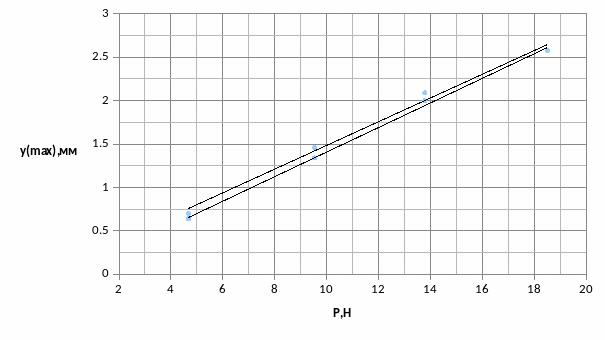

3) 2-я деревянная балка:

Повышение/понижение нагрузки:

Перевернутая/неперевернутая:

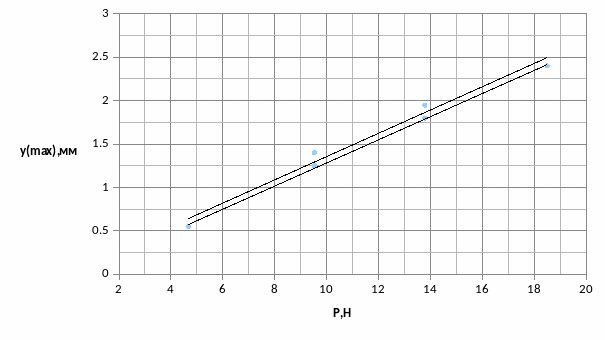

4) 3-я деревянная балка:

Повышение/понижение нагрузки:

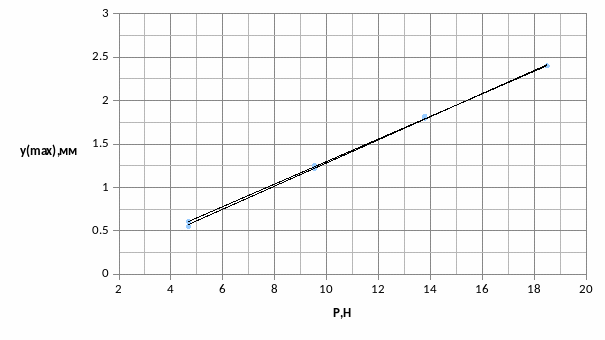

Перевернутая/неперевернутая:

6.Найдем модуль Юнга для каждого материала по формуле E= , где - найдем из графиков:

Металл =9,11 0,53 E=(9,1 0,5) ;

1-е дерево =1,78 E=(1,8 ) ;

2-е дерево =0,98 0,064 E=(9,8 ) ;

3-е дерево =0,99 E=(9,8 ) ;

7.Сравним полученные данные с табличными: металлическая балка предположительно состоит из бронзы,1-я деревянная балка - из неизвестной древесины;2-я и 3-я балки сделаны из одного материала – сосны.
