Лабораторная работа 4.6.2
Туннелирование миллиметровых радиоволн

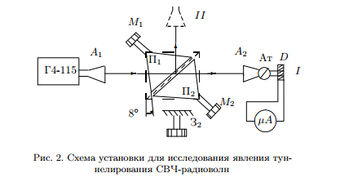

Оборудование: генератор СВЧ-колебаний с рупорной антенной; приемная рупорная антенна и волновод; детектор; микроамперметр; металлические зеркала; две призмы и плоскопараллельная пластина из флоропласта; микрометрические винты.

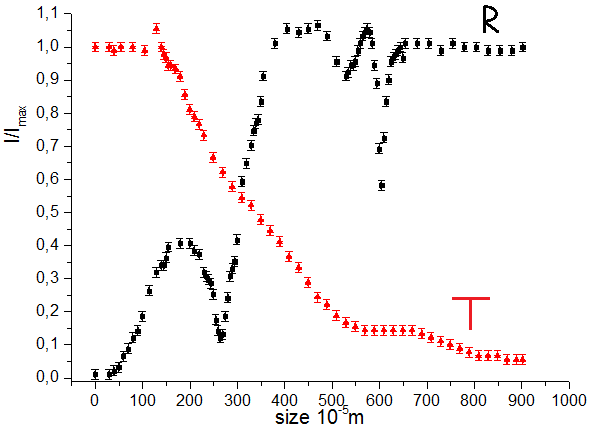

Настроив генератор, провели измерение интенсивности отражённой и прошедшей волн от величины зазора.
Генератор настроен на частоту 35,9 GHz.

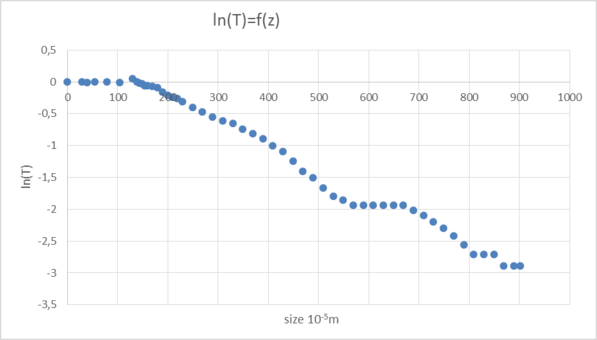

Изобразим график lnT=f(z), где z-показания микрометра.

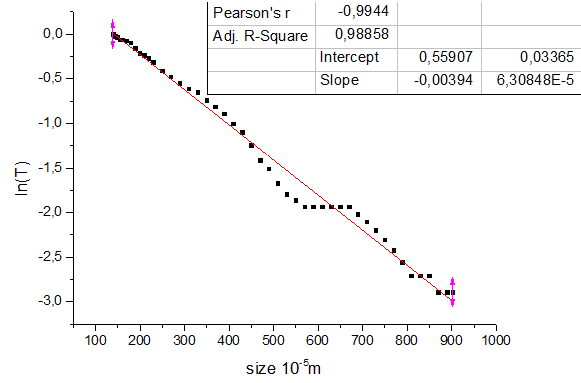

Анализируем часть онного с точки с size = 139*10^-5м, где начинается падение интенсивности.

По формуле определим nsinφ_, где угол падения ≈ π/4
n → 1,43±0,03, что очень близко с табличным значением 1,46.

Дальше соберём схему интерферометра Майкельсона.
У становив зазор при T ≈ R ≈ 0,5 , при 2,76 мм
Измерена зависимость силы тока от координаты подвижного зеркала, для определения длины волны.

λ=8,5±0,05 , что почти совпадает с результатом полученным от генератора.
Проводя опыт с пластинкой 6,2 мм с формулой
n → 1,25±0,08
