Лабораторная работа № 4.3.1
Изучение дифракции света
Оборудование: оптическая скамья, ртутная лампа, монохроматор, щели с регулируемой шириной, рамка с вертикальной нитью, двойная щель, микроскоп на поперечных салазках с микрометрическим винтом, зрительная труба.
А. Дифракция Френеля на щели
Н
астроив зрительной трубой на бесконечность, определив параметры микрометрического винта щели снимаем зависимости координат микроскопа от числа n тёмных полос. Ноль щели ≈ 44 деления.
| Микровинт, 244 мкм Микроскоп, 300 мкм | Микровинт, 294 мкм Микроскоп, 380мкм | ||||
| n полос | z, см | n полос | z, см | ||
| 0 | 55,8 | 0 | 55,8 | ||
| 1 | 53,5 | 53,7 | 1 | 52,4 | 53,5 |
| 2 | 54,2 | 54,1 | 2 | 52,9 | 53,1 |
| 3 | 54,7 | 54,5 | 3 | 53,7 | 53,8 |
| 4 | 54,9 | 54,9 | 4 | 54,3 | 54,3 |
| 5 | 55 | 55 | 5 | 54,6 | 54,6 |
| 6 | 55,1 | 55,1 | 6 | 54,7 | 54,9 |
| σz=±0,1, σmicro=±1 мкм | 7 | 55 | 55 | ||
| 8 | 55 | ||||
| n min | X min, m |
| -4 | 0,0011 |
| -3 | 0,00126 |
| -2 | 0,00136 |
| -1 | 0,00156 |
| 1 | 0,00194 |
| 2 | 0,00216 |
| 3 | 0,00228 |
| 4 | 0,00234 |
Таблица для третьего графика.
Б. Дифракция Фраунгофера на щели
П

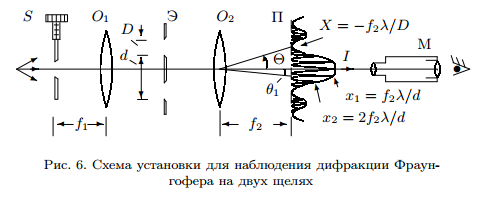

ри помощи такой установки, где
f2=10,8 см наблюдаем дифракцию Фраунгофера с распределением интенсивности такого вида:
Измерив координаты минимумов, определяем ширину щели и сравниваем со значением измеренным при помощи микроскопа.
(1)
| Lmax, mcm | 720±40 |
| Ledge min, mcm | 610±40 |
| Ncolor stripes(exp) | 11 |
| Dgap(microscope), mcm | 200±40 |
| Dgap(th), mcm (1) | 190±15 |
| dbetween gaps(exp), mcm | 1080±40 |
| dbetween gaps(th), mcm (2) | 1060±80 |
| Ncolor stripes(th) (3) | 11 |
| bSgap, mcm | 58±2 |
| bSgap(th), mcm (4) | 56±4 |
Были произведены измерения параметров установки:
Для точности ширина щели S была измерена микрометрическим винтом.
Г. Влияние дифракции на разрешающую способность оптического инструмента
По формуле 4 подсчитано значение, когда щели сливаются - 57±2 мкм.
Но при непосредственном измерении микроскопом ширина щели, когда изображения почти сливаются 50±2 мкм, что, однако, близко к значению расстояния между серединами щелей.
