Работа 4.8.1 YDC-924 Изучение дифракционной решетки
Лабораторная работа 4.8.1
Изучение дифракционной решетки
Цель работы: знакомство с работой гониометра и определение спектральных амплитуд .
В работе используются: ртутная лампа; гониометр; амплитудная дифракционная решетка; призменный уголковый отражатель; щель с микрометрическим винтом.

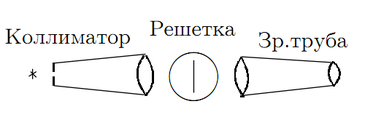

Схема установки:
период = 500шт/мм
d=2000нм
Теоретическая часть:
Условие максимума спектральной составляющей с длинной волны от угла к нормали решетки:
где - порядок решетки.
Угловая дисперсия , характеризующая расстояние между близкими спектральными линиями:
Рассмотрим возможность разрешения двух близких спектральных линий. Разрешающая способность прибора:
Дисперсионная область (условие неперекрытия соседних порядков):
Ход работы:
-
Проведем юстировку гониометра и установим начало отсчета (спектр нулевого порядка на
).
-
Проведем качественные наблюдения спектра.
-
Измерим угловые координаты спектральных линий ртутной лампы:
цвет |
|
|
| яркость |
фиолетовый |
| 0,202 | 404,7 | 3 |
синий |
| 0,218 | 435,8 | 4 |
голубой |
| 0,246 | 491,6 | 4 |
зеленый |
| 0,273 | 546,1 | 10 |
желтый |
| 0,288 | 577,0 | 8 |
желтый |
| 0,280 | 579,1 | 10 |
красный |
| 0,312 | 623,4 | 4 |
-

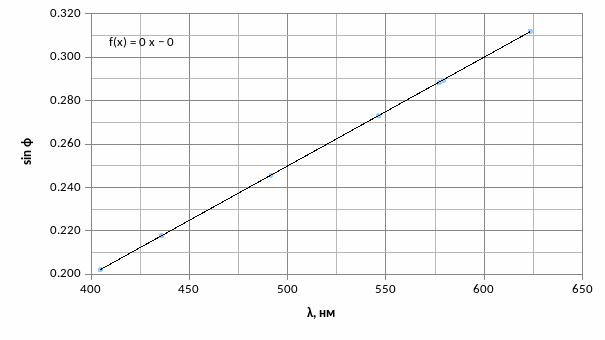

По полученному значеням построим график зависимости
от
:
Теперь несложно найти период решетки d:
-
Определим полуширину угловые координаты линий желтого дублета во всех видимых порядках. Рассчитаем по полученным значениям дисперсию. Также оценим дисперсию теоретически для каждого порядка:
m |
|
|
|
|
1 |
|
| 11,8 | 10,9 |
2 |
|
| 25,6 | 25,2 |
3 |
|
| 150,0 | 62,1 |
-
Для оценки разрешающей способности
померяем ширину одной из линей желтого дублета:
По значению дисперсии для первого порядка получим аппаратную полуширину линии:
Поэтому разрешающая способность прибора равна:
А освещенная часть решетки составляет:
-
Теперь рассмотрим зависимость разрешающей силы
от ширины пучка. Для этого поставим диафрагму на каллиматорном объективе и сузим ее до тех пор, пока две линии желтого дублета не смажутся в один. Зафиксируем ширину диафрагмы:
При такой ширине диафрагму разрешающая способность , число эффективно работающих штрихов
и число штрихов на мм
соответственно равны:
1
